Shivaki SCH-484BE/SUH-484BE [13/17] Industriale model
INDUSTRIALE MODEL
AIR-CONDITIONER CASSETTE TYPE
13
Установка проводного пульта управления
• Выберите место
для установки.
• Проложите кабель в штробе, чтобы затем скрыть его.
Прокладывайте его в металлической гофре.
• Необходимо просверлить отверстия, расстояние
между которыми такое же, как и расстояние между
отверстиями в монтажной пластине пульта управле-
ния.
• Снимите монтажную пластину с пульта управления и
закрепите ее на стене.
• Защелкните пульт управ
ления на монтажной пласти-
не.
• Допустимое расстояние между основной платой и
пультом управления до 10 метров.
• Не устанавливайте пульт управления в местах с вы-
сокой влажностью.
После завершения монтажных работ
• Проведите визуальный осмо
тр всех коммуникаций
между внутренним и наружным блоками на предмет
заломов или вмятин фреонопровода.
• Для проверки надежности соединений трубопрово-
дов после открытия вентилей наружного блока на-
несите на места соединений (гайки, места пайки,
заглушки клапанов) мыльную пену. При наличии
утечек в этом месте появятся пузыри. Для точного
определения утечек лучше пользова
ться течеискате-
лем. Наиболее вероятные места утечек указаны на
рисунке.
• Проверьте места соединений теплоизоляции, они
должны быть заизолированы армированной лентой
для предотвращения возникновения конденсата.
• Убедитесь в отсутствии препятствий по всей дли-
не трубы отвода конденсата. При отсутствии пом-
пы (насоса) труба отвода конденсата должна быть
проложена с уклоном в сторону отвода конденсата.
Залейте около 2000 мл воды в ванночку для сбора
конденсата. Убедитесь в том, что вода сливается
полностью и беспрепятственно. Проверьте герме-
тичность соединений. Если внутренний блок обору-
дован помпой (насосом), перед началом проверки
подайте на блок электропитание.
• Перед подачей питания проверьте (по схемам элек-
трических соединений), правильно ли подключены
провода (фаза, нейтраль, заземление).
• Удостоверьтесь в том, что параметры напряжения в
сети соответствуют требованиям.
• Убедитесь, что запорные вентили газовой и жидкост-
ной линии открыты.
• Запустите кондиционер в режиме охлаждения. Про-
изведите замер рабочего тока; замеренное значе-
ние должно соответствовать значению, указанному
на шильдике наружного блока. Произведите замер
давления. Полученное значение должно соответ-
ствовать значению давления при данной температу-
ре, приведенному в линейке давления данного типа
хладагента.

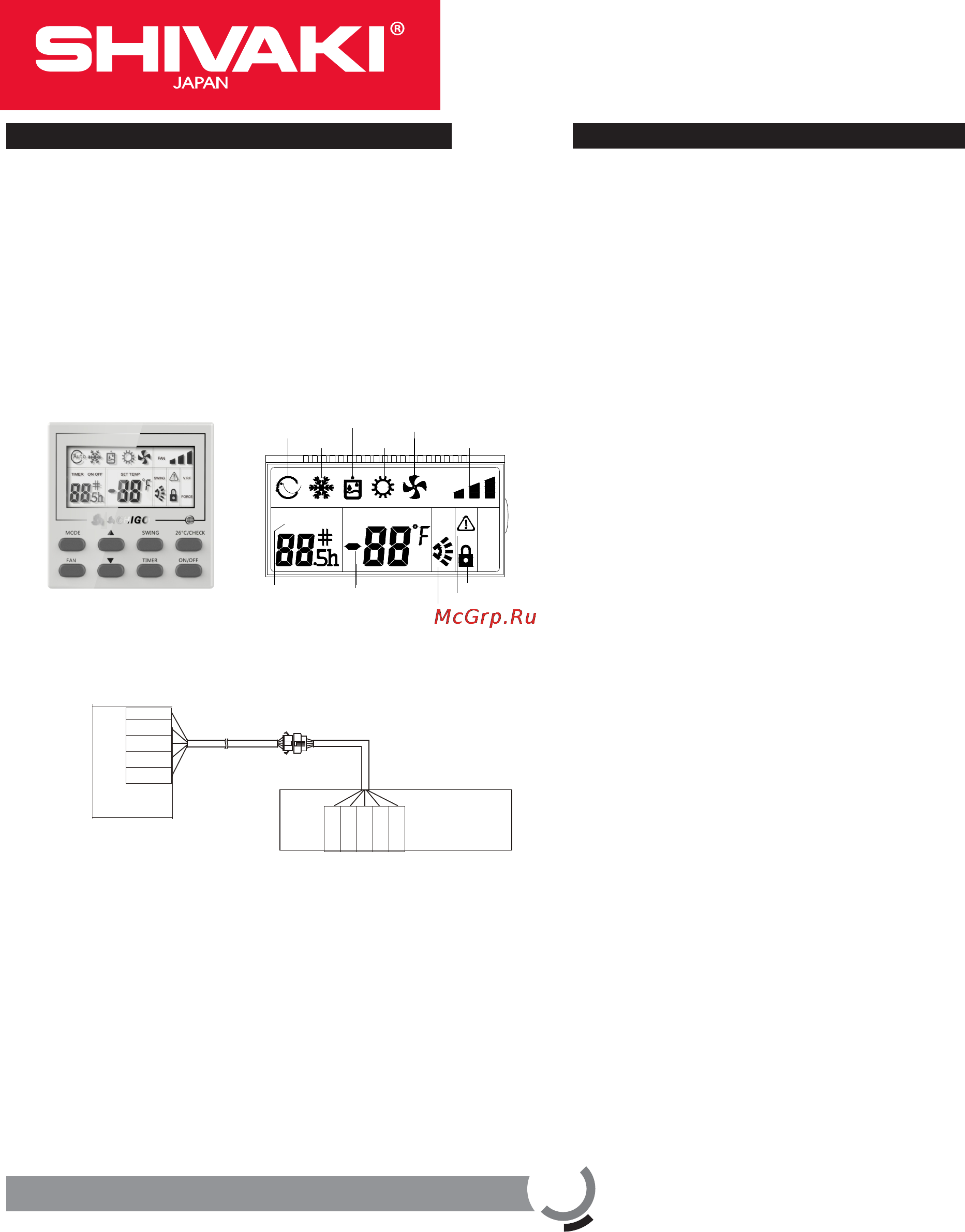

• Подключите кабель к пульту управления согласно
ниже приведенной схеме.
Aut
o
c^
k
SET TEM
P
TIMER
ON OFF
VR
F
SWI
NG
FOR
CE
Экран проводного
пульта управления
Автоматический
режим
Режим
охлаждения
Режим
осушения
Режим
обогрева
Режим
вентиляции
Скорость вращения вентилятора
Установка таймера
Установленное значение температуры
и индикатор неисправностей
Регулирование направления потока
обработанного воздуха
Отображение блокировки
Состояние неполадки отображено
ɉɪɨɜɨɞɧɨɣɩɭɥɶɬ
ɭɩɪɚɜɥɟɧɢɹ4$58$
Проводной
=
пульт
управления
Красны
й
Черны
й
Оранжевы
й
Коричневы
й
Желты
й
Красны
й
Черны
й
Оранжевы
й
Желты
й
Коричневы
й
Электрическая контрольная
панель
внутреннего
блока
