INDUSTRIALE MODEL
AIR-CONDITIONER CASSETTE TYPE
9

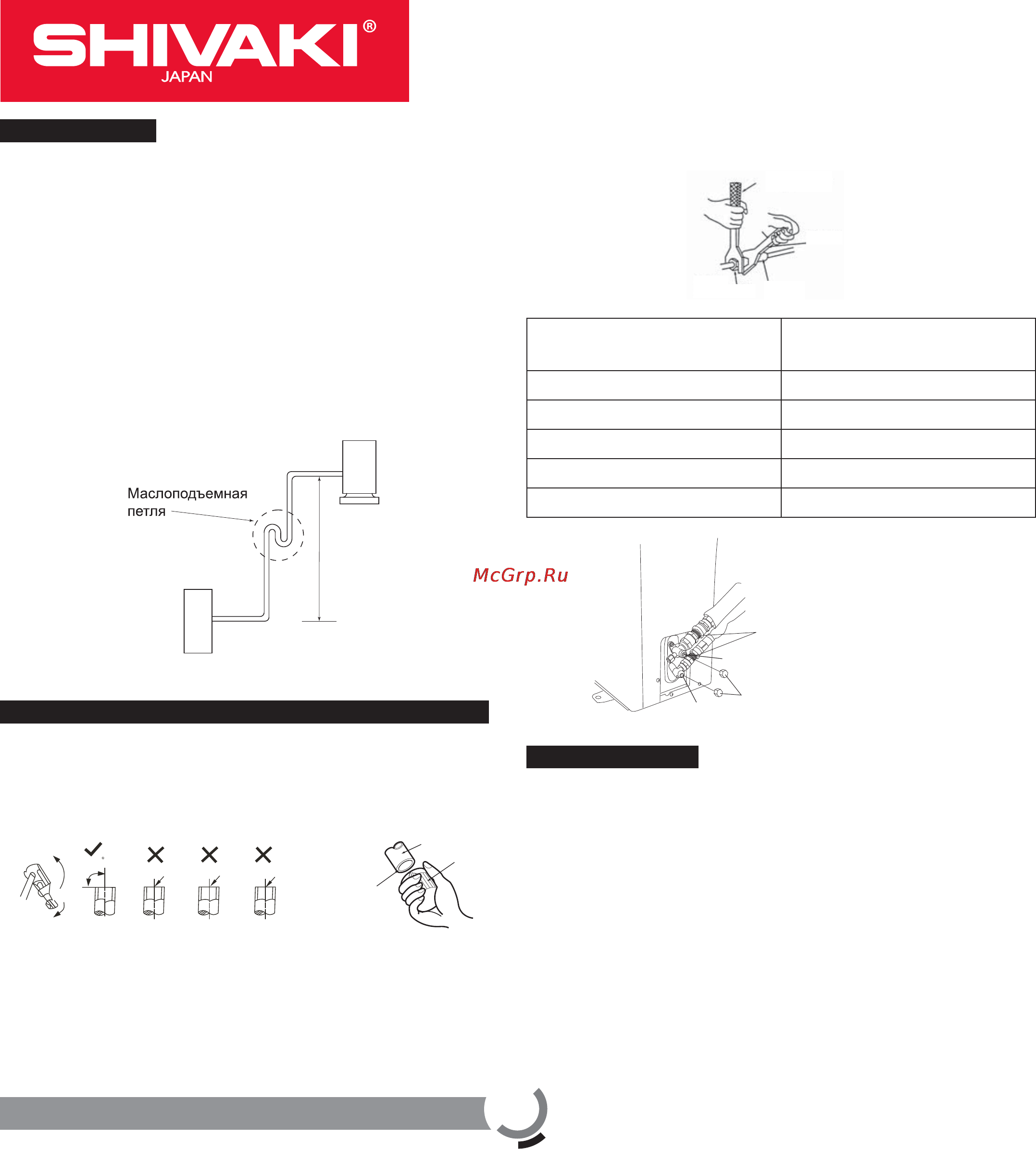

• В случае, если внутренний и наружный блоки нахо-
дятся на разных уровнях, перепад высот не должен
превышать максимально допустимый.
• Предупреждение:
Значения производительности установки даны при
стандартной длине магистрали. Увеличение длины
магистрали может вызвать уменьшение производи-
тельности, а превышение максимально допустимой
длины может привести к выходу оборудования из
строя. Маслоподъемные петли должны быть сдела-
ны через каждые 3-5 метров.
ɇɚɪɭɠɧɵɣ
ɛɥɨɤ
ȼɧɭɬɪɟɧɢɣ
ɛɥɨɤ
!ɦ
Подключение фреонопровода к наружному блоку
• Не допускайт
е перекручивания и заломов трубы.
• Отрежьте нужную длину трубы. Обработайте края
среза. Удалите заусенцы.
• Снимите гайки-заглушки с 2- и 3-ходового вентилей
наружного блока. Оденьте их на трубу и развальцуй-
те трубу.
• Подключите фреонопровод к наружному блоку. С по-
Перепад высот
мощью двух гаечных ключей плотно обожмите места
соединения. Моменты усилия см. в таблице ниже.
ſƷNJǃƽƺƯƼƬƹƴǃƱƹƴƱƸ
ƻƺƶƼƿƾNjDžƱƸƿƸƺƸƱƹƾƿ
ſƷNJǃ
žƬƵƶƬ
ƤƾƿǂƱƼ
Диаметр трубопровода,
мм
Момент затяжки,
Н×м
Ø 6,35 14-17
Ø 9,53 32-40
Ø 12,7 50-60
Ø 15,8 62-75
Ø 19,05 98-120
ȼɟɧɬɢɥɶɜɵɫɨɤɨɝɨɞɚɜɥɟɧɢɹ
Ɂɚɳɢɬɧɚɹɤɪɵɲɤɚ
ȼɟɧɬɢɥɶɧɢɡɤɨɝɨɞɚɜɥɟɧɢɹ
ɋɨɟɞɢɧɢɬɟɥɶɧɵɟɬɪɭɛɨɩɪɨɜɨɞɵ
ɜɢɡɨɥɹɰɢɢ
Вакуумирование
• Проверьте надежность и
правильность соединений
фреонопровода
• Снимите крышку заправочного (сервисного) порта
3-ходового клапана
• Подключите вакуумный насос, как показано на ри-
сунке.
• Откройте клапан низкого давления манометрическо-
го коллектора.
• Вакуумируйте систему не менее 10 минут. Если ма-
нометр показывает давление (-1 кг/см
2
) и ниже, то
закройте клапан низкого давления манометрическо-
го коллектора, выключите насос. Подождите 5 минут.
Скошенный
90C
Шероховатый
Заусенцы
Труба
Риммер
Срез
