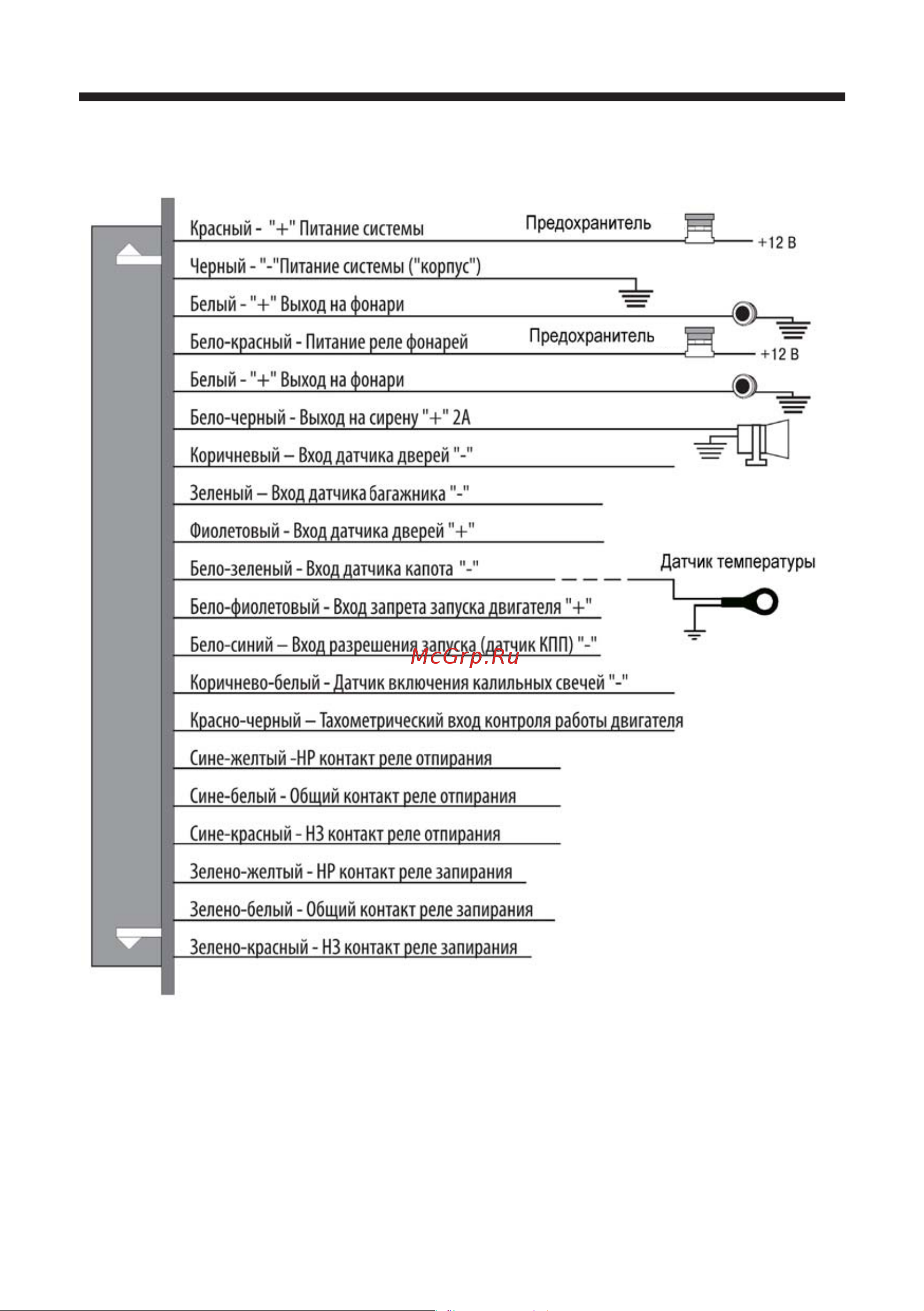

РУКОВОДСТВО ПО УСТАНОВКЕ МХ 905П5 Назначение проводов основного 20 контактного разъёма Красный Питание системы__________ 12 В Черный Питание системы корпус Белый Выход на фонари____________ Бело красный Питание реле фонарей Белый Выход на фонари____________ Бело черный Выход на сирену 2А Коричневый Вход датчика дверей Зеленый Вход датчика багажника Фиолетовый Вход датчика дверей Датчик температуры Бело зеленый Вход датчика капота Бело фиолетовый Вход запрета запуска двигателя Бело синий Вход разрешения запуска датчик КПП Коричнево белый Датчик включения калильных свечей Красно черный Тахометрический вход контроля работы двигателя Сине желтый НР контакт реле отпирания Сине белый Общий контакт реле отпирания Сине красный НЗ контакт реле отпирания Зелено желтый НР контакт реле запирания Зелено белый Общий контакт реле запирания Зелено красный НЗ контакт реле запирания 8
