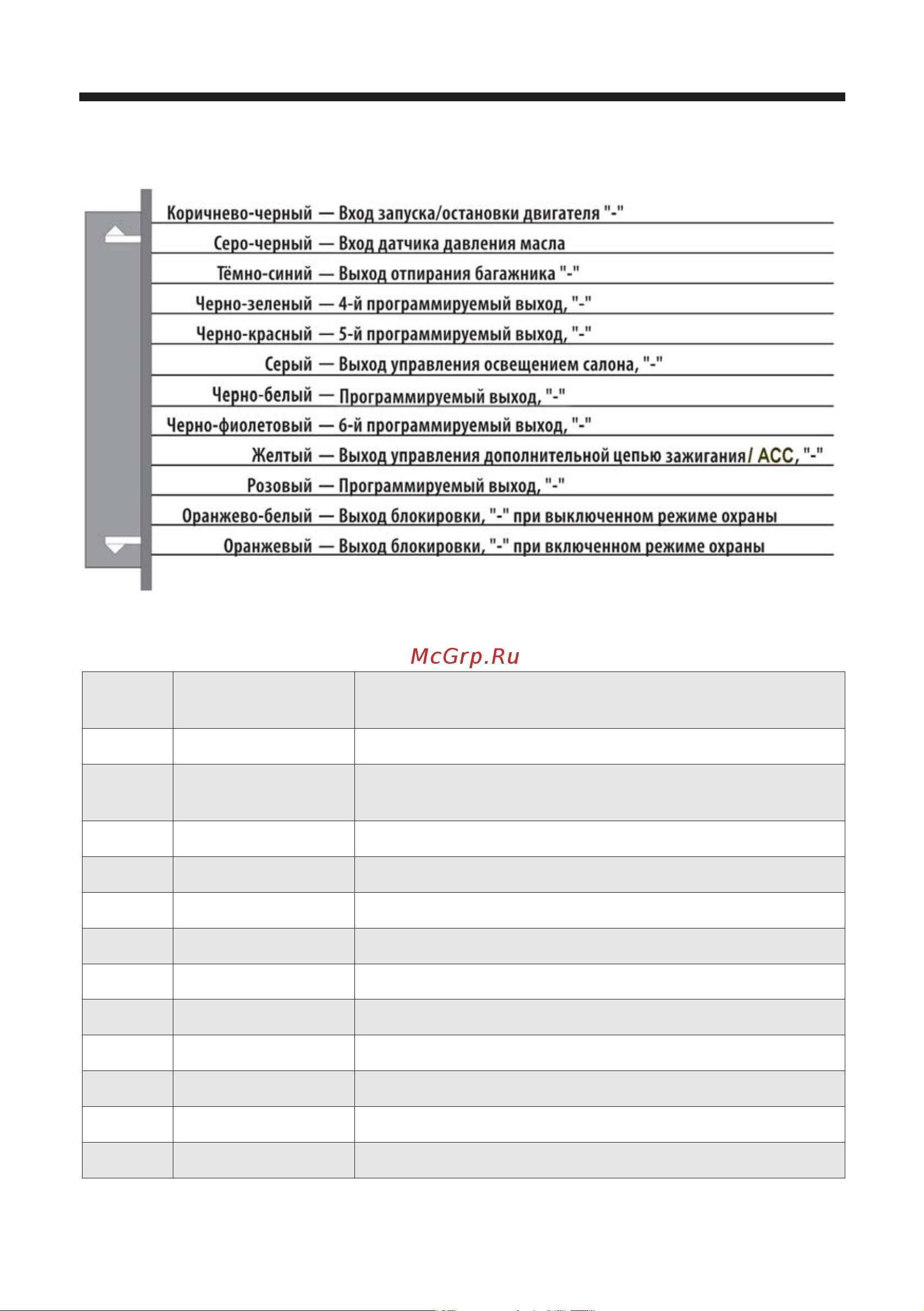

РУКОВОДСТВО ПО УСТАНОВКЕ MX 905RS Назначение проводов 12 контактного разъёма Коричнево черный Вход запуска остановки двигателя Серо черный Вход датчика давления масла Тёмно синий Выход отпирания багажника Черно зеленый 4 й программируемый выход Черно красный 5 й программируемый выход Серый Выход управления освещением салона Черно белый Программируемый выход Черно фиолетовый 6 й программируемый выход Желтый Выход управления дополнительной цепью зажигания АСС Розовый Программируемый выход Оранжево белый Выход блокировки пои выключенном режиме охраны V Оранжевый Выход блокировки при включенном режиме охраны Расположение проводов в основном 20 ти контактном разъёме и их назначение Конт Цвет провода Назначение цепи 1 Сине красный Нормально замкнутый контакт реле отпирания 2 Бело зеленый Вход датчика капота датчика температуры и запрета запуска двигателя 3 Бело фиолетовый Вход запрета запуска двигателя 4 Зеленый Вход датчика багажника 5 Коричнево белый Датчик включения калильных свечей 6 Коричневый Вход датчика дверей 7 Фиолетовый Вход датчика дверей 8 Красно черный Тахометрический вход контроля работы двигателя 9 Черный Общий провод питания масса 10 Красный Питание сигнализации предохранитель ЗА 11 Сине белый Общий контакт реле отпирания 12 Сине желтый Нормально разомкнутый контакт реле отпирания 9
