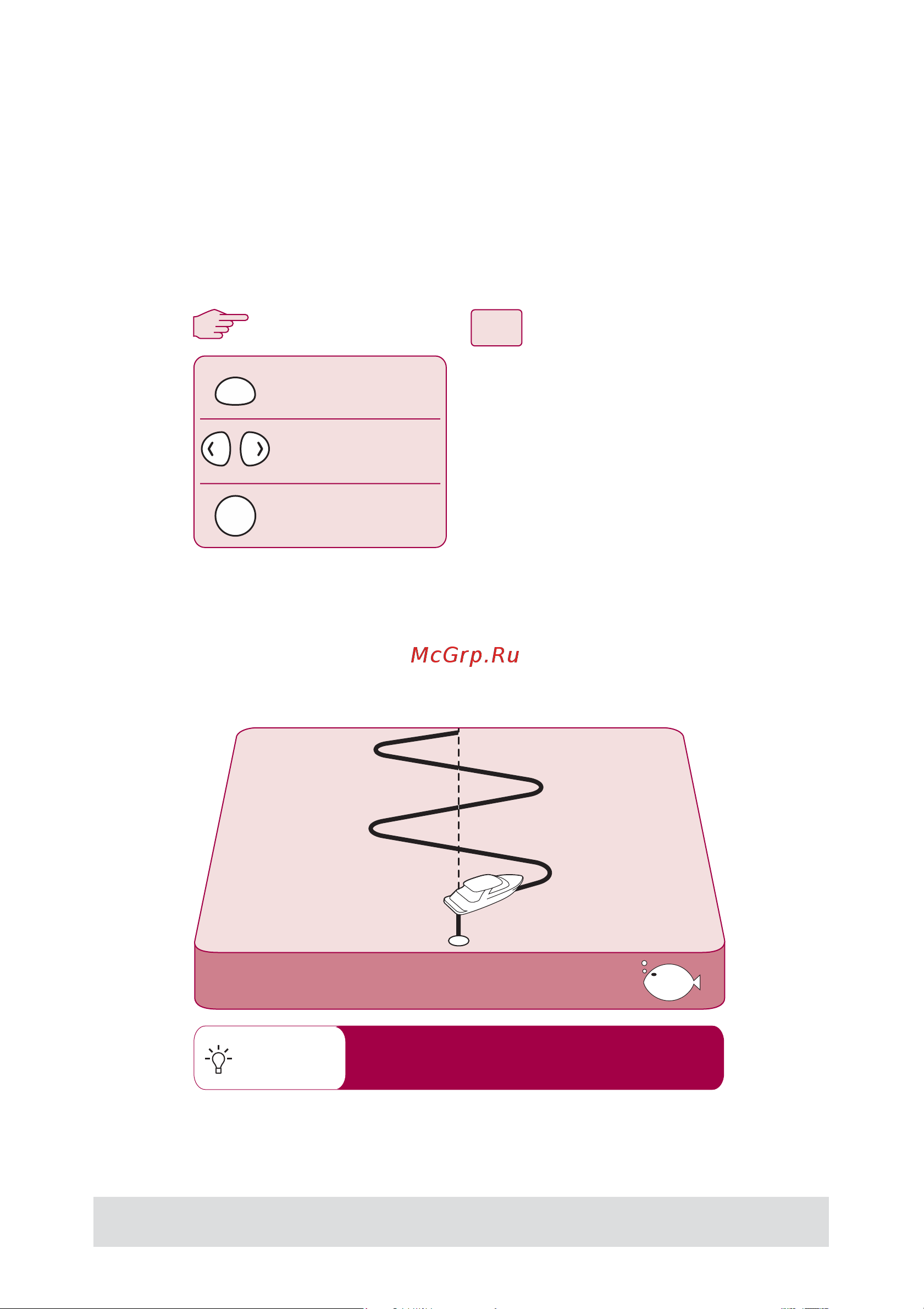

Как перемещаться зигзагом В режиме ZIGZAG автопилот использует ваше текущее положение и курс в качестве осевой линии зигзага Далее автопилот осторожно на правляет судно зигзагом начиная с поворота вправо Нажимайте до тех пор МООЕ пока на дисплее _______ не появится ZIGZAG Ш Измените размер зигзага маленький _____ средний или большой Активирует автопилот в режиме ZIGZAG В любом экранном меню 1 Нажимайте MODE до тех пор пока на дисплее не появится ZIGZAG 2 Если необходимо измените раз мер зигзага маленький сред ний или большой при помощи клавиш PORT и STARBOARD 3 Нажмите клавишу PILOT чтобы активировать автопилот Q Совет Режимы рыбной ловли предназначены для работы на скоростях до 15 узлов поэтому прежде всего проверьте свою скорость Руководство пользователя Эксклюзивный дистрибьютор компании Raymarine в России ООО МИКСТМАРИН т 495 788 05 08 13
