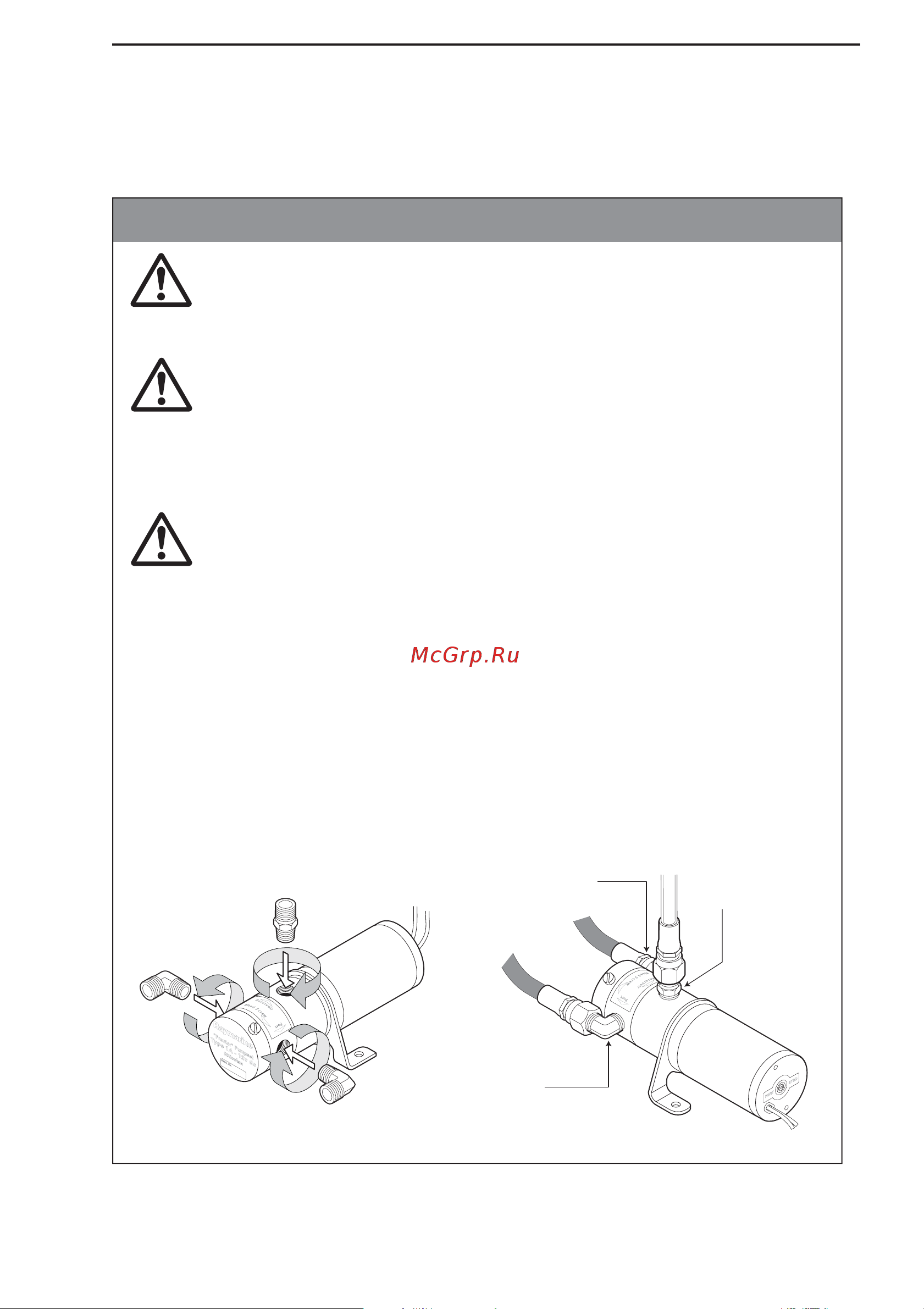

Руководство по установке автопилота 31000 9 Установочные процедуры 1 Подключение насоса автопилота Подключение насоса автопилота страница 1 1 ВНИМАНИЕ Избегайте попадания рабочей жидкости на кожу При работе с ней одевайте входящие в комплект автопилота защитные нитриловые перчатки ВНИМАНИЕ Внезапный выпуск давления из гидравлической системы может привести к травме Прежде чем отключать какую либо деталь гидросистемы рулевого управления осторожно сбросьте давление следуя инструкциям изготовителя ВНИМАНИЕ Насос автопилота не следует устанавливать и эксплуатировать рядом с двигателями топливными баками или в любом другом месте где возможно присутствие паров топлива ВНИМАНИЕ Используйте прозрачный шланг только для подключения бака насоса автопилота к нижнему соединителю на рулевом насосе 2 Подключите гидравлические Установите необходимые гидравлические соединители шланги к насосу автопилота Подключите прозрачный шланг к коленчатые или цилиндрические соединителю бака на насос автопилота какописано в разделе Установка штуцеров с Соединитель конической резьбой Правый бака соединитель Левый соединитель 3 8 Эксклюзивный дистрибьютор компании Каутаппе в России ООО МИКСТМАРИН т 495 788 05 08
