Raymarine ST60+ А22005-Р [42/64] Промежуточная калибровка
![Raymarine ST60+ А22005-Р [42/64] Промежуточная калибровка](/views2/1771715/page42/bg2a.png)
30
Руководство пользователя – Дисплей индикации ветра и курсового угла ветра ST60+
на протяжении примерно 2 секунд

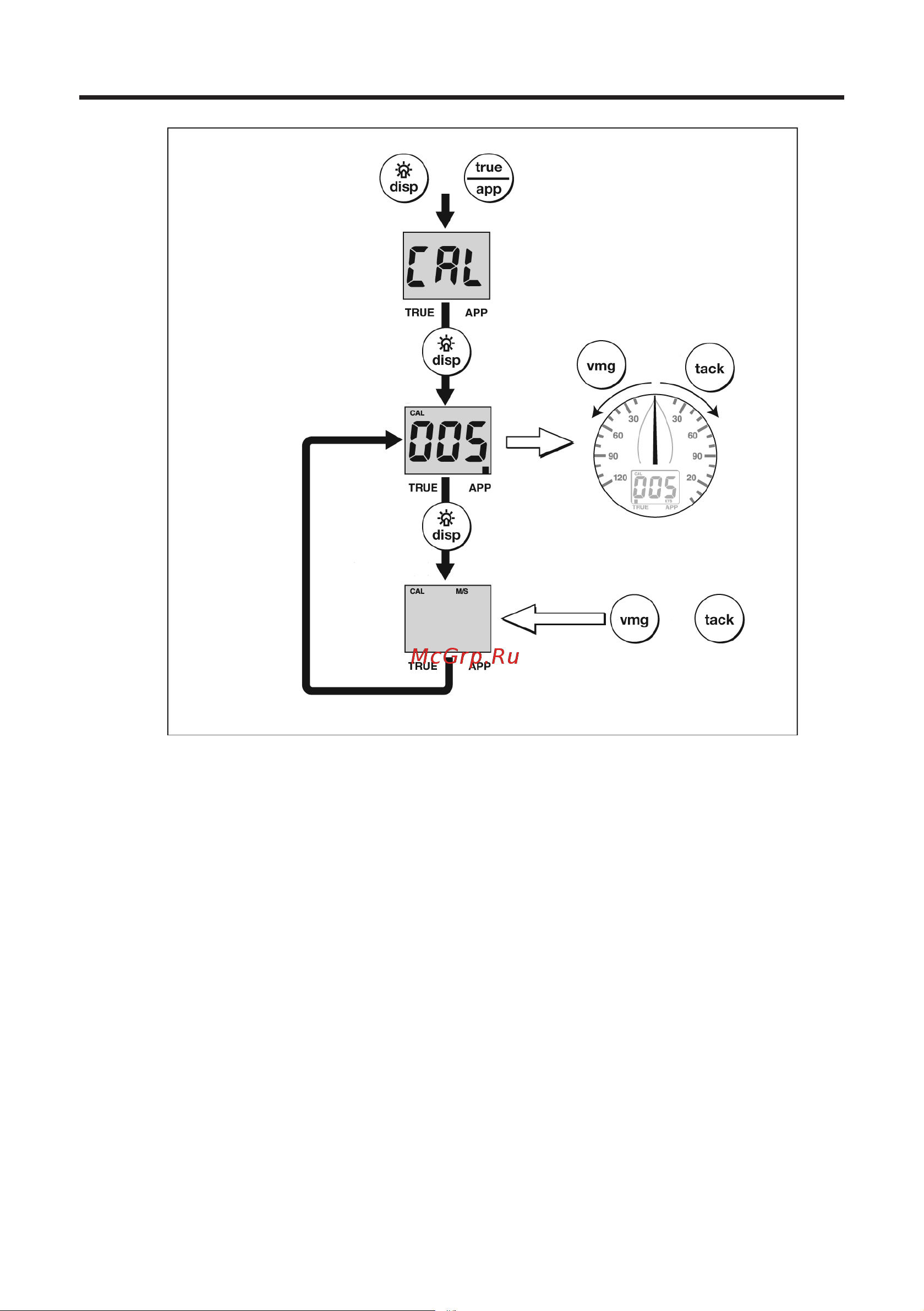

Нажмите и удерживайте кнопки и
Окно ввода
Идите против
ветра и
установите
стрелку на ноль
Поправка угла ветра
Единицы
скорости
ветра
Нажмите
или
для выбора необходимых
единиц скорости ветра
(KTS (узлы) или M/S (м/с))
Пользовательская калибровка
5. Перейдите к окну отображения единиц скорости ветра.
6. При помощи кнопок vmg и tack выберите необходимые единицы отображения
скорости ветра: в морских узлах (KTS) или метрах в секунду (М/S).
Примечание: Смена единиц скорости ветра коснется всех дисплеев индикации, подключенных
к сети SeaTalk.
Выход из режима Пользовательской калибровки
Для сохранения сделанных при калибровке изменений, нажмите и удерживайте
кнопки disp и true/app на протяжении примерно 2 секунд, после чего произойдет
выход из режима Пользовательской калибровки и работа дисплея индикации
возобновится в обычном режиме.
4.3 Промежуточная калибровка
Окна промежуточной калибровки позволяют вам проверить:
Номер версии программного обеспечения. Обычно эта информация необходима
при заказе запасных деталей или ремонте.
Статус дисплея — r0 (главное устройство) или r1 (репитер).
•
•
