Эксклюзивный дистрибьютор компании Raymarine в России ООО “МИКСТМАРИН” т. (495) 788-05-08
Глава 3: Установка 49

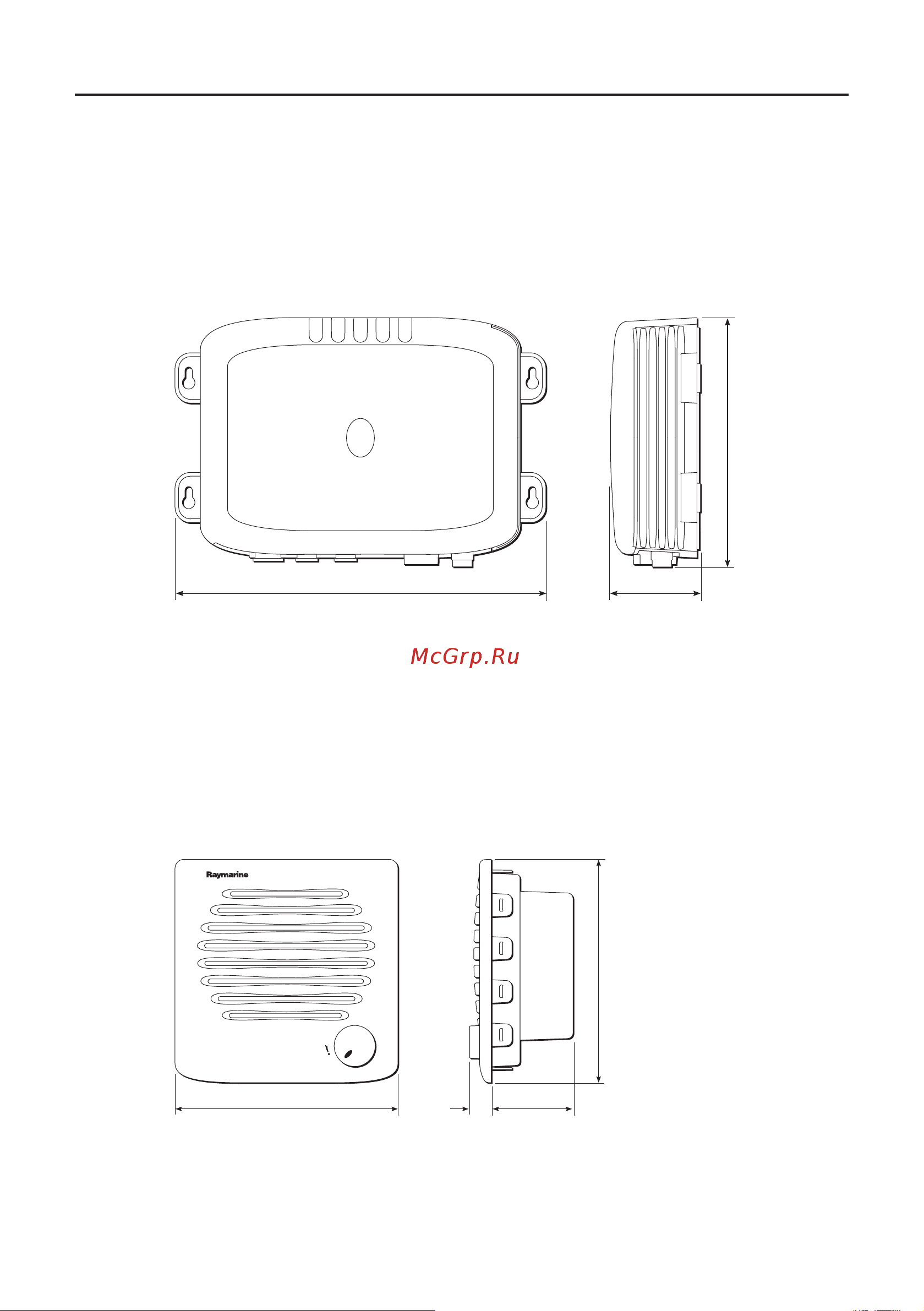

3.5 Размеры радиостанции Ray240 и ее
компонентов
В помощь при планировании установки Ray240 и ее компонентов ниже
приведены размеры устройства:
Приемопередатчик
273 мм (10,75 “)
D6816-1
67 мм
(2,64 “)
178 мм (7 “)
Вокруг установленного приемопередатчика должно оставаться 50 мм
свободного пространства, чтобы обеспечить вентиляцию для охлажде-
ния радиатора.
Примечание: В ходе обычной эксплуатации радиатор приемопередат-
чика нагревается, но это не влияет на эксплуатацию устройства.
Активный громкоговоритель
VOL/PWR
124 мм (4,88 “)
45 мм
(1,78 “)
15 мм
(0,6 “)
124 мм (4,88 “)
D6817-1
