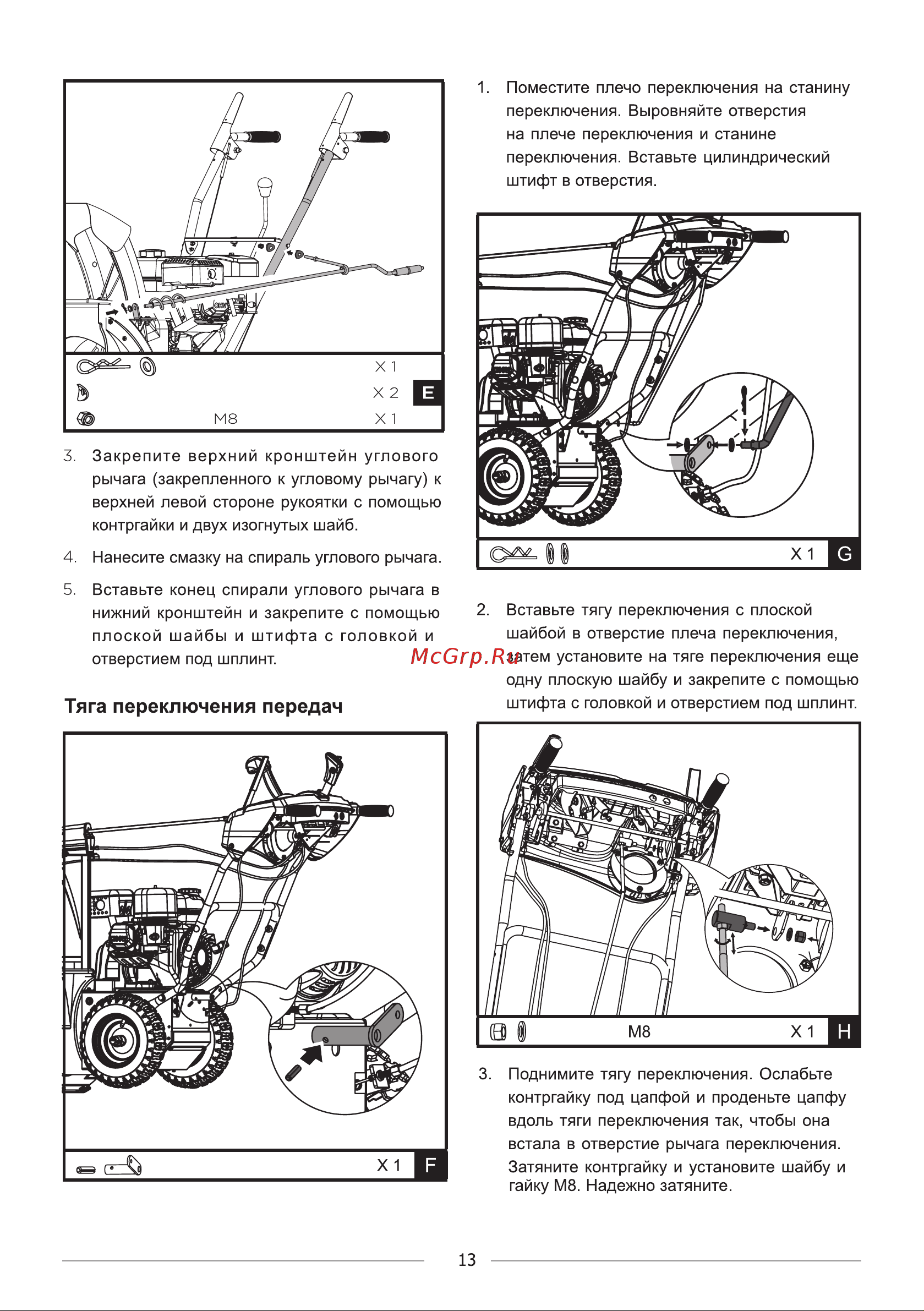

1 Поместите плечо переключения на станину переключения Выровняйте отверстия на плече переключения и станине переключения Вставьте цилиндрический штифт в отверстия 3 Закрепите верхний кронштейн углового рычага закрепленного к угловому рычагу к верхней левой стороне рукоятки с помощью контргайки и двух изогнутых шайб 4 Нанесите смазку на спираль углового рычага 5 Вставьте конец спирали углового рычага в нижний кронштейн и закрепите с помощью плоской шайбы и штифта с головкой и отверстием под шплинт Тяга переключения передач 2 Вставьте тягу переключения с плоской шайбой в отверстие плеча переключения затем установите на тяге переключения еще одну плоскую шайбу и закрепите с помощью штифта с головкой и отверстием под шплинт 3 Поднимите тягу переключения Ослабьте контргайку под цапфой и проденьте цапфу вдоль тяги переключения так чтобы она встала в отверстие рычага переключения Затяните контргайку и установите шайбу и гайку М8 Надежно затяните 13
