6 | Монтаж агрегата

Справочное руководство для монтажника

CVXM20+FVXM25~50A2V1B

Кондиционеры типа «сплит-система»

4P625991-1B – 2020.10

18 Установите дополнительный прокладочный лист (приобретается по месту

установки) так, чтобы заполнить им пространство между блоком и стеной.

Проследите за отсутствием зазоров между блоком и стеной.

19 Просверлите отверстие в стене с той стороны, откуда выводятся

трубопроводы. См. параграф «Чтобы просверлить отверстие в

стене» [433].

20 Вырежьте выемки кусачками. См. параграф «Удаление выемок» [434].

21 Открыв лицевую панель, снимите переднюю решетку, а также верх и

боковые стенки корпуса (см. параграф «6.2 Открывание внутреннего

блока» [427]).

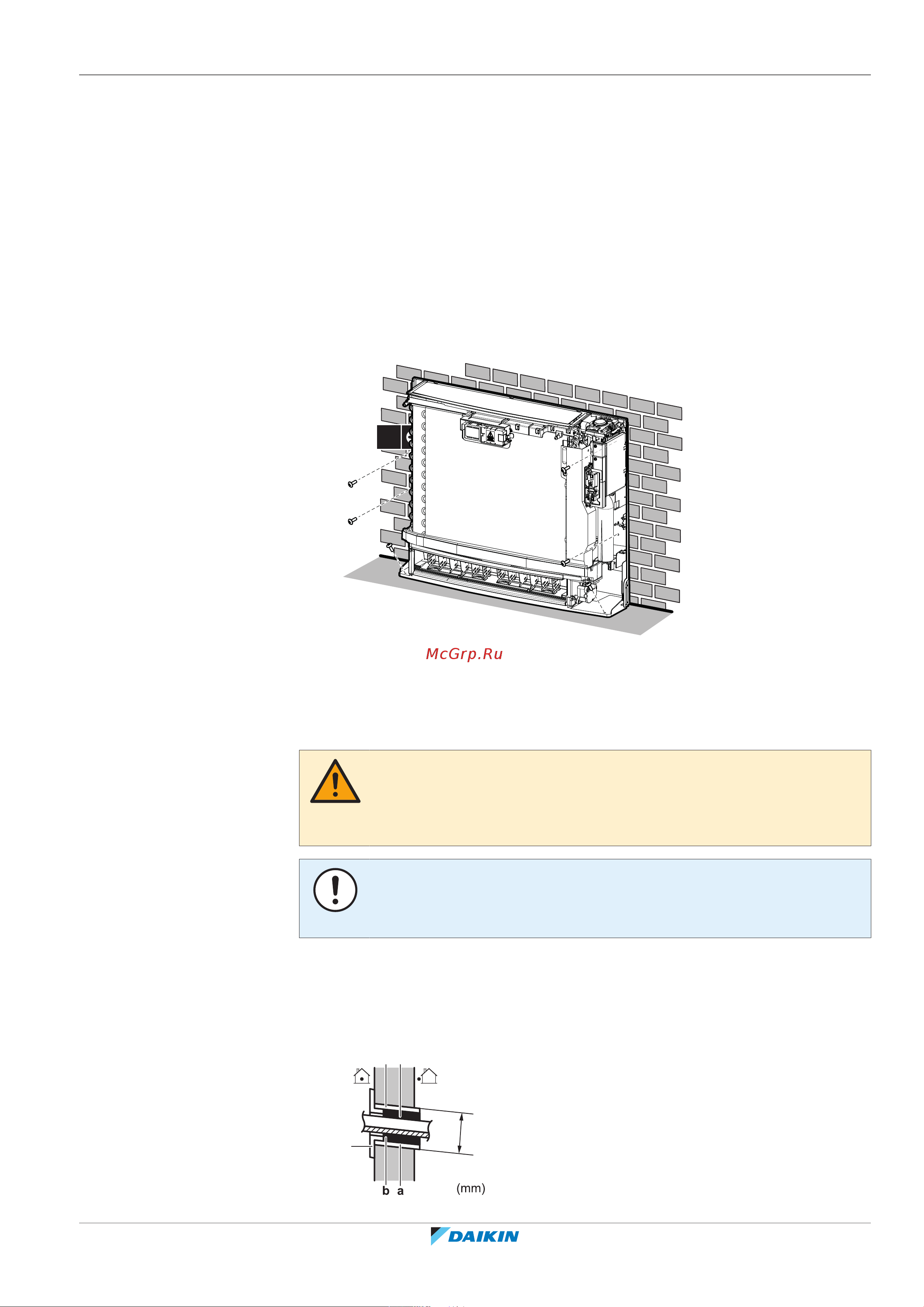

22 Прикрепите блок к дополнительному прокладочному листу и к полу

6винтами M4×25L (приобретаются по месту установки).

6×

23 Завершив монтаж, установите на место лицевую панель и переднюю

решетку.

6.3.2 Чтобы просверлить отверстие в стене

ПРЕДОСТЕРЕЖЕНИЕ

Если стена имеет металлическую раму или пластину, используйте в сквозном

отверстии заделываемую в стену трубу и настенную крышку во избежание

перегрева, поражения электрическим током или возгорания.

ПРИМЕЧАНИЕ

Загерметизируйте зазоры вокруг трубопроводов уплотняющим материалом

(приобретается по месту монтажа) во избежание протечек воды.

1 Просверлите в стене сквозное отверстие диаметром 65 мм с уклоном

вниз наружу.

2 Вставьте в отверстие заделываемую в стену трубку.

3 Вставьте в трубку настенную крышку.

Ø65
