9 | Завершение монтажа внутреннего агрегата
Справочное руководство для монтажника
49
CVXM20+FVXM25~50A2V1B
Кондиционеры типа «сплит-система»
4P625991-1B – 2020.10
9 Завершение монтажа внутреннего агрегата
9.1 Завершение монтажа внутреннего блока

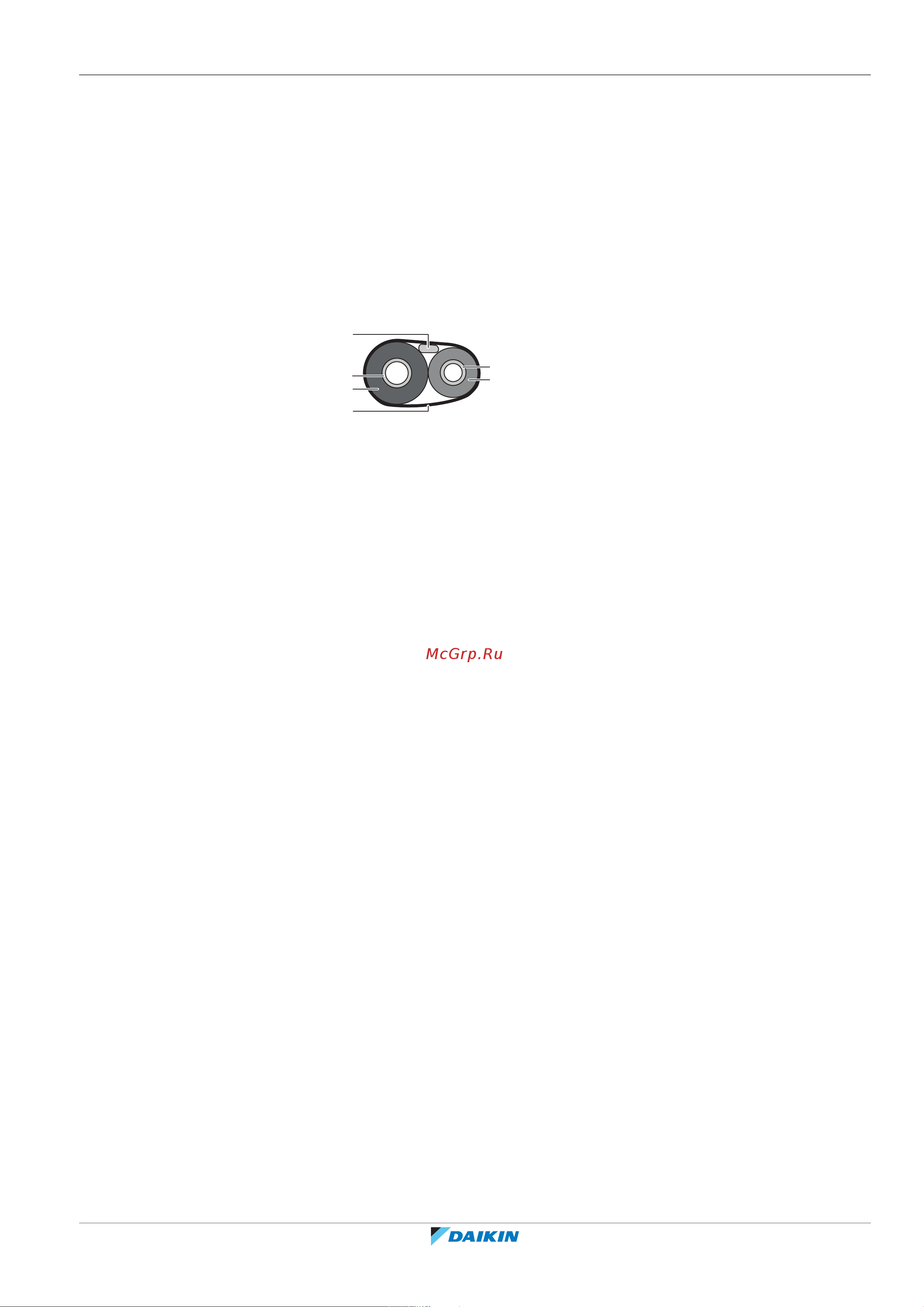

1 После того, как закончена укладка сливных трубок, трубопровода
хладагента и соединительного кабеля. Оберните изоляционной лентой
трубки хладагента вместе с соединительным кабелем. С каждым
оборотом накладывайте ленту на предыдущий слой, как минимум, на
половину его ширины.
a
b
c
d
e
f
a Соединительный кабель
b Трубопровод газообразного хладагента
c Изоляция трубопровода газообразного хладагента
d Изоляционная лента
e Трубопровод жидкого хладагента
f Изоляция трубопровода жидкого хладагента
2 Пропустив трубки через отверстие в стене, заделайте зазоры шпатлевкой.
9.2 Чтобы закрыть внутренний агрегат
9.2.1 Как закрыть распределительную коробку и клеммную колодку
1 Подсоединив распределительную коробку к 2 крепежным выступам,
закройте ее и закрепите 1 винтом.
2 Установив лицевую металлическую крышку на место, закрепите ее
винтом.
3 Закройте крепежную пластину датчика.
9.2.2 Как установить переднюю решетку на место
1 Установите переднюю решетку на место.
2 Закрепите переднюю решетку на 4 крепежных выступах.
3 Закрепите верх 2 исходными винтами, а низ — 2 винтами с белой
головкой (в комплекте принадлежностей).
