Daikin FVXM35A2V1B [42/64] Монтаж трубопроводов

7 | Монтаж трубопроводов

Справочное руководство для монтажника

CVXM20+FVXM25~50A2V1B

Кондиционеры типа «сплит-система»

4P625991-1B – 2020.10

7.2.4 Указания по изгибанию труб

Для сгибания используйте трубогибочную машину. Все изгибы трубок должны

быть как можно более плавными (радиус изгиба должен быть 30~40 или

более).

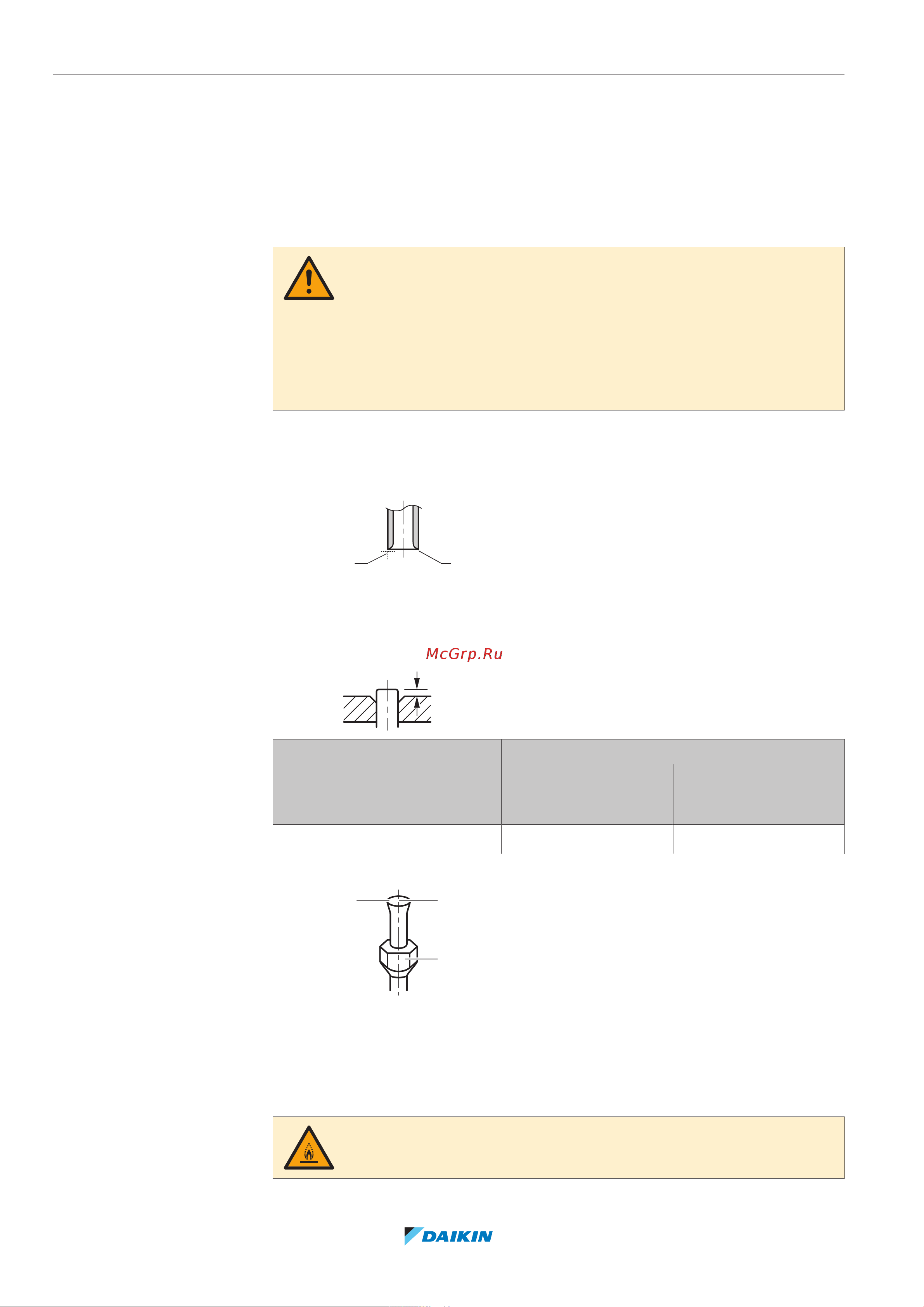

7.2.5 Развальцовка конца трубы

ПРЕДОСТЕРЕЖЕНИЕ

▪ Неполная развальцовка может привести к утечке газообразного хладагента.

▪ Развальцованные концы НЕЛЬЗЯ использовать повторно. Во избежание

утечки газообразного хладагента следует использовать новые

развальцованные концы.

▪ Используйте накидные гайки, которые входят в комплект поставки блока.

Применение других накидных гаек может привести к утечке хладагента.

1 Срежьте труборезом конец трубы.

2 Уберите заусенцы ножом, обращенным лезвием вниз, так, чтобы стружка

НЕ попала в трубу.

a b

a Срезайте точно под прямым углом.

b Удалите заусенцы.

3 Сняв с запорного клапана накидную гайку, накиньте ее на трубу.

4 Развальцуйте трубу. Установите точно так, как показано на рисунке ниже.

Вальцовочный

инструмент

(зажимного типа) для

хладагента R32

Обычный вальцовочный инструмент

Зажимного типа

(Типа Ridgid)

С крыльчатой гайкой

(Типа Imperial)

A 0~0,5мм 1,0~1,5мм 1,5~2,0мм

5 Проверьте, правильно ли сделана развальцовка.

a b

a На внутренней поверхности раструба НЕ должно быть трещин.

b Конец трубы ДОЛЖЕН быть развальцован равномерно по правильному кругу.

c Проверьте, установлена ли накидная гайка.

7.2.6 Соединение трубопровода хладагента с внутренним агрегатом

ПРЕДУПРЕЖДЕНИЕ: СЛАБО ВОСПЛАМЕНЯЮЩИЙСЯ МАТЕРИАЛ

Залитый в блок хладагент R32 умеренно горюч.
