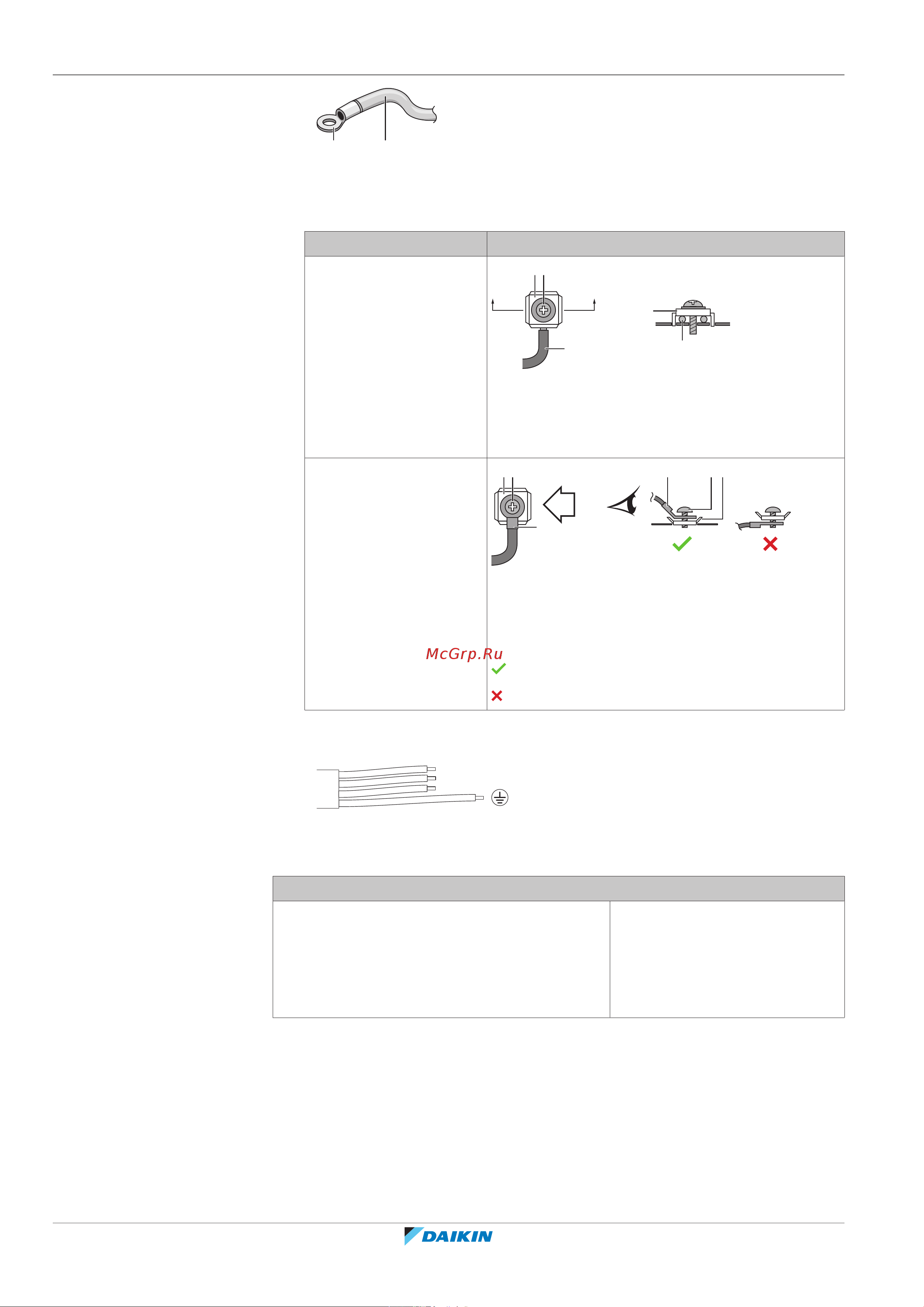

8 | Подключение электрооборудования
Справочное руководство для монтажника
46
CVXM20+FVXM25~50A2V1B
Кондиционеры типа «сплит-система»
4P625991-1B – 2020.10
b a
a Витой многожильный провод
b Круглая обжимная клемма
▪ Провода прокладываются следующими способами:
Тип провода Способ прокладки
Одножильный провод
c b
c
aa
A
AA´
A´
a Скрученный одножильный провод
b Винт
c Плоская шайба
Скрученные
многожильные
провода с круглой
обжимной клеммой
c b ba c
a
B
B
a Клемма
b Винт
c Плоская шайба
Допустимо
Недопустимо
▪ Провод заземления между фиксатором проводки и клеммой должен быть
длиннее остальных проводов.
1-3
8.1.3 Характеристики стандартных компонентов электропроводки
Элемент
Соединительный кабель
(внутренний↔наружный блоки)
Минимальное сечение 4-
жильного кабеля под
напряжение 220~240В
составляет 1,5~2,5мм²
H05RN-F (60245 IEC 57)
8.2 Подключение электропроводки к внутреннему блоку
1 Откройте клеммную колодку. См. параграф «6.2Открывание внутреннего
блока» [427].
2 Уберите изоляцию с концов проводов примерно на 15мм.
