BRAIT BSP3 370/80 [10/16] Деталировка
![BRAIT BSP3 370/80 [10/16] Страница 10](/views2/1772133/page10/bga.png)
10

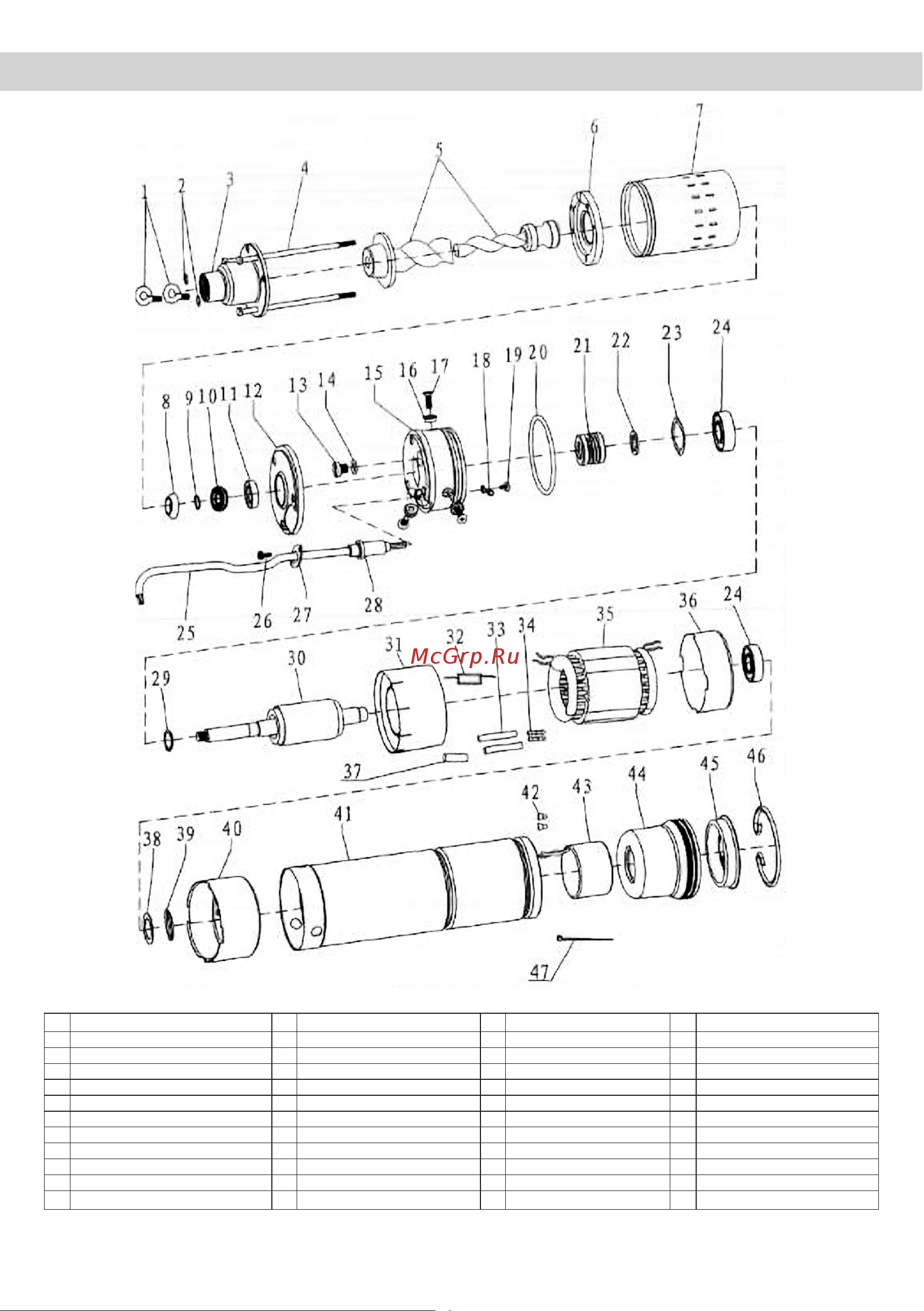

ДЕТАЛИРОВКА
1
Крепежные кольца
2
Шайбы
3
Выход
4 Болт с шестигранной головкой
5
Винт
6
Крепежная накладка
7
Кожух насоса
8
Резиновая манжета
9
Прокладка
10
Уплотнение
11
Сальниковое уплотнение
12
Крышка подшипника
13
Пробка
14
Уплотнительное кольцо
15
Верхнее гнездо подшипника
16
Центровочная прокладка
17
Винт
18
Клемма заземления
19
Винт
20
Уплотнительное кольцо
21
Торцевое уплотнение
22
Уплотнительное кольцо
23
Прокладка
24
Подшипник
25
Провод
26
Шестигранный винт
27
28
Кабельная вилка
29
Стопорное кольцо
30
Ротор
31
Шайба
32
Термовыключатель
33
Маслоупорная муфта
34
Клемма
35
Обмотка статора
36
Втулка
37
Муфта
38
Прокладка подшипника
39
Прокладка
Заглушка
40
Нижнее гнездо подшипника
41
Кожух
42
Герметизирующая крышка
43
Конденсатор
44 Масляный контейнер
45
Опора
46
Пружинное кольцо
47
Стяжка
