УСТРОЙСТВО НАСОСА

Электронасос состоит из однофазного электродвигателя переменного тока и на-

сосной части, выполненных в виде моноблока. Электродвигатель состоит из ротора,

статора и шарикоподшипников, заполнен экологически безопасным маслом. В обмот-

ку статора встроена термозащита, предохраняющая насос от перегрева.

Насосная часть состоит из корпуса, в котором находится латунная крыльчатка. В

верхней части электронасоса расположена крышка с внутренней трубной резьбой.

Крышка имеет два ушка для крепления электронасоса тросом. Соединение элек-

тронасоса с питающей сетью осуществляется посредством электрокабеля, имеющего

заземляющий контакт. Поставщик постоянно работает над улучшением конструкции

электронасоса, поэтому возможны изменения, не отраженные в данном руководстве,

не ухудшающие качества изделия.

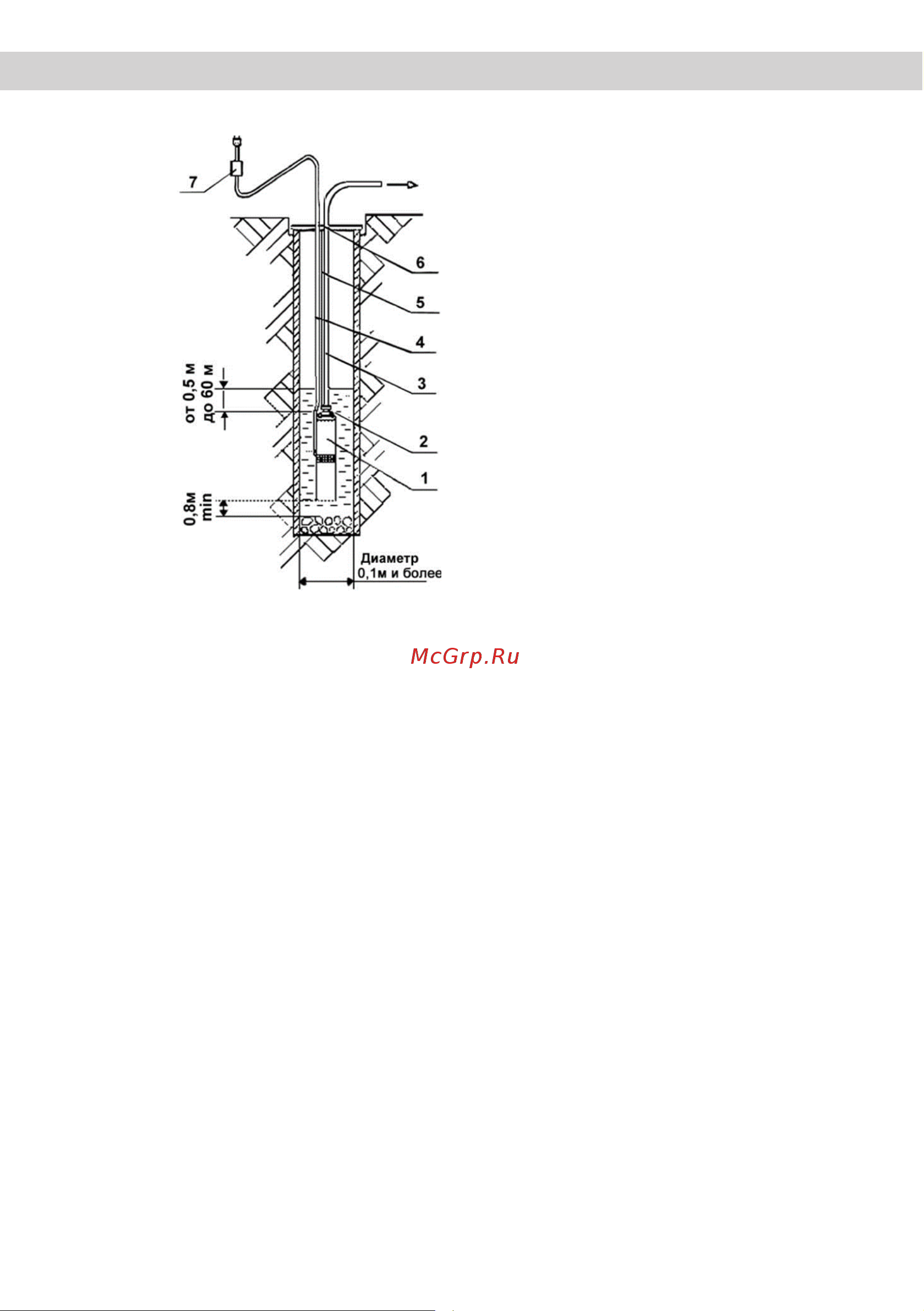

Условные обозначения элементов схемы:

1 – электронасос;

2 – хомут шланга;

3 – шланг;

4 – шнур сетевого питания;

5 – шнур;

6 – место крепления подвески
