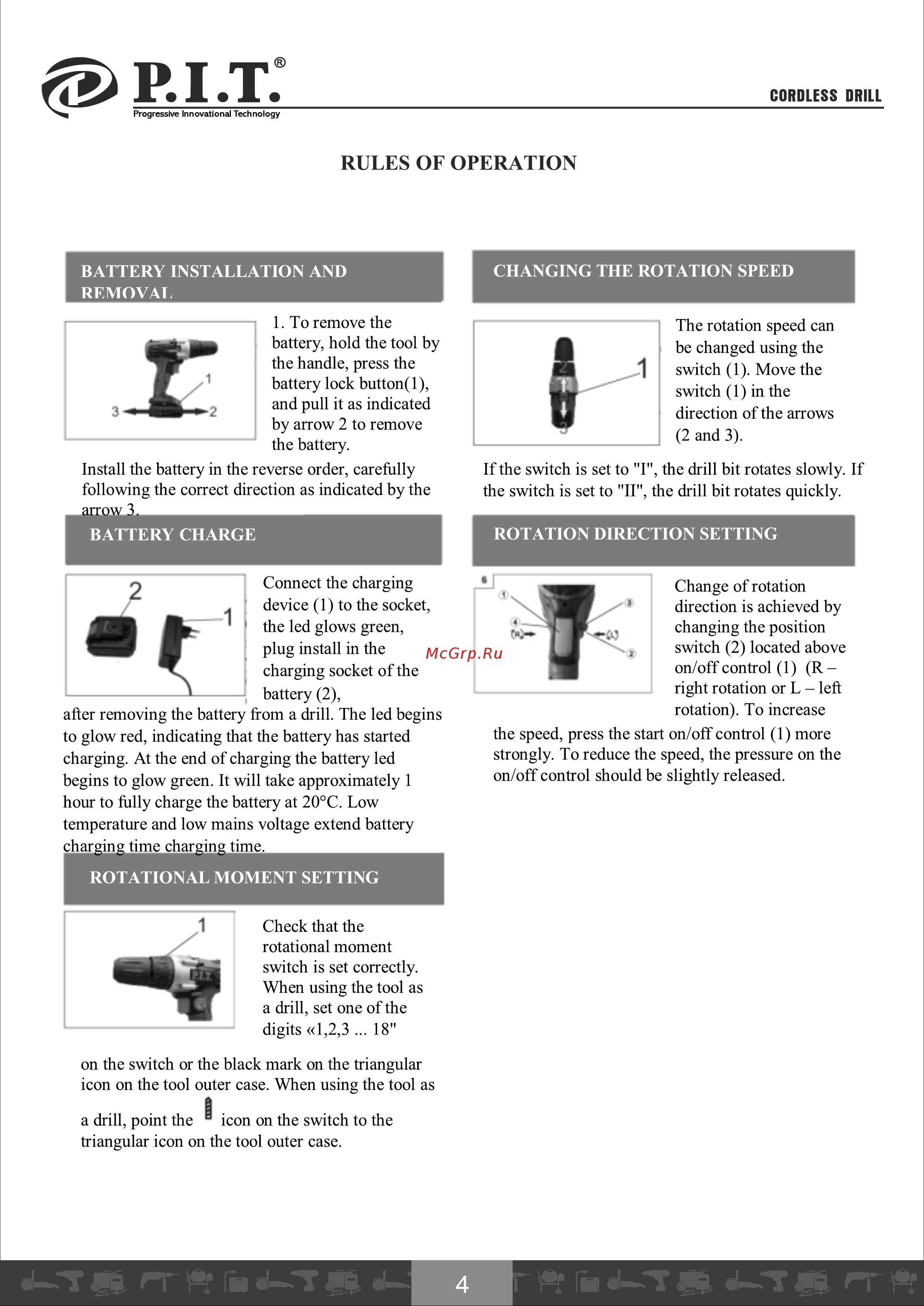

CORDLESS DRILL RULES OF OPERATION BATTERY INSTALLATION AND REMOVAL CHANGING THE ROTATION SPEED 1 To remove the battery hold the tool by the handle press the battery lock button l and pull it as indicated by arrow 2 to remove the battery The rotation speed can be changed using the switch 1 Move the switch 1 in the direction of the arrows 2 and 3 Install the battery in the reverse order carefully following the correct direction as indicated by the arrow If the switch is set to I the drill bit rotates slowly If the switch is set to II the drill bit rotates quickly 3 _______________________________________________ ROTATION DIRECTION SETTING BATTERY CHARGE Connect the charging device 1 to the socket the led glows green plug install in the charging socket of the battery 2 after removing the battery from a drill The led begins to glow red indicating that the battery has started charging At the end of charging the battery led begins to glow green It will take approximately 1 hour to fully charge the battery at 20 C Low temperature and low mains voltage extend battery charging time charging time Change of rotation direction is achieved by changing the position switch 2 located above on off control 1 R right rotation or L left rotation To increase 2 the speed press the start on off control 1 more strongly To reduce the speed the pressure on the on off control should be slightly released ROTATIONAL MOMENT SETTING Check that the rotational moment switch is set correctly When using the tool as a drill set one of the digits 1 2 3 18 on the switch or the black mark on the triangular icon on the tool outer case When using the tool as a drill point the icon on the switch to the triangular icon on the tool outer case 4
