![P.I.T. PSR14.4-D1 [6/23] Страница 6](/img/pdf.png)
P.I.T. PSR14.4-D1 [6/23] Страница 6
![P.I.T. PSR14.4-D1 [6/23] Страница 6](/views2/1772208/page6/bg6.png)
Содержание
- Cordless drill дрель аккумуляторная 1
- Progressive innovational technology 1
- Прогрессивные инновационные технологии 1
- Страница 1 1
- General safety precautions 2
- Страница 2 2
- Страница 3 3
- Страница 4 4
- Rules of operation 5
- Страница 5 5
- Rules of operation 6
- Страница 6 6
- Maintenance 7
- Страница 7 7
- Terms of warranty service 8
- Страница 8 8
- Страница 9 9
- Дрель аккумуляторная 10
- Общие меры безопасности 10
- Страница 10 10
- 1 7 07 30 0 3 9 5 11
- Комплект поставки 11
- Расшифровка даты изготовления изделия 11
- Страница 11 11
- В пластике керамике металле дереве и для закручивания саморезов шурупов 12
- Возможно применение для нарезания резьбы при наличии специальной оснастки 12
- Дрельаккумуляторная 12
- Инструмент оснащен устройством 12
- Особенности 12
- Применяется для просверливания отверстий 12
- Примечание есть отсутствует 12
- Р8н12 01 р8в14 4 01 р8в18 о1 12
- Реверсного направления вращения 12
- Страница 12 12
- Устройство аккумуляторной дрели 12
- Функциональные возможности 12
- Функциональные возможности и особенности аккумуляторной дрели 12
- Электронной регулировки скорости обладает функциональной возможностью 12
- Аккумуляторная батарея 13
- Дрель аккумуляторная 13
- Клавиша включения 13
- Патрон 5 электродвигатель 13
- Переключатель реверсного направления вращения 13
- Редуктор в сборе с регулятором крутящего момента 6 переключатель скоростей 13
- Страница 13 13
- Дрель аккумуляторная 14
- Зарядка батареи установка и снятие сменного инструмента 14
- Правила эксплуатации 14
- Страница 14 14
- Установка и снятие батареи изменение скорости вращения 14
- Установка крутящего момента установка направления вращения 14
- Дрель аккумуляторная 15
- Обслуживание инструмента должно быть выполнено только квалифицированным персоналом уполномоченных сервисных центров 15
- Страница 15 15
- Техническое обслуживание 15
- Дрель аккумуляторная 16
- Страница 16 16
- Условия гарантийного обслуживания 16
- Гарантийное свидетельство на инструмент p i t 17
- Дата продажи ____ наименование торговой организации 17
- Наименование изделия_____________________________________ артикул изделия 17
- Серийный номер 17
- Страница 17 17
- P i t warranty card 18
- Страница 18 18
- P i t warranty card 19
- Страница 19 19
- Гарантийным талон р т 20
- Страница 20 20
- Р8п12 01 р8р14 4 01 р8и18 01 р8к24 01 21
- Страница 21 21
- Страница 22 22
- Rm 602 6th floor no 531 weixing road economic and technological development zone urumqi xinjiang china оф 02 6 этаж 531 вейшинг роад экономик энд технолоджикал девелопмент зон урумчи синзянь китай 23
- Www pit tools com 23
- Xinjiang longbo industrial co ltd синзянь лонгбо индастриал ко лтд 23
- Ооо турбо тулс 23
- Пермский край г пермь ул фоминская 36 info pittools ru 23
- Страница 23 23
Похожие устройства
- P.I.T. PID03003-20M2/BL Инструкция Пользователя
- P.I.T. PWM32-D Инструкция Пользователя
- P.I.T. PWM43-C1 Инструкция Пользователя
- BRAIT BCS200/2000S Инструкция по эксплуатации
- BRAIT BOS125 Инструкция по эксплуатации
- BRAIT BOS90 Инструкция по эксплуатации
- BRAIT BOS115 Инструкция по эксплуатации
- BRAIT BBS76/1100S Инструкция по эксплуатации
- BRAIT BSG110 Инструкция по эксплуатации
- BRAIT BSG900 Инструкция по эксплуатации
- BRAIT BWM-3P800 Инструкция по эксплуатации
- BRAIT BWM-3M800 Инструкция по эксплуатации
- BRAIT BWM-3M1000 Инструкция по эксплуатации
- BRAIT BWM-6P1000 Инструкция по эксплуатации
- BRAIT BWM-6M1000 Инструкция по эксплуатации
- BRAIT BWM-6M1200 Инструкция по эксплуатации
- BRAIT BWM-6M2000 Инструкция по эксплуатации
- BRAIT BC-10 Инструкция по эксплуатации
- BRAIT BC-15 Инструкция по эксплуатации
- BRAIT BC-20 Инструкция по эксплуатации

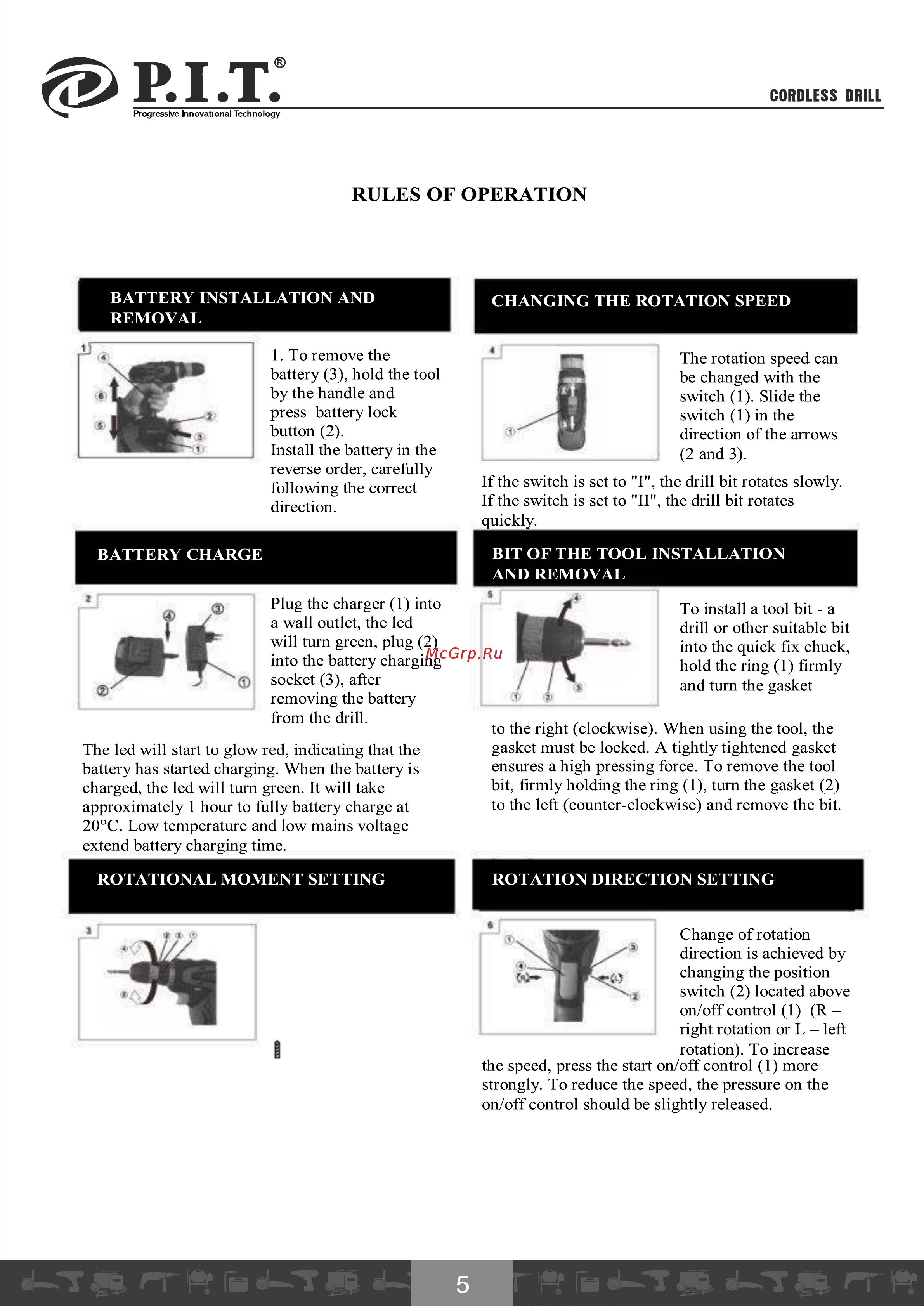

CORDLESS DRILL RULES OF OPERATION BATTERY INSTALLATION REMOVAL AND CHANGING THE ROTATION SPEED 1 To remove the battery 3 hold the tool by the handle and press battery lock button 2 Install the battery in the reverse order carefully following the correct direction The rotation speed can be changed with the switch 1 Slide the switch 1 in the direction of the arrows 2 and 3 If the switch is set to I the drill bit rotates slowly If the switch is set to II the drill bit rotates quickly BIT OF THE TOOL INSTALLATION AND REMOVAL BATTERY CHARGE Plug the charger 1 into a wall outlet the led will turn green plug 2 into the battery charging socket 3 after removing the battery from the drill To install a tool bit a drill or other suitable bit into the quick fix chuck hold the ring 1 firmly and turn the gasket to the right clockwise When using the tool the gasket must be locked A tightly tightened gasket ensures a high pressing force To remove the tool bit firmly holding the ring 1 turn the gasket 2 to the left counter clockwise and remove the bit The led will start to glow red indicating that the battery has started charging When the battery is charged the led will turn green It will take approximately 1 hour to fully battery charge at 20 C Low temperature and low mains voltage extend battery charging time ROTATIONAL MOMENT SETTING triangle icon on the outer ROTATION DIRECTION SETTING Check if the spindle torque switch is set correctly When working with different materials match one of the numbers 1 2 3 18 or the icon on the switch and the body of the tool Change of rotation direction is achieved by changing the position switch 2 located above on off control 1 Rright rotation or L left rotation To increase the speed press the start on off control 1 more strongly To reduce the speed the pressure on the on off control should be slightly released 5
