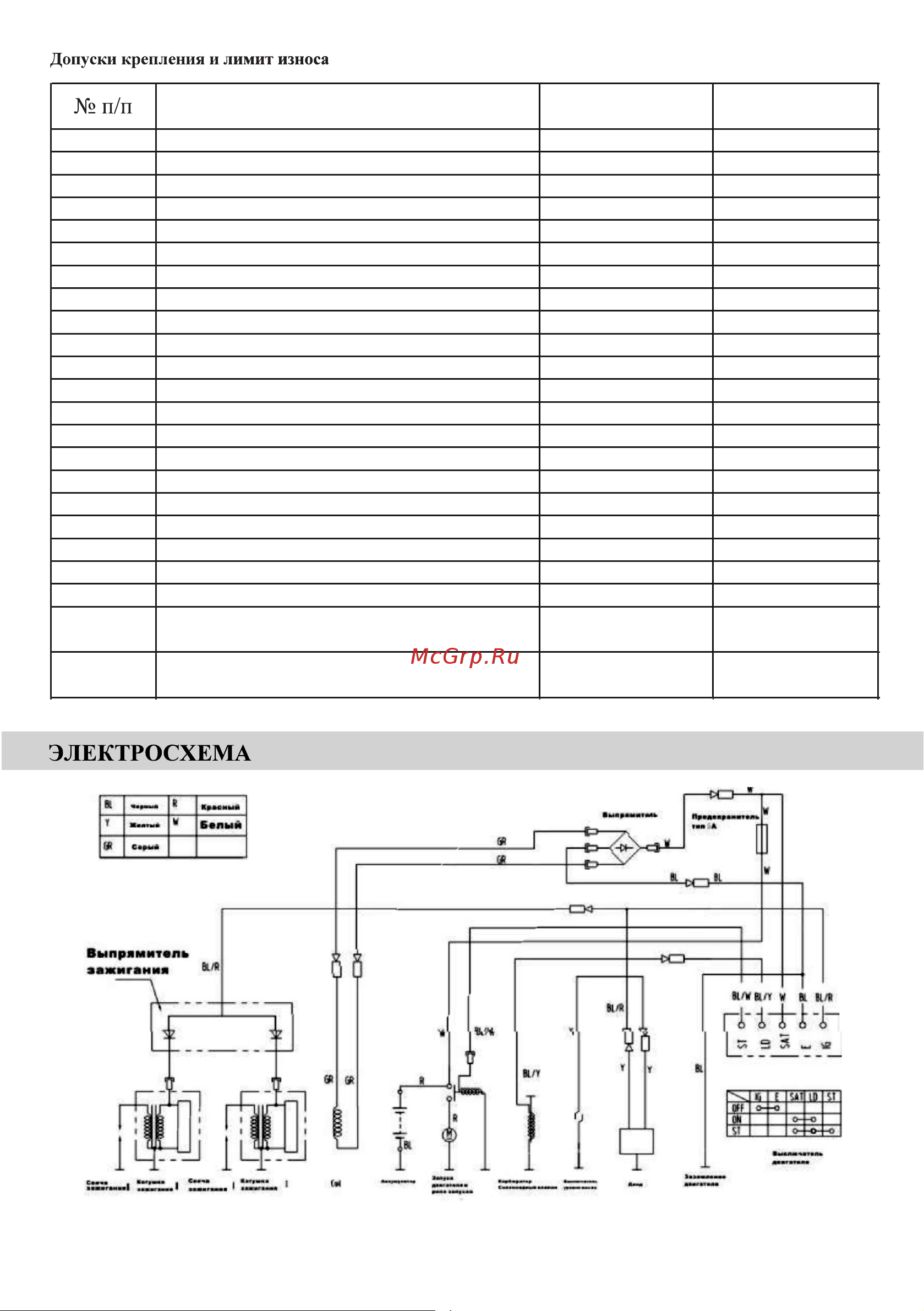

BRAIT BR750PE20A PRO [21/28] Страница 21

Наименование

Стандартный объём,

мм

Лимит износа, мм

1 Диаметр цилиндра 80 77,19

2 Наружный диаметр юбочки поршня 79,965 79,96

3 Зазор между пошнем и цилиндром 0.035-0.06 0,12

4 Диаметр отверстия поршневого пальца 17,017 18,052

5 Наружный диаметр поршневого пальца 17 17,982

6 Зазор между поршневым пальцем и отверстием 0.006-0.035 0,08

7 Зазор между поршневым кольцом и цилиндром 0.03-0.06 0,15

8 Ширина поршневого кольца 1,2 1,75

9 Ширина маслосъёмного кольца 2 2,3

10 Зазор поршневого кольца 0.2-0.4 1

11 Зазор маслосъёмного кольца 0.2-0.7 1

12 Внутренний диаметр большого конца тяги 40,041 40,09

13 Внутренний диаметр маленького конца тяги 17,017 18,07

14 Масляный зазор большого конца тяги 0.040-0.066 0,12

15 Боковой зазор большого конца тяги 0.1-0.7 1

16 Диаметр коленвала 37,959 37,91

17 Зазор впускного клапана 0.10±0.02

18 Зазор выпускного клапана 0.15±0.02

19 Диаметр внутреннего стержня 6,58 6,43

20 Диаметр наружного стержня 6,56 6,41

21 Внутренний диаметр направляющей клапана 6,6 6,6

Зазор между впускным клапаном и

направляющей клапана

0.02-0.047 0,1

Зазор между выпускним клапаном и

направляющей клапана

0.04-0.067 0,12

для модели BR750PE20A PRO
