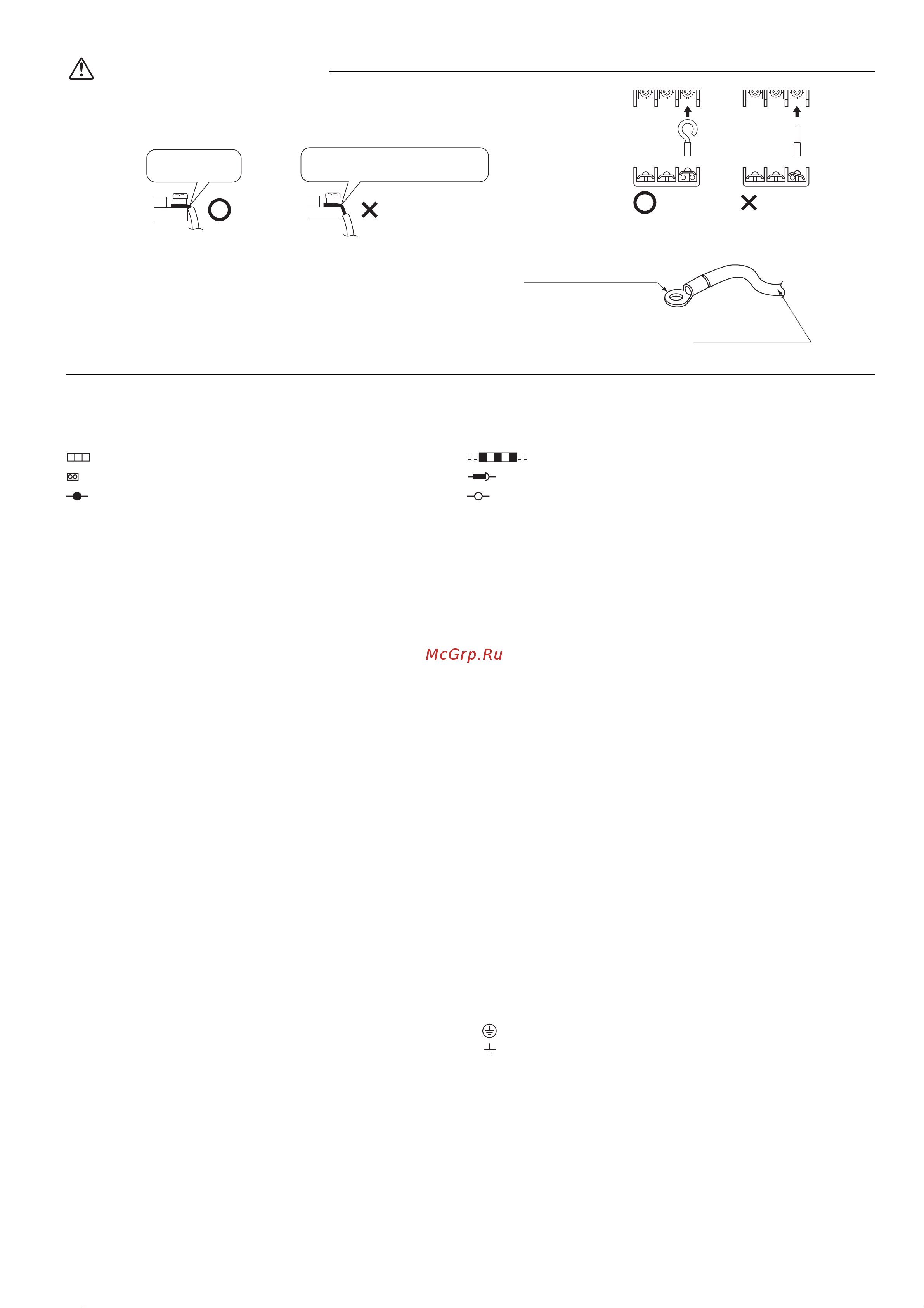

Daikin RX60G4V1B [17/20] Таблица компонентов электрической схемы
![Daikin RX60G4V1B [17/20] Таблица компонентов электрической схемы](/views2/1768883/page17/bg11.png)
Русский 13
ПРЕДОСТЕРЕЖЕНИЕ
• При подсоединении проводов к клеммной колодке
одножильным проводом обязательно сделайте петлю.
Проблемы при работе могут привести к нагреву и пожару.
• Если должны применяться многожильные провода,
используйте круглый обжимной наконечник для
подсоединения к клеммной колодке электропитания.
Установите круглые обжимные наконечники на провода до
изолированной части и закрепите.
3) Потяните за провод и убедитесь, что он не отсоединяется. Затем закрепите провод на месте в зажиме проводов.
Электрическая схема
Таблица компонентов электрической схемы
: Клеммная колодка Электропроводка
: Разъем : Соединительная линия
: Соединение : Концевой вывод
BLK : Черный ORG : Оранжевый
BLU : Синий RED : Красный
BRN : Коричневый WHT : Белый
GRN : Зеленый YLW : Желтый
Примечания
: Требования к электропитанию приведены на паспортной табличке агрегата.
: TO INDOOR UNIT К внутреннему агрегату
: POWER SUPPLY Электропитание
: IN CASE OF COOLING ONLY TYPE Если используется тип только для охлаждения
: OUTDOOR Наружный
: CONDENSER Конденсатор
: DISCHARGE Нагнетание
Правильно
Провод со снятой изоляцией на клеммной колодке
Многожильный
провод
Круглый обжимной
наконечник провода
Неправильно
Правильно
Снимите изоляцию
на конце провода
до этого места.
Слишком длинный оголенный
конец может привести к поражению
электрическим током или к утечке тока.
Неправильно
C7, C8.................... Конденсатор
DB1, DB3............... Диодный мост
FU1, FU2, FU3 ...... Предохранитель
FU4 ........................ Устанавливаемый на месте предохранитель
IPM ........................ Интеллектуальный блок питания
L............................. Фаза
L803, L804............. Реактор
M1C ....................... Электродвигатель компрессора
M1F........................ Электродвигатель вентилятора
MRCW, MRM10,
MRM20, MR30....... Магнитное реле
N ............................ Нейтраль
Q1L ........................ Устройство защиты от перегрузки
Q1DI ...................... Детектор утечки на землю
PCB1, PCB2 ..........Печатная плата
S10, S11, S12, S20,
S40, S70, S80, S90,
HL3, HN3, X11A.....Разъем
R1T, R2T, R3T .......Термистор
SA1 ........................Устройство защиты от скачков напряжения
V1, V2, V3..............Варистор
X1M........................Клеммная колодка
Y1E ........................Змеевик электронного терморегулирующего
вентиля
Y1S ........................Обратный электромагнитный клапан
Z1C~Z4C ...............Фильтр для
подавления помех (с ферритовым
сердечником)
........................Защитное заземление
........................Заземление
