Daikin RX60G4V1B [8/20] Монтажный чертеж наружного агрегата

Daikin RXS60L2V1B [8/20] Монтажный чертеж наружного агрегата
4 Русский

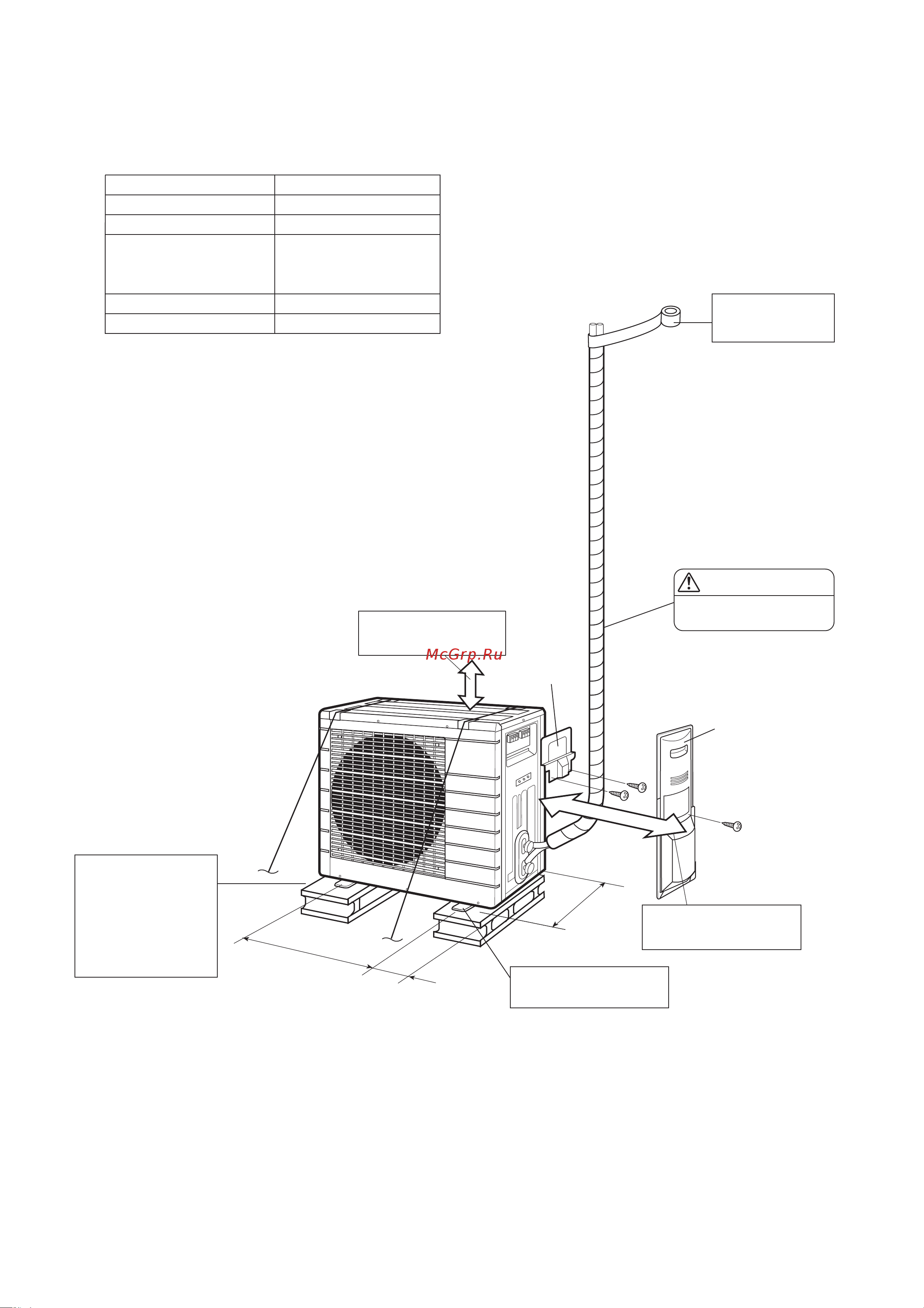

Монтажный чертеж наружного агрегата
330
580
120
**
*
*
**
(Центры отверстий
под болты опор)
Обеспечьте пространство для
обслуживания трубопроводов
и электрических деталей.
250 мм от стены
ПРЕДОСТЕРЕЖЕНИЕ
** Длина трубопровода
должна составлять 1,5–30 м.
Оберните изоляционную
трубу внешней
обмоткой снизу доверху.
Заглушка запорного
вентиля
Сервисная
крышка
Если возможно падение
агрегата, используйте болты
опор или проволоку.
В местах с плохим дренажем
используйте блочное
основание для наружного
агрегата.
Отрегулируйте высоту опоры,
чтобы агрегат располагался
горизонтально.В противном
случае возможна утечка или
скопление воды.
(Центры отверстий
под болт
ы опор)
(От края
агрегата)
Максимально допустимая высота трубопровода
Минимально допустимая длина трубопровода
Максимально допустимая длина трубопровода
30 м
1,5 м
20 м
Жидкостная линия
Газовая трубка
Наружный диаметр 6,4 мм
Наружный диаметр 12,7 мм
20 г/м
Дополнительный хладагент,
необходимый для участка
трубопровода хладагента,
за пределами длины 10 м.
Добавьте надлежащее количество дополнительного хладагента.
В противном случае возможно снижение производительности.
Предлагаемая длина самого короткого трубопровода должна составлять
1,5 м, чтобы предотвратить шум от наружного агрегата и вибрацию.
(Механический шум и вибрация могут возникать в зависимости от
особенностей монтажа агрегата и окружающей среды, в которой он используется.)
При подсоединении внутреннего агрегата FVXS длина самого короткого трубопровода
должна составлять, как минимум, приблизительно 2,5 м.
единицы измерения: мм
Оставить 300 мм
рабочего пространства под
поверхностью потолка.
