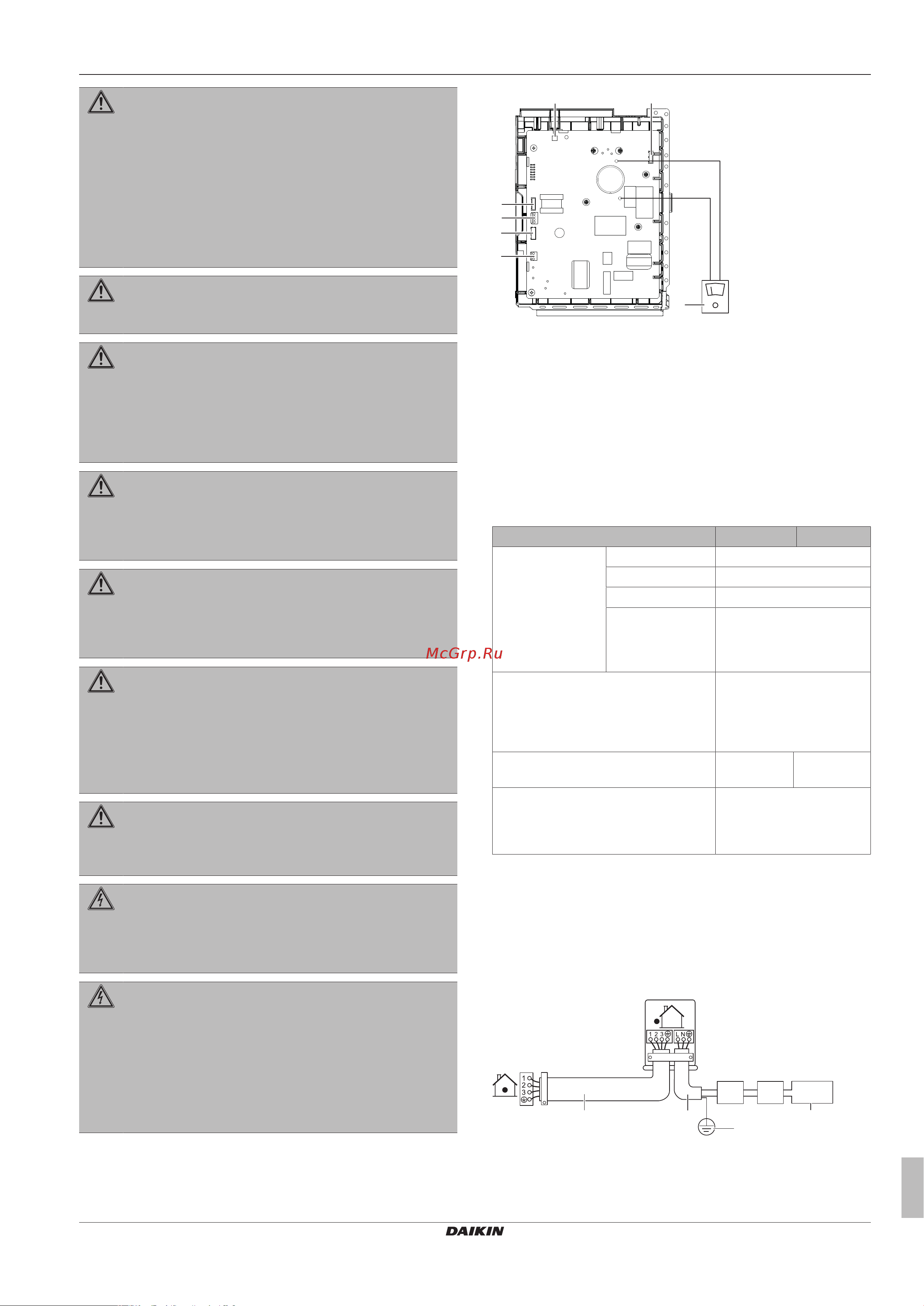

4 Монтаж
Руководство по монтажу
11
RXF50+60B2_RXF71A2_RXP50~71L2_(A)RXM42~71N2_RXJ50N2_
RXA42+50B2
Серия сплит-систем с хладагентом R32
3P512025-5E – 2018.05
ПРЕДУПРЕЖДЕНИЕ
▪ К прокладке электропроводки допускаются ТОЛЬКО
аттестованные электрики в СТРОГОМ соответствии
с действующим законодательством.
▪ Электрические соединения подключаются к
стационарной проводке.
▪ Все электрическое оборудование и материалы,
приобретаемые по месту монтажа, ДОЛЖНЫ
соответствовать требованиям действующего
законодательства.
ПРЕДУПРЕЖДЕНИЕ
Для электропитания ОБЯЗАТЕЛЬНО используйте
многожильные кабели.
ПРЕДУПРЕЖДЕНИЕ
Используйте автоматический выключатель с
размыканием всех полюсов, причем зазоры между
точками контакта должны составлять не менее 3 мм,
чтобы обеспечить разъединение по всем полюсам в
соответствии с условиями категории
перенапряженияIII.
ПРЕДУПРЕЖДЕНИЕ
Во избежание опасности замена поврежденного кабеля
электропитания производится ТОЛЬКО изготовителем,
сотрудником сервисной службы или иным
квалифицированным специалистом.
ПРЕДУПРЕЖДЕНИЕ
ЗАПРЕЩАЕТСЯ самостоятельно подводить к
внутреннему блоку электропитание. Это может
привести к поражению электрическим током или
возгоранию.
ПРЕДУПРЕЖДЕНИЕ
▪ НЕ используйте приобретаемые на месте
электрические детали внутри изделия.
▪ ЗАПРЕЩАЕТСЯ разветвление электропроводки
дренажного насоса и пр. от клеммной колодки. Это
может привести к поражению электрическим током
или возгоранию.
ПРЕДУПРЕЖДЕНИЕ
Держите соединительную проводку на расстоянии от
медных трубок без термоизоляции, которые
подвержены сильному нагреву.
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
Электропитание подается на все электрические детали
(в том числе термисторы). Не прикасайтесь к ним
голыми руками.
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
Перед обслуживанием отключите электропитание
более чем на 10 минут и убедитесь в отсутствии
напряжения на контактах емкостей основной цепи или
электрических деталях. Перед тем как касаться
деталей, убедитесь, что напряжение на них НЕ
превышает 50 В постоянного тока. Расположение
контактов показано на электрической схеме.
b
c
DC P1+
DC N1-
a
d
e
g
f
a Мультиметр (диапазон напряжения пост. тока)
b S80 – токоподводящий провод обратного
электромагнитного клапана
c S20 – токоподводящий провод электронного
расширительного клапана
d S40 – токоподводящий провод теплового реле
перегрузки
e S90 – токоподводящий провод термистора
f Светодиод
g S70 – токоподводящий провод электромотора
вентилятора
4.5.1 Характеристики стандартных
компонентов электропроводки
Элемент RXM71N Прочее
Кабель
электропитания
Напряжение 220~240В
Фаза 1~
Частота 50А
Размер проводки 3-жильный кабель
2,5мм
2
~4,0мм
2
H05RN-F (60245 IEC 57)
Соединительный кабель
(внутренний↔наружный блоки)
4-жильный кабель
1,5мм
2
~2,5мм
2
под
напряжение 220~240В
H05RN-F (60245 IEC 57)
Рекомендованные предохранители
(устанавливаются на месте)
20A 16A
Автоматический выключатель
защиты от замыкания на землю
Соответствие
законодательным
требованиям
ОБЯЗАТЕЛЬНО
4.5.2 Подключение электропроводки к
наружному блоку
1 Снимите крышку распределительной коробки.
2 Откройте зажим проводов.
3 Соединительный кабель подключается к источнику
электропитания следующим образом:
50 Hz
220-240 V
c d
f
a b e
a Соединительный кабель
b Кабель электропитания
c Плавки предохранитель по месту эксплуатации
d Автоматический выключатель защиты от замыкания на
землю
