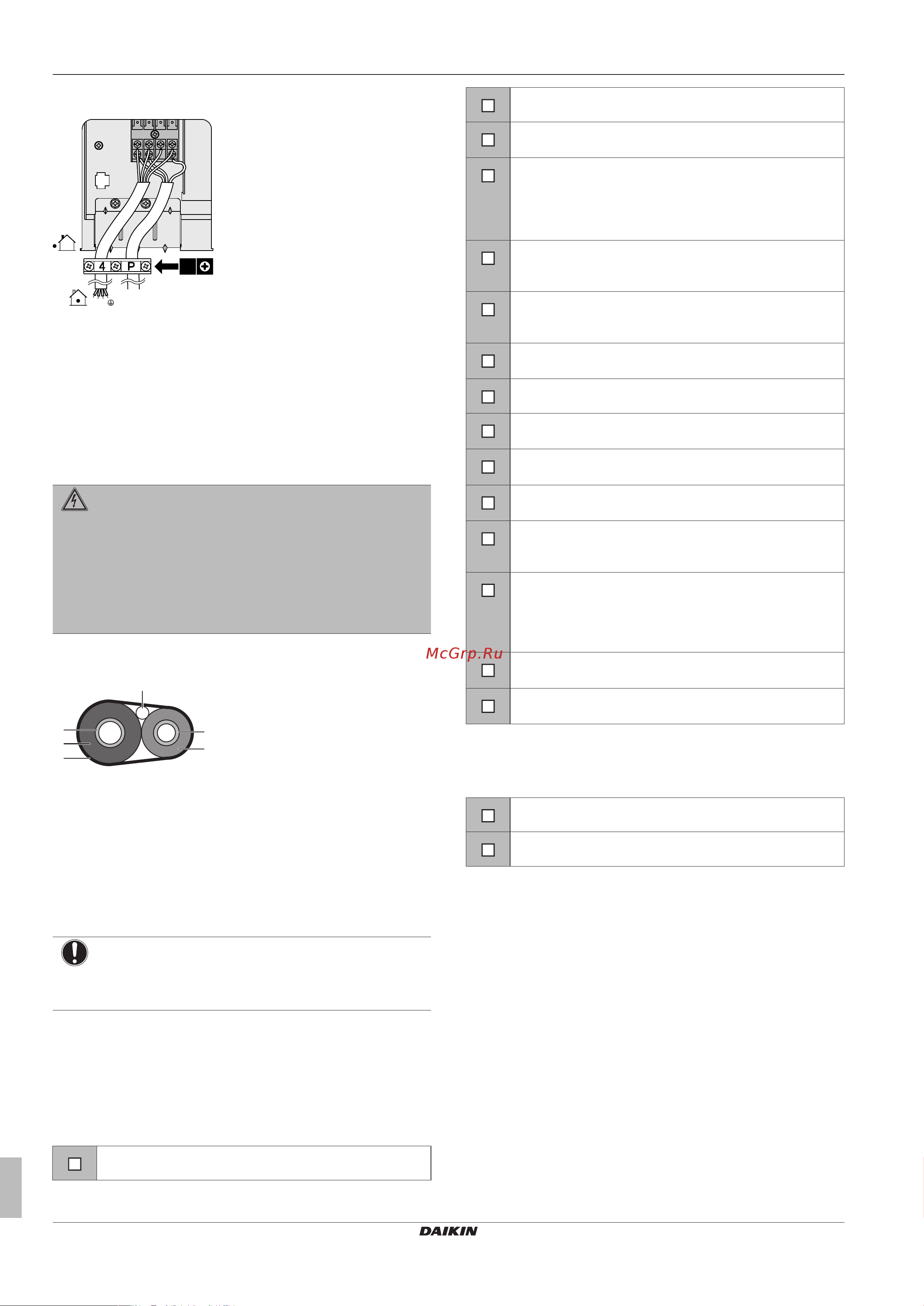

5 Пусконаладка
Руководство по монтажу
12
RXF50+60B2_RXF71A2_RXP50~71L2_(A)RXM42~71N2_RXJ50N2_
RXA42+50B2
Серия сплит-систем с хладагентом R32
3P512025-5E – 2018.05
e Электропитание
f Заземление
1 2 3
3×
4 Надежно затяните винты клемм. Рекомендуется
пользоваться крестовой отверткой.
5 Установите крышку распределительной коробки.
4.6 Завершение монтажа наружного
агрегата
4.6.1 Завершение монтажа наружного блока
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
▪ Проследите за тем, чтобы система была правильно
заземлена.
▪ Перед проведением обслуживания выключайте
электропитание.
▪ Установите распределительную коробку перед
включением электропитания.
1 Изолируйте и закрепите трубопровод хладагента и
соединительный кабель следующим образом:
f
b
a
e
d
c
a Газовая трубка
b Изоляция газовой линии
c Соединительный кабель
d Жидкостная линия
e Изоляция жидкостной линии
f Внешняя обмотка
2 Установите сервисную крышку.
5 Пусконаладка
ПРИМЕЧАНИЕ
НИКОГДА не эксплуатируйте блок без термисторов и/
или датчиков/реле давления. Это может привести к
возгоранию компрессора.
5.1 Предпусковые проверочные
операции
После монтажа блока проверьте, прежде всего, следующее.
После выполнения проверки по всем пунктам блок
НЕОБХОДИМО закрыть, и ТОЛЬКО после этого на него можно
подавать электропитание.
Внутренний агрегат установлен правильно.
Наружный агрегат установлен правильно.
Система надлежащим образом заземлена а
заземляющие клеммы надежно закреплены.
Предохранители или иные предохранительные
устройства устанавливаются по месту монтажа
оборудования согласно указаниям, изложенным в
этом документе. Замена их перемычками НЕ
допускается.
Напряжение питания соответствует значению,
указанному на имеющейся на блоке
идентификационной табличке.
В распределительной коробке НЕТ неплотных
соединений или поврежденных электрических
компонентов.
Внутри комнатного и наружного блоков НЕТ
поврежденных компонентов и сжатых труб.
НЕТ утечек хладагента.
Трубопроводы хладагента (газообразного и
жидкого) термоизолированы.
Установлены трубы надлежащего размера, и сами
трубопроводы правильно изолированы.
Запорные вентили наружного агрегата (для газа и
жидкости) полностью открыты.
Проводка между наружным и внутренним агрегатами
проложена согласно настоящему документу и
действующему законодательству.
Дренаж
Проследите за тем, чтобы слив был равномерным.
Возможное следствие: Возможно вытекание
конденсата.
На внутренний блок поступают сигналы с интерфейса
пользователя.
Указанные провода используются для
соединительного кабеля.
5.2 Перечень проверок во время
пуско-наладки
Выпуск воздуха.
Пробный запуск.
5.3 Для проведения пробного
запуска
Предварительные условия: Источник электропитания
ДОЛЖЕН находиться в пределах указанного расстояния.
Предварительные условия: Пробный запуск можно выполнять
в режиме как охлаждения, так и обогрева.
Предварительные условия: Пробный запуск выполняется по
инструкциям в руководстве по эксплуатации внутреннего блока
для проверки работоспособности всех функций, деталей и
узлов.
1 В режиме охлаждения нужно выбрать самую низкую
программируемую температуру. В режиме обогрева нужно
выбрать самую высокую программируемую температуру.
При необходимости пробный запуск можно прерывать.
2 По окончании пробного запуска задайте нормальную
температуру. В режиме охлаждения: 26~28°C, в режиме
обогрева: 20~24°C.
