6 nРусский
Установка наружного блока

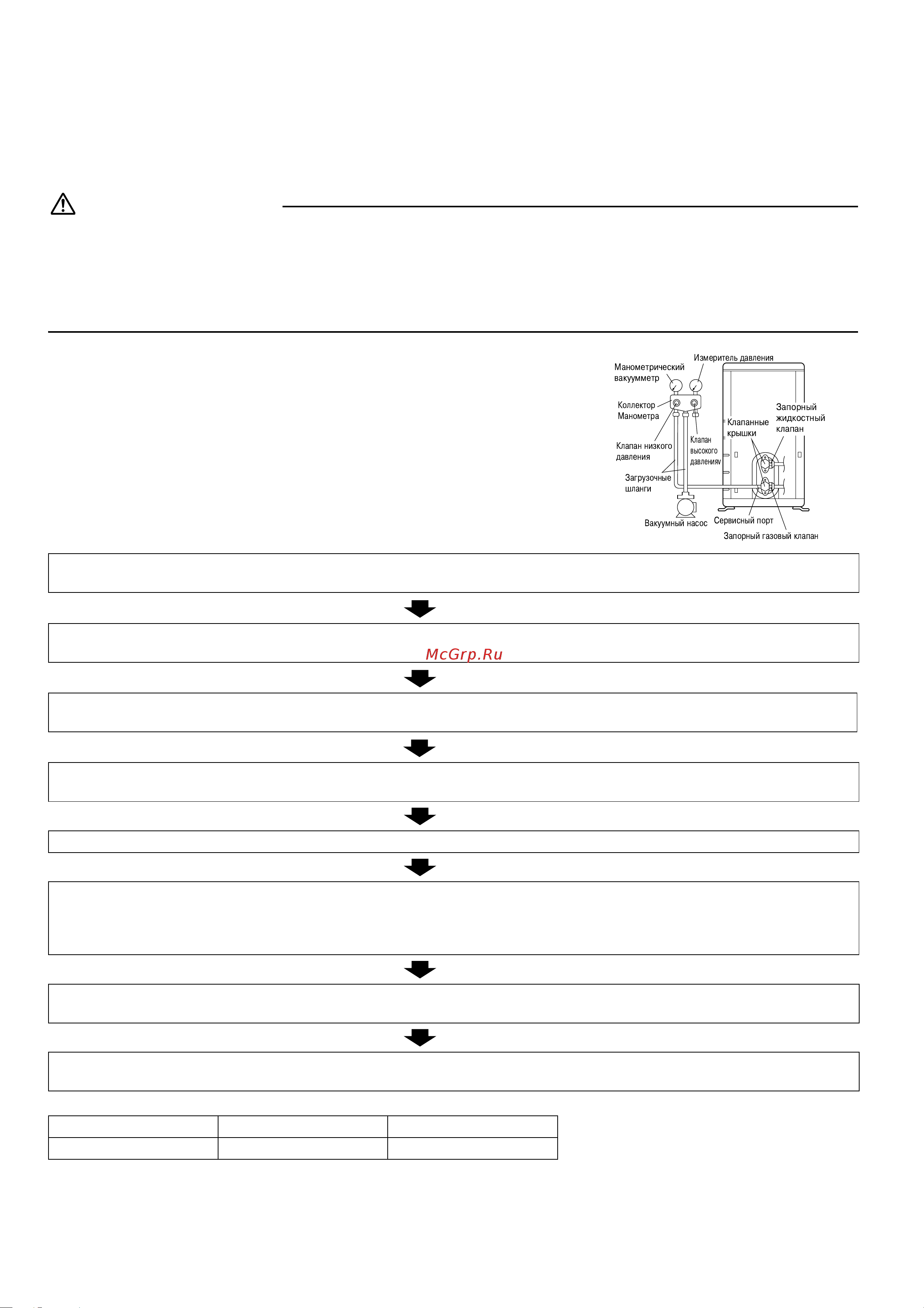

4. Откачка воздуха вакуумным насосом и проверка герметичности.
• По завершении прокладки трубопроводов следует откачать воздух вакуумным насосом и проверить
герметичность.
ПРЕДУПРЕЖДЕНИЕ
1) Не примешивайте в процессе охлаждения какие-либо вещества, кроме заданного хладагента (R410A).
2) Если возникла утечка газообразного хладагента, выполните проветривание помещения как можно скорее и в как
можно большей степени.
3)
R410A, а также другие хладагенты, всегда следует собирать и не выпускать непосредственно в окружающую среду.
4) Пользуйтесь вакуумным насосом исключительно для R410A. Использование одного и того же вакуумного насоса для
работы с различными хладагентами может привести к повреждению вакуумного насоса или блока.
• При использовании дополнительного хладагента удалите воздух из труб
хладагента и внутреннего агрегата с помощью вакуумного насоса, после
чего
заправьте дополнительный хладагент.
• Для воздействия на шток запорного клапана пользуйтесь шестигранным
гаечным ключом (4мм).
• Все стыки труб для хладагента необходимо затягивать гаечным ключом
с ограничением по крутящему моменту до указанной величины крутящего
момента затягивания.
*1. Соотношение между длиной трубы и временем работы вакуумного насоса.
*2. Если стрелка манометрического вакуумметра резко отклоняется назад, возможно примешивание к хладагенту воды или
неплотный контакт в месте стыка труб. Проверьте все стыки труб и при необходимости заново затяните гайки, после
чего заново выполните шаги 2) – 4).
1) Присоедините утолщение загрузочного шланга (подводимого от коллектора манометра) к сервисному порту газового
запорного клапана.
2) Полностью откройте клапан низкого давления (Lo) коллектора манометра и полностью закройте его клапан высокого
давления (Hi). (Никакие операции с клапаном высокого давления в дальнейшем не выполняются.)
3) Выполните вакуумную откачку воздуха и убедитесь в том, что показания манометрического вакуумметра составляют
–0,1МПа (–76см. рт. ст.)*1.
4)
Закройте клапан низкого давления коллектора манометра (Lo) и прекратите вакуумную откачку. (Оставьте это состояние
на несколько минут и проследите за тем, чтобы стрелка манометрического вакуумметра не отклонялась назад.)*2.
5) Снимите крышки с жидкостного запорного клапана и газового запорного клапана.
6) Поверните шток жидкостного запорного клапана на 90 градусов против часовой стрелки шестигранным гаечным
ключом с целью открытия клапана. Спустя 5 минут закройте его и проконтролируйте отсутствие утечки газа.
Пользуясь мыльной водой, проверьте отсутствие утечек газа из раструба комнатного блока и раструба наружного
блока и из клапанных штоков. По окончании проверки протрите насухо
все обработанные мыльным раствором места.
7) Отсоедините загрузочный шланг от сервисного порта газового запорного клапана, затем полностью откройте
жидкостный и газовый запорные клапаны. (Не пытайтесь повернуть шток клапана дальше его стопора.)
8) Затяните клапанные крышки и колпачки сервисного порта для газового и жидкостного клапанов гаечным ключом с
ограничением по крутящему моменту до требуемой величины крутящего момента.
Длина трубы До 15 метров Более 15 метров
Время работы Не менее 10 минут Не менее 15 минут
