nРусский 7
Русский
Установка наружного блока

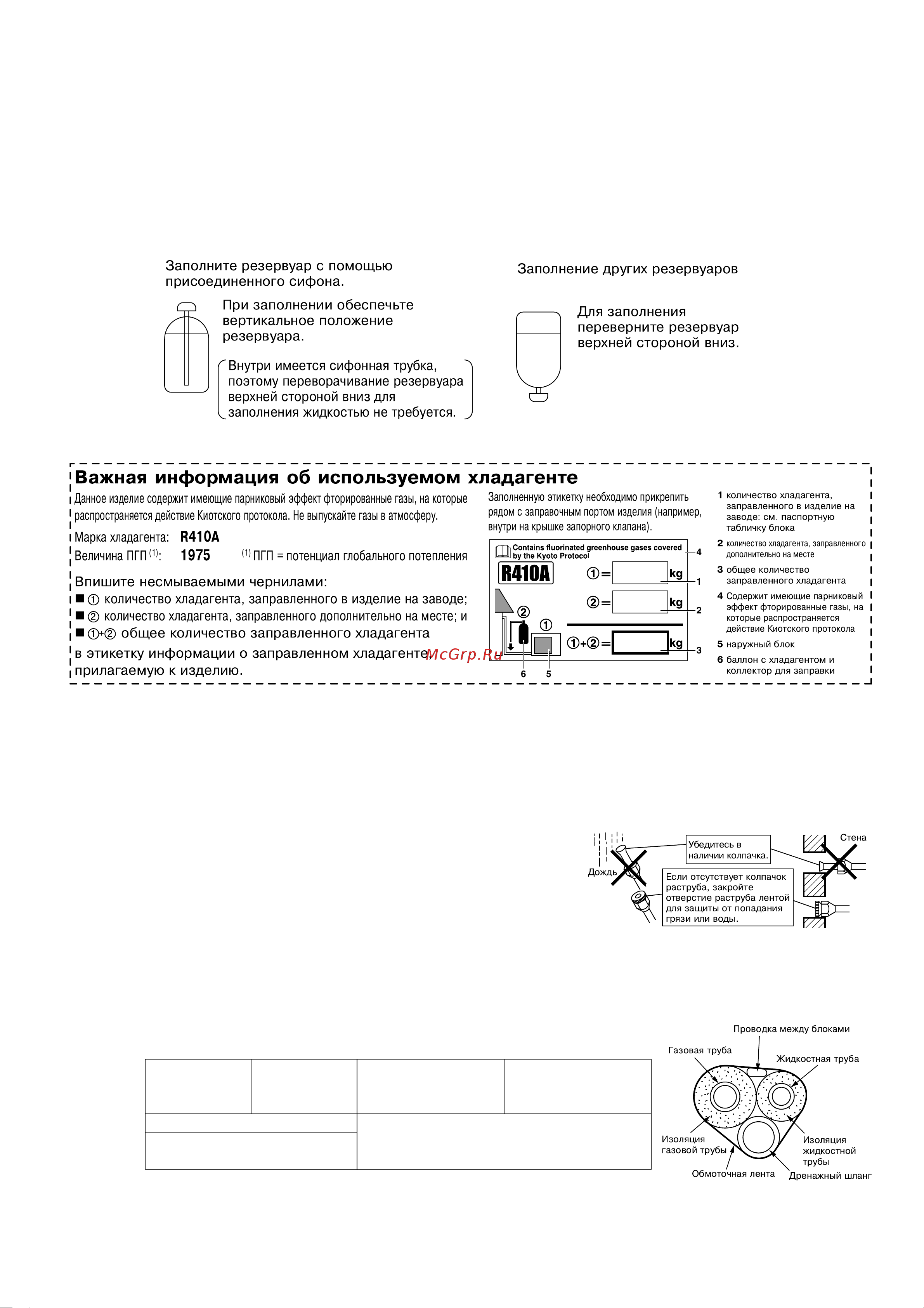

5. Повторная заливка хладагента.
Проверьте тип подлежащего использованию хладагента на шильдике устройства.
Меры предосторожности при добавлении R410A
Выполняйте заливку в жидком виде из жидкостной трубы.
Данный хладагент имеет смешанный состав, поэтому при добавлении его в газообразном виде может измениться состав
хладагента, что воспрепятствует нормальной работе.
1) До загрузки проконтролируйте возможное присоединение к резервуару сифона. (При наличии сифона должно
отображаться сообщение типа “ сифон для заливки жидкости присоединен ”.)
• Для обеспечения нужного давления и предотвращения помех со стороны посторонних предметов пользуйтесь
приспособлениями для R410A.
ПРИМЕЧАНИЕ
В ряде стран законодательно предусмотрен перевод на соответствующий государственный язык закрепленных на агрегате
уведомлений о нормативных актах ЕС в отношении фторированных газов, способствующих созданию парникового
эффекта. Поэтому в комплектацию агрегата входит дополнительная этикетка с многоязычной информацией
о
фторированных газах, способствующих созданию парникового эффекта.
На обороте этикетки имеются иллюстрированные указания о том, как ее наклеить.
6. Трубопровод для хладагента.
6-1 Меры предосторожности при работе с трубами.
1)
Защищайте открытый конец трубы от попадания пыли и влаги.
2) Все изгибы труб должны быть как можно более плавными.
Для
изгиба пользуйтесь гибочной машиной для труб.
6-2 Выбор меди и теплоизоляционных материалов.
При выборе для работы медных труб и арматуры из рыночного
ассортимента следите за выполнением указанных ниже требований.
1) Изоляционный материал: пенополиэтилен
Коэффициент теплопередачи: 0,041 to 0,052Вт/мК (0,035–0,045ккал/(м-час •°C)
Температура на поверхности трубы для газообразного хладагента достигает максимума 110°C
Выбирайте теплоизоляционные материалы, выдерживающие эту температуру.
2)
Проконтролируйте изоляцию как газового, так и жидкостного трубопровода
и
соблюдение габаритов изоляционного покрытия, указанных ниже.
3) Для линий газообразного и жидкого хладагента должна использоваться
отдельная теплоизоляция.
Сторона газа
Сторона
жидкости
Тепловая изоляция
газовой трубы
Тепловая изоляция
жидкостной трубы
O.D. 9,5мм O.D. 6,4мм I.D. 12-15мм I.D. 8-10мм
Минимальный радиус изгиба
Толщина 10мм Мин.30мм или более
Толщина 0,8мм (C1220T-O)
!" "
!
#
!" "
3
5
6
2
1
4
n
n
n
!" #$
"% %&
' ( % ) !## #
** ) + & , ") #"&
-
./.
01
01
./. 2 $ *
& "%
"
!
"
3( % )
!## #
**
) +
"()
#
*
4"% !"
* * 0
" 1&
