English - 9

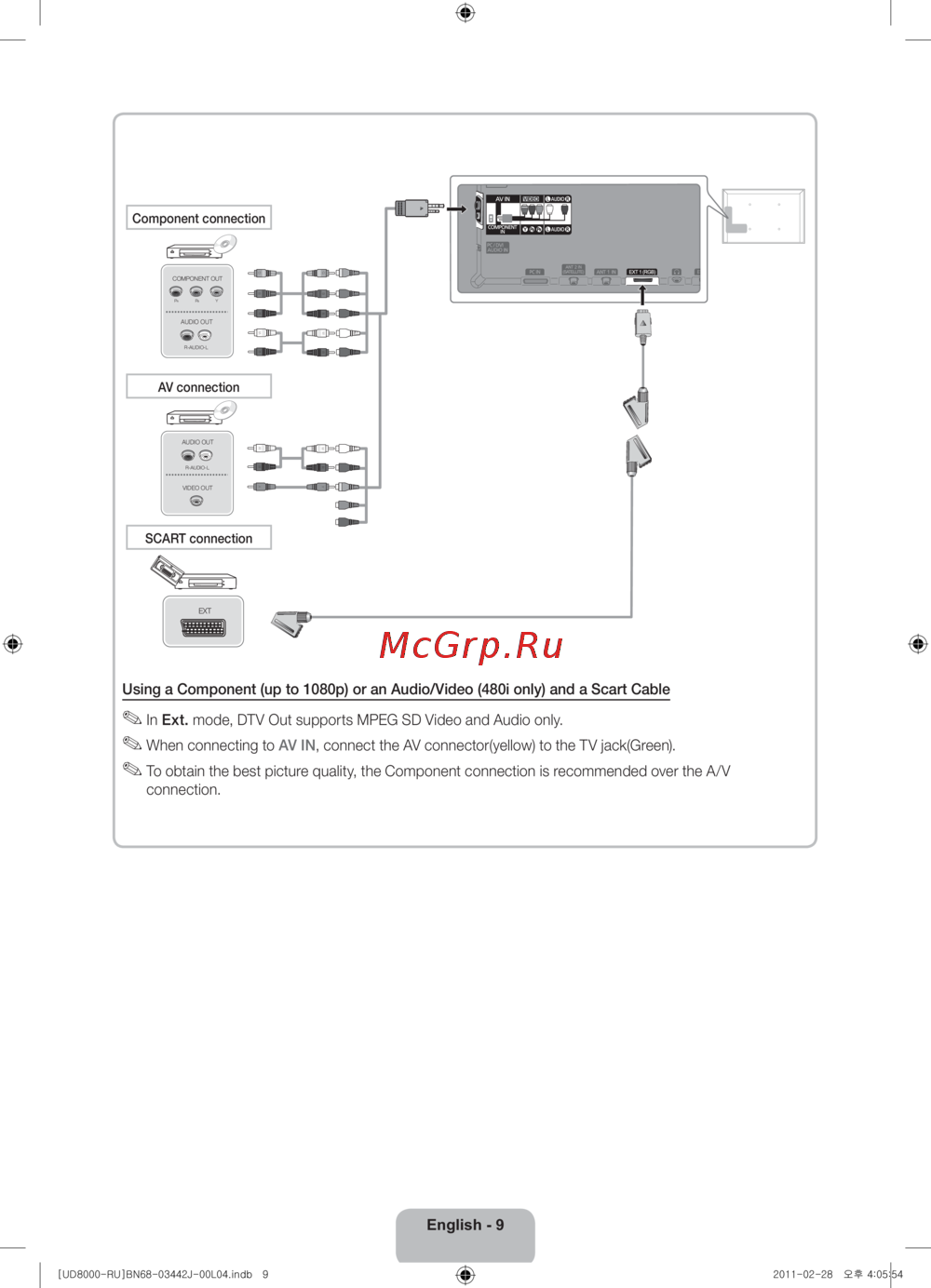

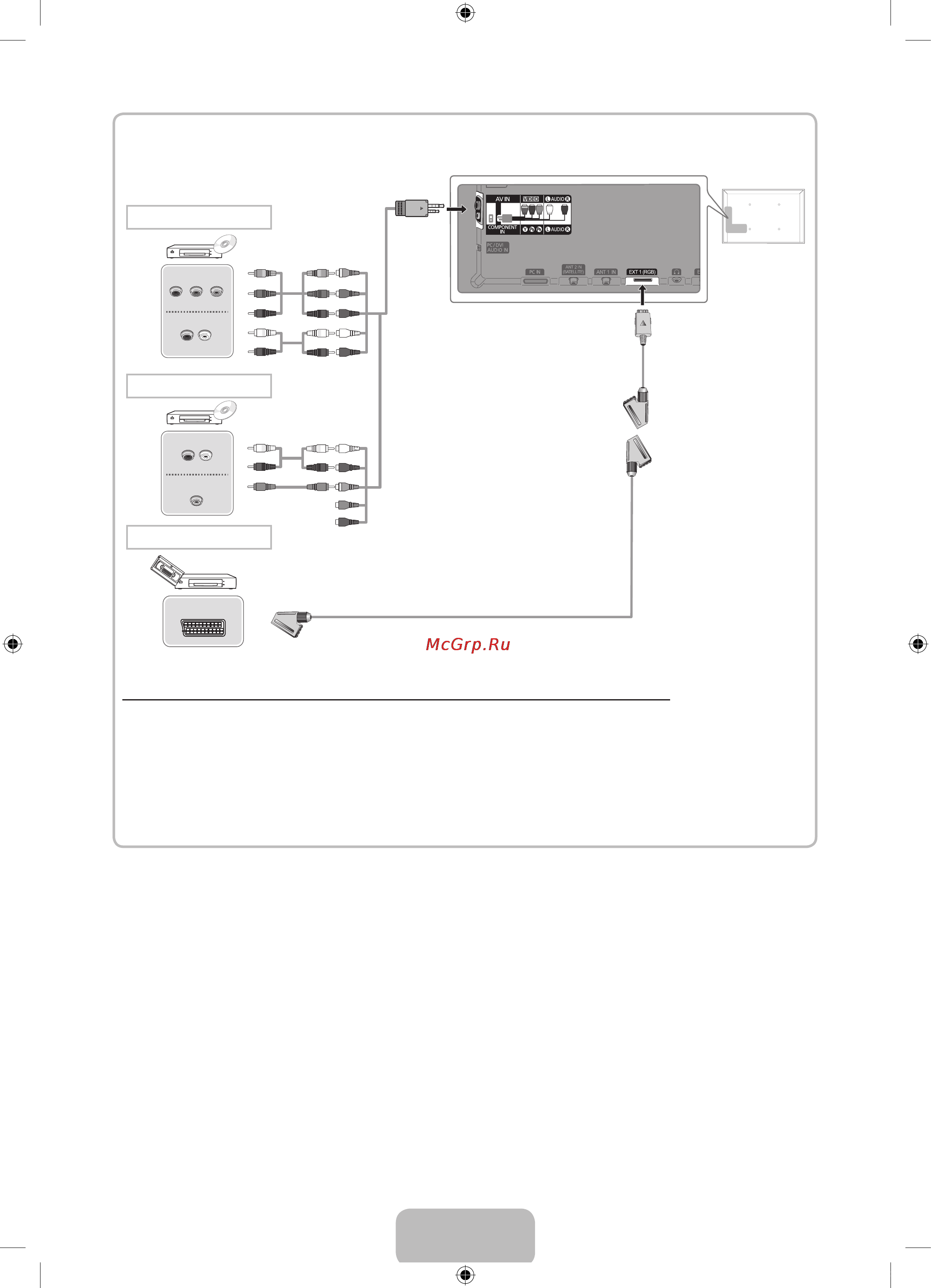

Using a Component (up to 1080p) or an Audio/Video (480i only) and a Scart Cable
✎
In Ext. mode, DTV Out supports MPEG SD Video and Audio only.
✎
When connecting to AV IN, connect the AV connector(yellow) to the TV jack(Green).
✎
To obtain the best picture quality, the Component connection is recommended over the A/V
connection.
AUDIO OUT
R-AUDIO-L
VIDEO OUT
AUDIO OUT
R-AUDIO-L
P
R
P
B
Y
COMPONENT OUT
G
B
B
W
W
R
R
Y
Y
W
W
R
R
R
R
G
EXT
Component connection
AV connection
SCART connection
[UD8000-RU]BN68-03442J-00L04.indb 9 2011-02-28 오후 4:05:54
