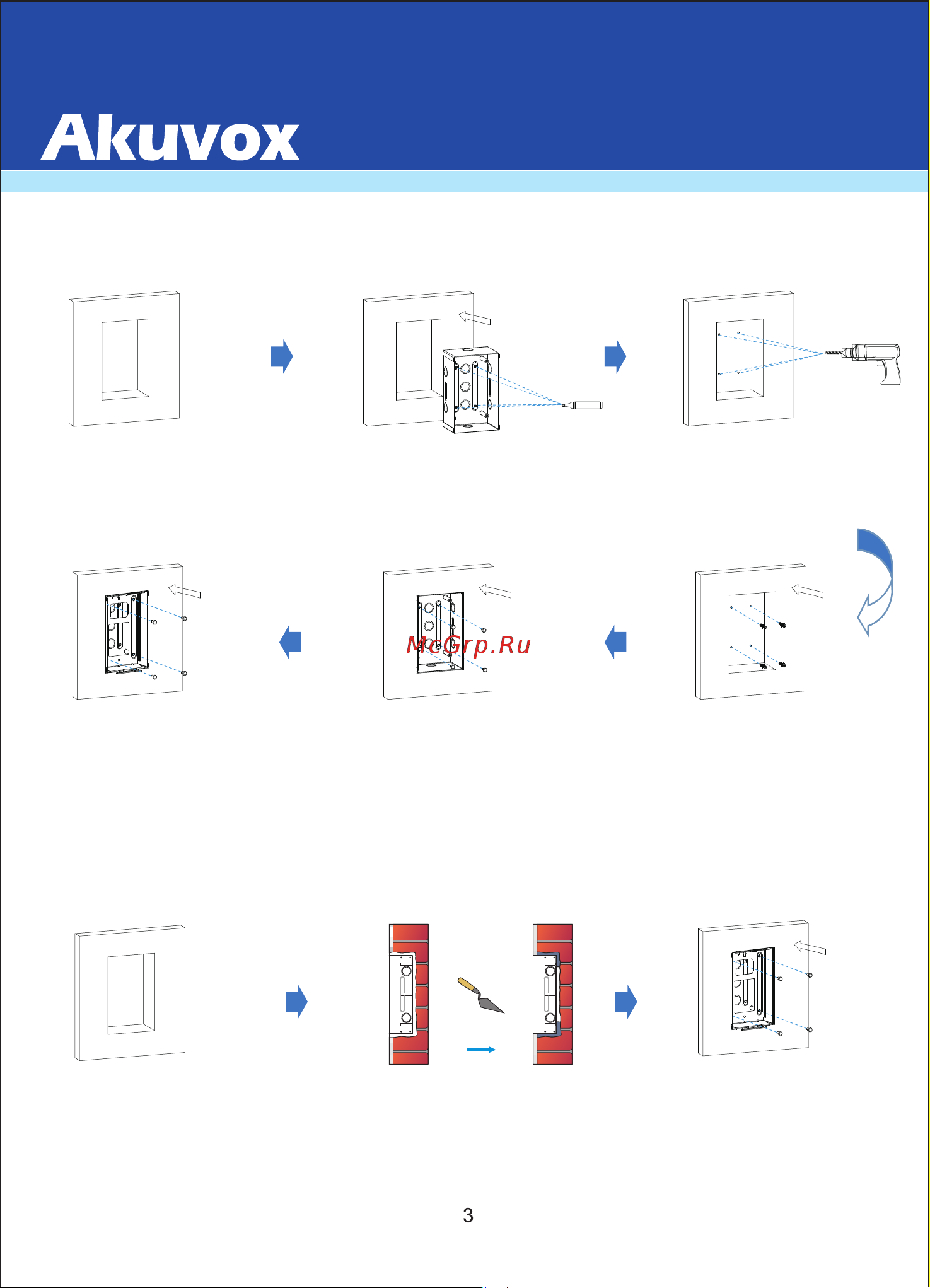

Врезной монтаж
Вырежьте прямоугольное отверстие
(д*в*г = 155*95.5*65 мм)
для установки монтажной врезной коробки.
Примечание: размер отверстия
должен быть немного больше чем
рекомендованный, чтобы разместить все
коммутационные кабели.
Поместите врезную монтажную коробку в
отверстие и убедитесь, что все коммутационные
кабели проходят через отверстие для прокладки
кабелей. Затем отметьте 4 отверстия для установки
монтажной коробки в стене.
Снимите монтажную коробку и
сделайте 4 отверстия диаметром 5 мм
на отмеченных местах.
Вставте дюбели в ранее
сделанные отверстия.
Поместите врезную монтажную коробку
в прямоугольное отверстие, пока края коробки
не выровняются со стеной, и проложите все кабели
через отверстие для прокладки кабелей. Закрепите
монтажную коробку с помощью 4 шурупов 4х20.
Затем используйте цемент или другие неагрессивные
клеящие составы, чтобы заполнить зазор между
стеной и монтажной коробкой.
Используйте цемент или другие неагрессивные
клеящие составы, чтобы заполнить зазор между
стеной и монтажной коробкой. Подождите пока
состав застынет и переходите к следующему шагу
Установите кронштейн врезного монтажа
в монтажную врезную коробку с
помощью 4-х винтов М4х10.
Для монтажа без шурупов 4х20 пожалуйста следуйте указанным ниже инструкциям
Вырежьте прямоугольное отверстие
(д*в*г = 155*95.5*65 мм)
для установки врезной коробки.
Примечание: размер отверстия
должен быть немного больше чем
рекомендованный, чтобы разместить все
коммутационные кабели.
Установите кронштейн врезного монтажа
в монтажную врезную коробку с
помощью 4-х винтов М4х10.
