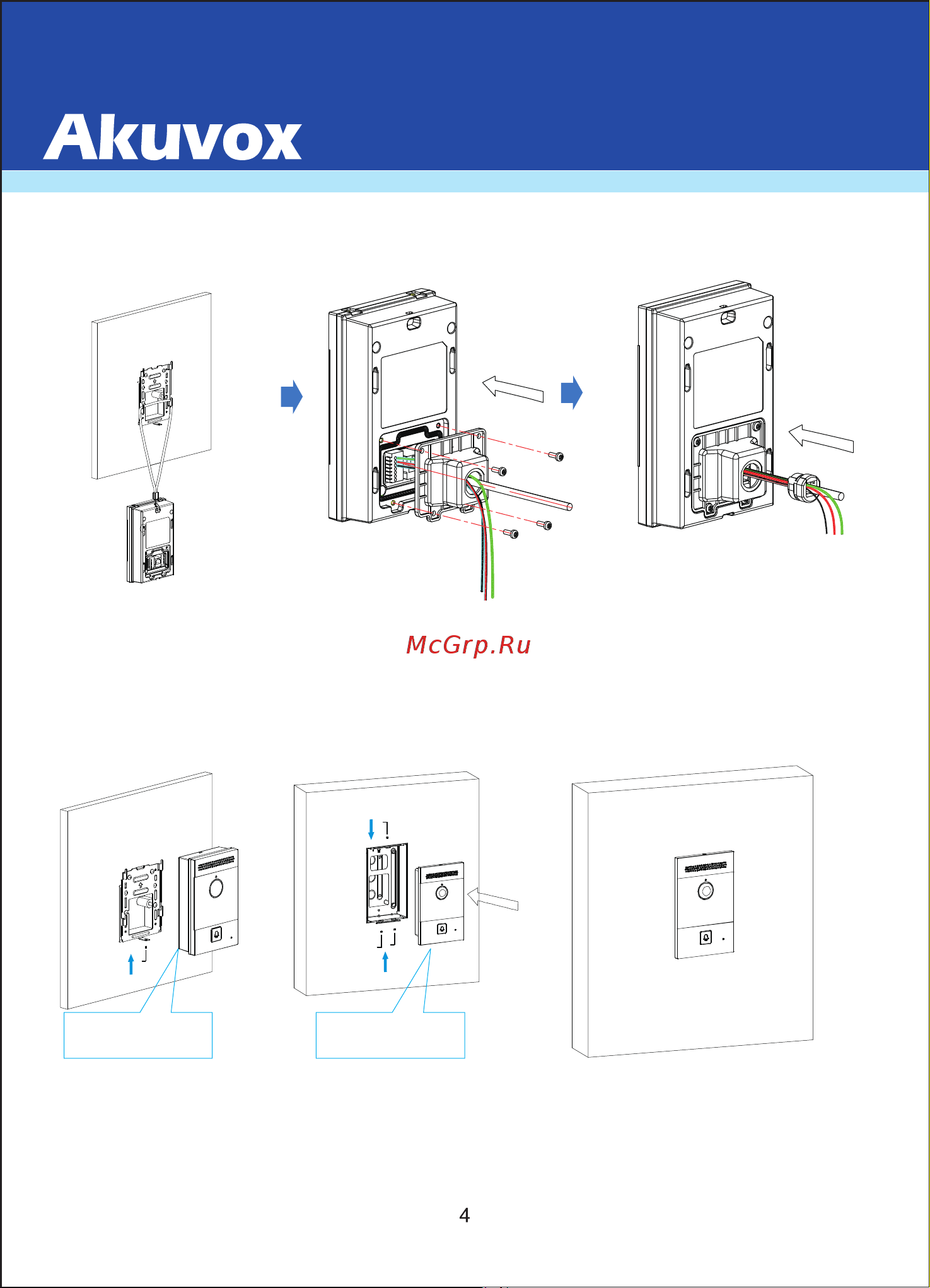

Шаг 2: установка задней крышки

Для удобной коммутации

повесьте R20X на кронштейн

настенного монтажа/кронштейн

врезного монтажа с помощью петли.

Проложите кабели через заднюю крышку

и подключите в соответствующие гнезда

главной панели. Закрепите заднюю

крышку с помощью 4-х винтов М3х8.

Проложите кабели через уплотнительную втулку и

прижмите ее до фиксации к задней крышке.

Шаг 3: монтаж устройства

Настенный монтаж:

один винт М3х6

Врезной монтаж:

три винта М3х6

Поместите устройство в монтажные пазы кронштейна настенного

монтажа/кронштейна врезного монтажа, чтобы край корпуса устройства

выровнялся с краем стены. Затем потяните устройство вниз и убедитесь,

что монтажные желобы устройства зацепились за фиксаторы задней панели.

Закрепите устройство шестигранным ключем с помощью винтов

с шестигранной головкой.

Завершите монтаж.
