Akuvox R26P OW [2/6] R26x краткое руководство

Установка

Закрепите кронштейн настенного монтажа

с помощью 4-х шурупов 4х20 и 2-х винтов

М4х30.

Вставте дюбели в отверстия.

Примечание:

помимо подрозетника типа 86х86 мм (стандарт КНР)

допускается использование любых других

подрозетников необходимого размера.

Закрепите кронштейн

настенного крепления с помощью

4-х шурупов 4х20.

www.akuvox-rus.ru

R26X

Краткое руководство

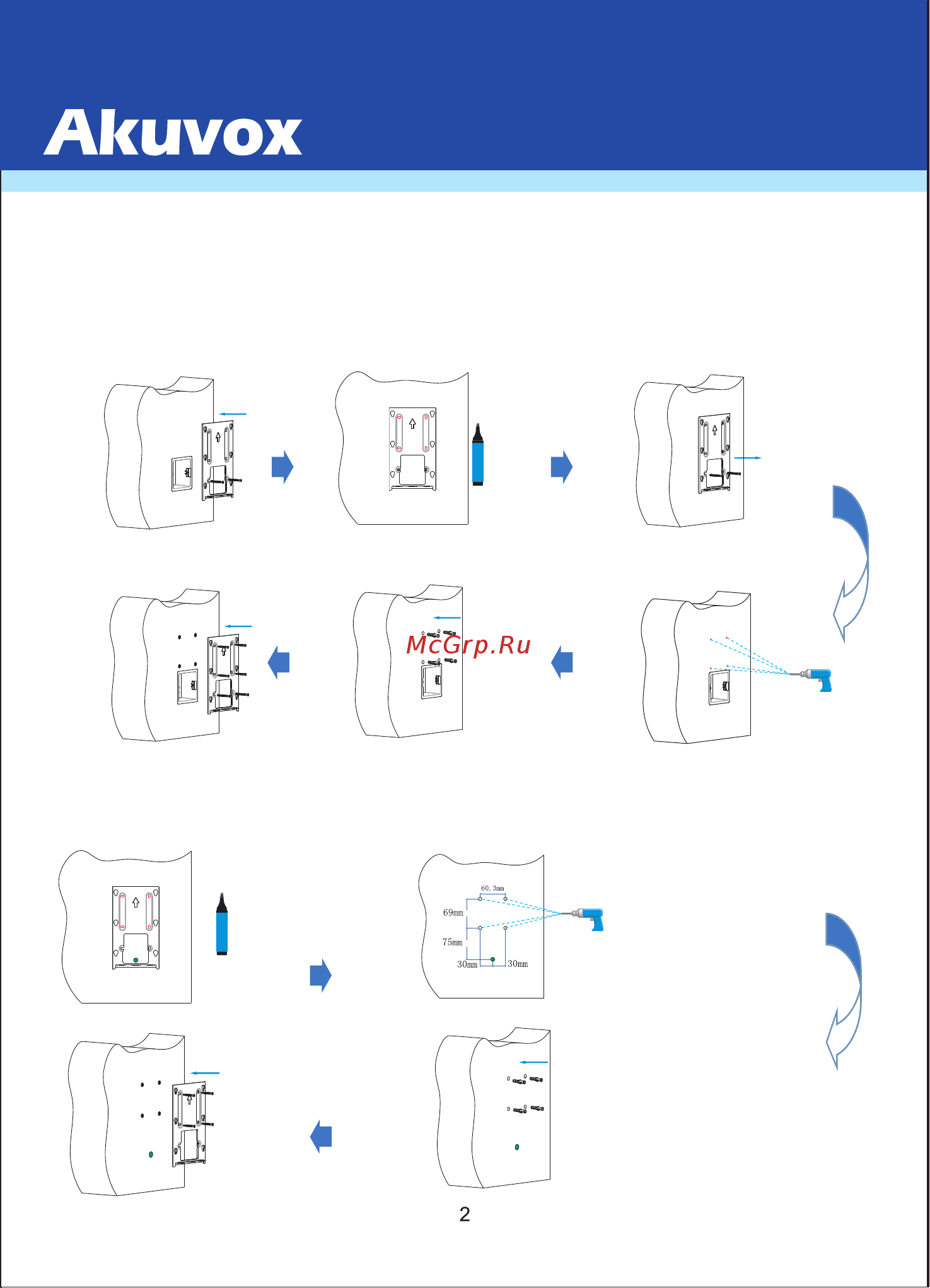

Шаг 1: установка кронштейна

Настенный монтаж

Поверх подрозетника 86х86 мм

Установите кронштейн настенного

монтажа на 86-й подрозетник с

помощью 2-х винтов М4х30.

Отметьте на стене 4 отверстия

для кронштейна настенного

монтажа.

Открутите 2 винта М4х30 и

снимите кронштейн.

Сделайте 4 отверстия диаметром

5 мм на отмеченных местах.

Вставте дюбели в отверстия.

Без подрозетника

Отметьте 4 отверстия на

стене для установки

кронштейна настенного

монтажа.

Сделайте 4 отверстия диаметром 5 мм на

отмеченных местах

*Пожалуйста обратите внимание

на относительное положение

отверстий на рисунке слева.
