R26X

Краткое руководство

R26X

Краткое руководство

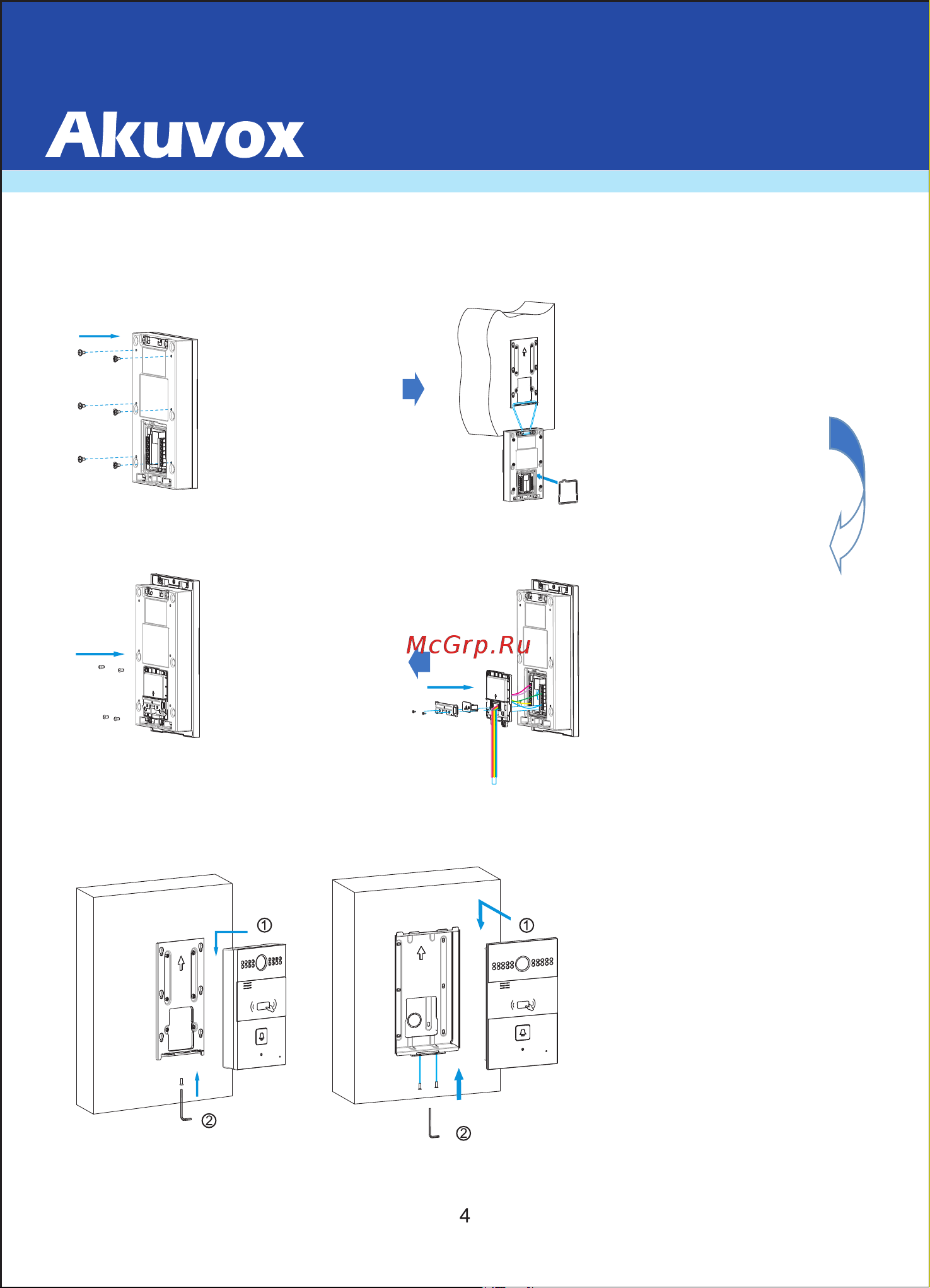

Шаг 2: установка задней крышки

Закрутите 6 винтов с

шестигранной головкой

на задней стороне R26X

(только для настенного

монтажа).

Для удобной коммутации

повесьте R26X на кронштейн

настенного монтажа/кронштейн

врезного монтажа с помощью петли.

Затем вставте силиконовое

уплотнительное кольцо в

монтажный желоб.

Проложите кабели через кабельный канал

и подключите в соответствующие гнезда

главной панели. Выберите резиновую

заглушку подходящего размера для

фиксирования кабелей, затем закрепите

фиксирующую пластину

с помощью 2-х винтов ST1.7х4.

Зафиксируйте заднюю

крышку с помощью 4-х

винтов М3х5.

Шаг 3: монтаж устройства

1.Поместите устройство в монтажные пазы

кронштейна настенного монтажа/кронштейна врезного

монтажа, чтобы край корпуса устройства выровнялся с

краем стены. Затем потяните устройство вниз

и убедитесь, что монтажные желобы устройства

зацепились за фиксаторы задней панели.

2.Закрепите устройство шестигранным ключем

с помощью винтов с шестигранной головкой.

Один винт М3х6 Два винта М3х10.5
