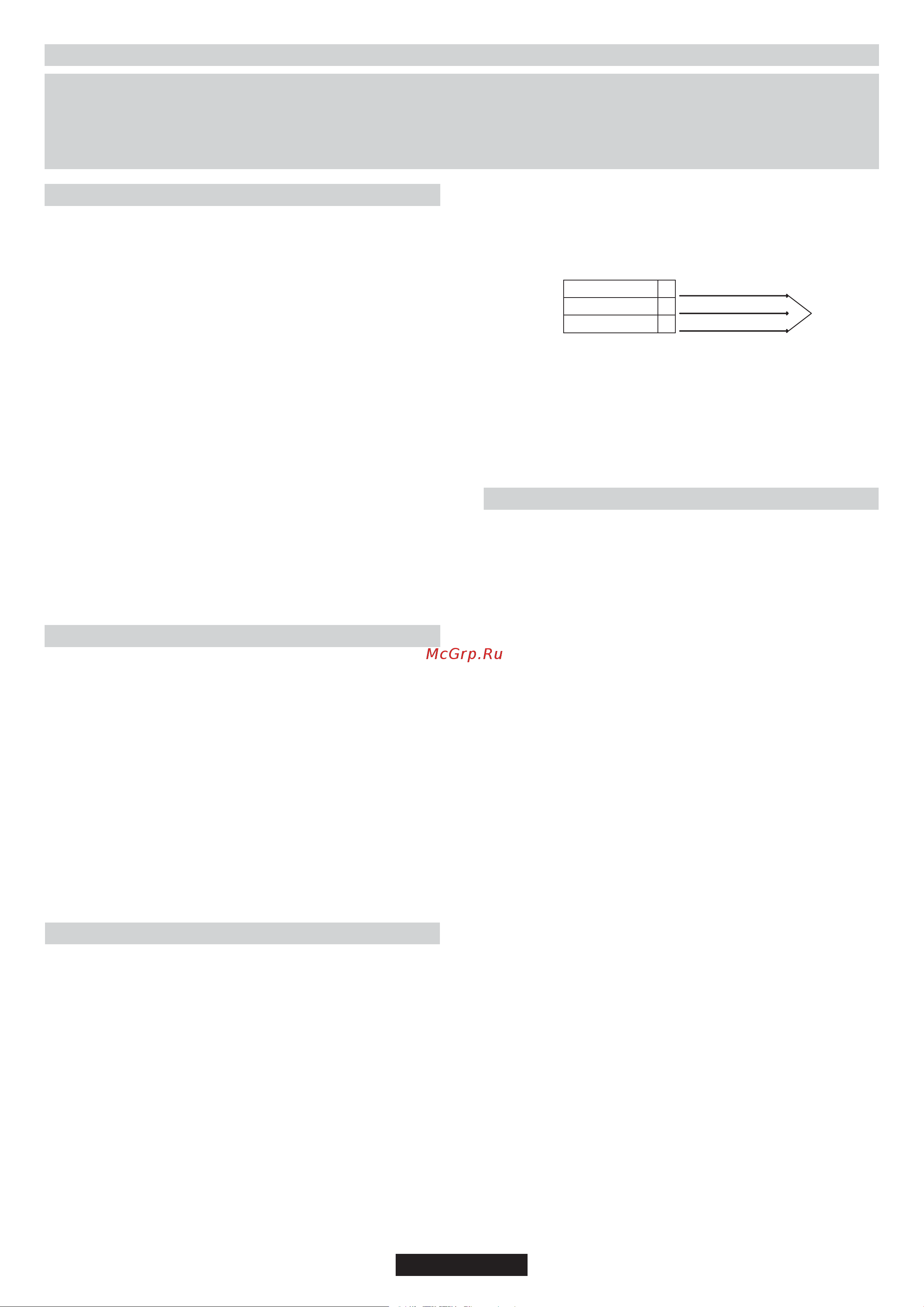

26 PL
Płytę można zamontować w dowolnym blacie kuchennym, który jest
odporny na działanie temperatury do 100C oraz posiada grubość 25-
45 mm. Wymiary otworu, który należy wyciąć w blacie kuchennym,
podane są na Rysunku 2.
Jeżeli kuchenka jest montowana obok szafki kuchennej, odległość
pomiędzy płytą i szafką musi być co najmniej 15 cm (patrz Rysunek 4);
natomiast odległość pomiędzy płytą i ścianą kuchni musi być co
najmniej 5,5 cm.
Odległość pomiędzy płytą i szafką lub jakimkolwiek urządzeniem
zamontowanym nad kuchenką (np. okapem) musi być nie mniejsza
niż 70 cm (Rysunek 4).
Jeżeli pod zabudowaną płytą znajduje się dostępna przestrzeń,
konieczne jest zamontowanie przegrody z materiału izolacyjnego (np.
drewna) (Rysunek 3).
Uwaga - Na Rysunku 1 pokazano sposób przyklejenia uszczelki.
Płytę należy zamocować przy użyciu uchwytów znajdujących się w jej
wyposażeniu, korzystając z otworów wykonanych w podstawie płyty.
W przypadku montowania płyty o szerokości 60 cm nad piekarnikiem,
który nie jest wyposażony w obieg chłodzący, zaleca się utworzenie
otworów w zabudowie w celu zapewnienia prawidłowego przepływu
powietrza.
2
Wielkość tych otworów powinna wynosić co najmniej 300 cm i należy
je rozmieścić w sposób pokazany na Rysunku 5.
W przypadku montowania płyty o szerokości 75 cm nad piekarnikiem
do zabudowy, piekarnik musi być wyposażony w obieg chłodzący.
1.1. ZABUDOWA
1.2. ODPOWIEDNIE POMIESZCZENIE
Urządzenie pusi być zainstalowane zgodnie z obowiązującymi
przepisami i w miejscu dobrze wentylowanym. Proszę zapoznać się z
instrukcją przed przystapieniem do instalacji.
W przestrzeni, w której zainstalowana jest kuchenka gazowa
powstają duże ilości ciepła i pary. Dlatego też, konieczne jest
zapewnienie dobrej wentylacji poprzez utrzymywanie naturalnego
obiegu powietrza lub poprzez zamontowanie okapu kuchennego z
wyciągiem. W przypadku długiego i intensywnego użytkowania
kuchenki, konieczne może być zastosowanie dodatkowej wentylacji,
na przykład poprzez otwarcie okna lub zwiększenie obrotów
wentylatora.
Przy braku możliwości zamontowania okapu, w ścianie zewnętrznej
lub w oknie należy zainstalować wentylator elektryczny pod
warunkiem, że pomieszczenie posiada otwory odpowietrzające.
Wentylator elektryczny powinien zapewniać pełną wymianę
powietrza w kuchni w tempie 3-5 razy na godzinę. Instalator powinien
przestrzegać obowiązujących w danym kraju przepisów.
2.1. PODŁĄCZENIE DO SIECI ELEKTRYCZNEJ
Upewnić się, że napięcie w sieci odpowiada napięciu podanemu na
tabliczce znamionowej znajdującej się na obudowie urządzenia.
Przed podłączeniem, sprawdzić obwód uziemienia.
Zgodnie z przepisami prawa, niniejsze urządzenie musi być
uziemione. W razie nie przestrzegania tego wymagania, producent
nie poniesie żadnej odpowiedzialności za jakiekolwiek szkody w
stosunku do osób lub mienia. Jeżeli kabel zasilający nie posiada
wtyczki, należy zamontować wtyczkę dopasowaną do obciążenia
wskazanego na tabliczce znamionowej urządzenia. Przewód
uziemienia jest w kolorze żółtozielonym. Wtyczka powinna być
zawsze dostępna.
W przypadku gdy płyta podłączona jest bezpośrednio do sieci
elektrycznej, konieczne jest zainstalowanie wyłącznika
automatycznego.
W razie uszkodzenia kabla zasilającego, musi on być wymieniony
przez wykwalifikowanego elektryka w celu wyeliminowania
potencjalnych zagrożeń.
Przewód uziemienia (w kolorze żółtozielonym) musi być co najmniej
10 mm dłuższy niż przewód fazowy i neutralny.
Przekrój poprzeczny kabla zasilającego musi być o wielkości
dostosowanej do mocy pobieranej przez płytę.
FAZOWY
UZIEMIENIE
NEUTRALNY
L
N
Kabel
zasilający
Przewód brązowy
Przewód żółtozielony
Przewód niebieski
Zacisk sieci
zasilającej
Wyłącznik musi być podłączony do okablowania zgodnie z
obowiązujacymi przepisami.
Jeśli urządzenie nie posiada kabla i wtyczki lub innego rozwiązania
umożlwiającego odłączenie od odpowiednio zabezpieczonej sieci
elektrycznej pozwalającej na pełne odłączenie przy wystąpieniu
nadnapięcia spełniającego warunki kategorii III,instrukcja stwierdza,
że sposoby odłączenia muszą być wbudowane w instalację
elektryczną, zgodnie z zasadami okablowania.
1. INSTRUKCJE DLA INSTALATORA
INSTALACJA URZĄDZENIA DOMOWEGO MOŻE BYĆ SKOMPLIKOWANĄ OPERACJĄ, KTÓRA JEŻELI NIE BĘDZIE WYKONANA
PRAWIDŁOWO, MOŻE POWAŻNIE ZAGROZIĆ BEZPIECZEŃSTWU UŻYTKOWNIKA. DLATEGO TEŻ, ZADANIE TO POWINNO BYĆ
WYKONANE PRZEZ OSOBĘ O ODPOWIEDNICH KWALIFIKACJACH ORAZ ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI. W
PRZYPADKU ZIGNOROWANIA NINIEJSZEGO ZALECENIA I WYKONANIA INSTALACJI PRZEZ OSOBĘ BEZ ODPOWIEDNICH
KWALIFIKACJI, PRODUCENT NIE PONOSI ŻADNEJ ODPOWIEDZIALNOŚCI ZA JAKIEKOLWIEK USTERKI TECHNICZNE, BEZ
WZGLĘDU NA TO, CZY SPOWODUJĄ ONE SZKODY W MIENIU, CZY TEŻ USZKODZENIA CIAŁA U LUDZI.
Sprawdzić na tabliczce znamionowej dane dotyczące podłączenia do
sieci elektrycznej oraz upewnić się, że kabel zasilający jest typu
3x0.75 mm² H05RR-F.
2.2. PODŁĄCZENIE DO GAZU
Poniższe instrukcje przeznaczone są dla wykwalifikowanego
personelu, instalacja urządzenia musi być zgodna z obowiązującymi
normami krajowymi. (Wyłącznie dla Wielkiej Brytanii: zgodnie z
przepisami prawa, instalacja gazowa i jej odbiór muszą być
przeprowadzone przez instalatora zarejestrowanego w CORGI)
Wszystkie prace muszą być wykonane przy odłączonym zasilaniu
elektrycznym.
Na tabliczce znamionowej urządzenia wskazany jest rodzaj gazu do
którego zostało ono przystosowane. Podłączenie do sieci gazowej
lub do butli z gazem płynnym należy przeprowadzić po uprzednim
upewnieniu się, że urządzenie jest wyregulowane dla danego rodzaju
gazu, który ma być podłączony. Jeżeli urządzenie nie jest prawidłowo
wyregulowane, patrz instrukcje w kolejnym punkcie na temat zmiany
ustawień gazowych.
W przypadku butli z gazem płynnym (butli gazowej) należy
zastosować regulator ciśnienia zgodny z obowiązującymi normami
krajowymi.
Należy stosować wyłącznie rury, podkładki i uszczelki, które są
zgodne z obowiązującymi normami krajowymi.
W niektórych modelach, na wyposażeniu urządzenia znajduje się
łącznik stożkowy, przeznaczony do zamontowania na terenie krajów,
w których ten typ łącznika jest obligatoryjny; na rysunku 8 pokazano w
jaki sposób rozróżnić poszczególne typy łącznika (CY = cylindryczny,
CO = stożkowy). W każdym przypadku, cylindryczna część łącznika
musi być podłączona do płyty gazowej.
W przypadku podłączania płyty do gazu przy użyciu przewodów
elastycznych, należy zapewnić, aby maksymalna odległość łączenia
tym przewodem nie przekroczyła 2 metrów.
Giętkiej rurki, powinny być wyposażone w taki sposób, że nie może
wejść w kontakt z ruchomą część mieszkania (np. szuflady) i nie
przechodzi przez wszelkie miejsca, gdzie może stać się zgnieciony /
załamane lub uszkodzone w inny sposób.
Aby zapobiec ewentualnemu uszkodzeniu płyty, należy zachować
następującą kolejność podczas instalacji (rysunek 6):
1) Jak pokazano na rysunku, kolejno zamontować:
A: Łącznik cylindryczny męski 1/2"
B: Uszczelka 1/2"
C: Łącznik gazowy damski stożek-cylinder lub cylinder -cylinder 1/2"
2) Zacisnąć połączenie przy użyciu kluczy, pamiętając o ułożeniu
przewodów rurowych w odpowiednim położeniu.
3) Podłączyć łącznik C do domowej instalacji gazowej przy
użyciu sztywnego przewodu miedzianego lub stalowego
przewodu elastycznego.
