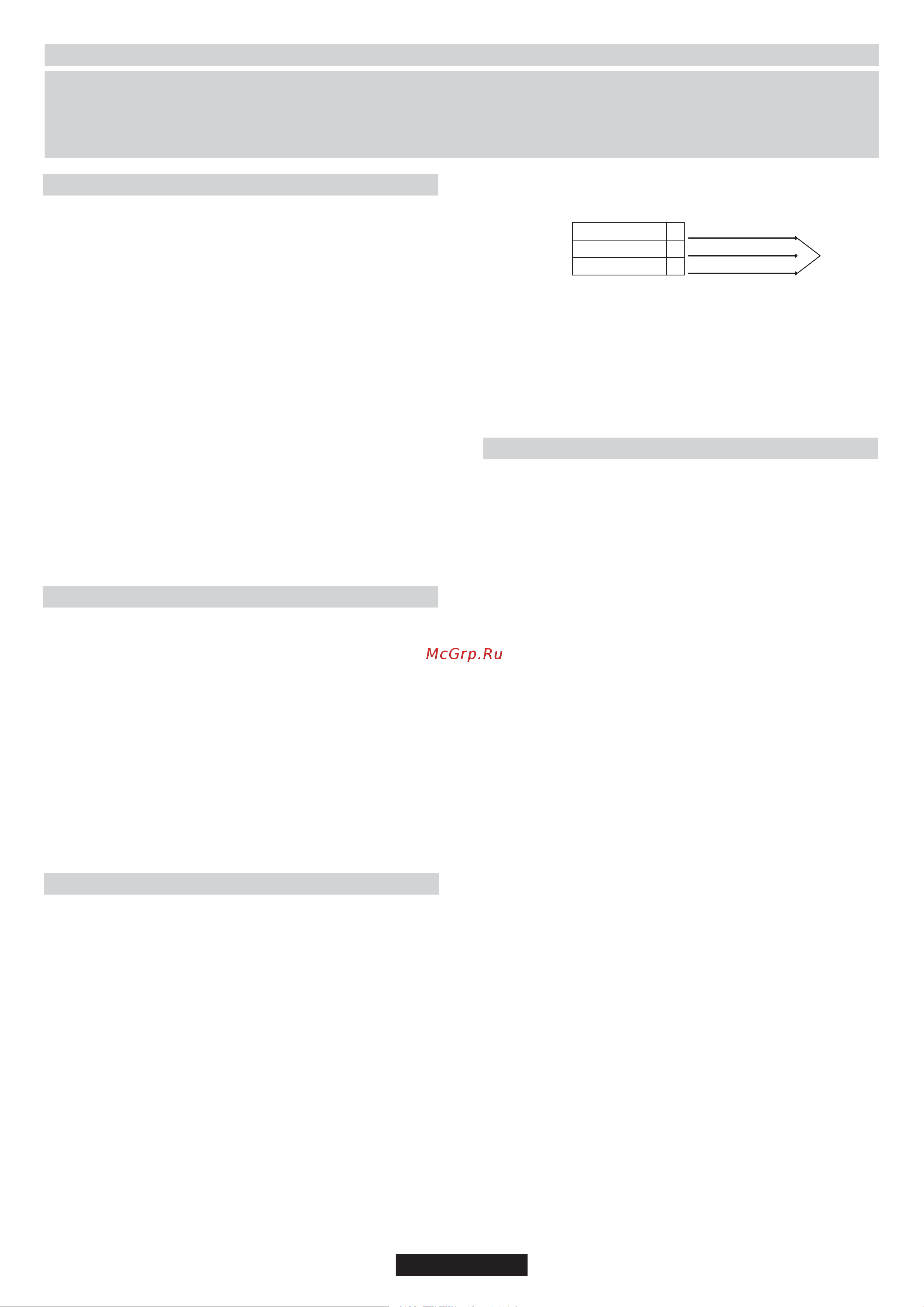

30 TR
Ocak 100 °C sıcaklığa dayanıklı ve 25-45 mm kalınlıkta bir tezgah
içine yerleştirilebilir. Tezgah içinde oluşturulacak bölmenin boyutları
Şekil 2'de verilmiştir.
Ocak bir kabinin yanına yerleştirilecekse, Ocak ile kabin arasındaki
mesafe en az 15 cm olmalıdır (Şekil 4'e bakın); ocak ile arkasındaki
duvar arasındaki mesafe de en az 5,5 cm olmalıdır.
Ocak ile diğer herhangi bir ünite veya cihaz (örn, hava tahliye
aspiratörü) arasındaki mesafe 70 cm'den az olmamalıdır (Şekil 4).
Ankastre ocak ile aşağıdaki boşluk arasındaki erişilebilir bir mesafe
olduğunda, izole bir malzemeden yapılmış bir bölme duvarı
yerleştirilmelidir (ahşap malzeme veya benzeri bir başka malzeme)
(Şekil 3).
Önemli Şekil 1'deki diyagram dolgu malzemesinin nasıl
uygulanacağını göstermektedir.
Ocak ünitesi, ünite kaidesindeki delikler kullanılarak Sabitleme
Kelepçeleriyle yerleştirilir.
60 cm'lik ocak, soğutucu sistemi olmayan bir fırın üzerine
yerleştirilecekse, doğru hava sirkülasyonunun sağlanması için
ankastre mobilyada hava çıkışlarının oluşturulması tavsiye edilir. Bu
hava delikleri en az 300cm olmalıdır ve Şekilde gösterildiği gibi
yerleştirilmelidir.
Ankastre fırın üzerinde 75 cm'lik bir ocak yerleştirilecekse, fırının fan
soğutucusu olmalıdır.
1.1. ANKASTRE MONTAJ
1.2. UYGUN YER TESPİTİ
Bu cihaz, yürürlükteki mevzuata uygun olarak kurulmalıdır ve sadece
iyi havalandırılan bir alanda kullanılmalıdır. Cihazı kurarken veya
kullanmadan önce talimatları okuyun.
Gazla çalışan bir pişirme cihazı, monte edildiği mekanda ısı ve nem
üretimine yol açar. Bu nedenle, tüm doğal hava yolları açık tutarak
veya bir bacalı aspiratör kullanılarak havalandırma sağlamalısınız.
Cihazın yoğun ve uzun süreli kullanımı pencereyi açmak gibi ilave
havalandırmayı veya varsa elektrikli soğutucunun hızını artırmayı
gerektirebilir.
Aspiratör kurulamıyorsa, mekanda hava çıkışı olduğu sürece, duvarın
veya pencerenin dışına bir elektrikli soğutucu yerleştirilmelidir.
Elektrikli soğutucu saatte 3-5 kez havayı tamamen sirküle edebilecek
kapasitede olmalıdır. Montaj uzmanı ilgili ulusal standartları
izlemelidir.
2.1. ELEKTRİK BAĞLANTISI
Ünitenin dışına yerleştirilmiş olan değer plakasındaki verilerin, güç
kaynağı ve giriş voltajı değerlerine uygun olduğunu kontrol edin.
Bağlantı öncesinde, topraklama sistemini kontrol edin. Kanun
gereğince, bu cihaz topraklanmalıdır. Bu düzenlemeye uyulmadığı
taktirde, Üretici kişilere veya mülkiyete verilecek zararlardan sorumlu
olmayacaktır. Fiş henüz takılmadıysa, değer plakasında gösterilen
yüke uygun bir fiş takınız. Topraklama teli sarı/yeşil renklidir. Fiş her
zaman erişilebilir durumda olmalıdır.
Ocağın doğrudan bir elektrik kaynağına bağlandığı yerde, bir devre
kesicisi (şalter) tesis edilmelidir.
Güç kaynağı kablosu zarar görürse, potansiyel bir riski önlemek için
ehliyetli bir mühendis tarafından değiştirilmelidir. Topraklama kablosu
(yeşil veya sarı renkli) aktif ve nötr kablolardan en az 10 mm daha
uzun olmalıdır.
Kullanılan kablo bölümü, ocağın çektiği elektriğe göre uygun
ölçülerde olmalıdır.
Lütfen güç bilgileri için değer plakasını kontrol edin ve güç kaynağı
kablosunun 3x0.75 mm² H05RR-F, tipinde olmasını sağlayın.
AKTİF
TOPRAK
NOTR
L
N
Güç
Kablosu
Kahverengi Kablo
Yeşil/Sarı Kablo
Mavi Kablo
Ana Güç
Kaynağı
Bağlantının sağlanamaması kablolama kurallarına göre kabloların
bağlanmamasından kaynaklanmıştır.Eğer ocak, kablo veya fiş
bağlantısına sahip değilse veya diğer bir deyişle aşırı voltaj kategorisi
şartları altında bütün kutuplar ana şebeke bağlantısından ayrılma
durumu varsa yönergelerce belirlenen kablolama kurallarına uygun
bağlantı sağlanmalıdır.
1. KURULUM TALİMATLARI
EVDE KULLANIMA YÖNELİK BİR CİHAZIN KURULUMU, DOĞRU ŞEKİLDE YAPILMAZSA MÜŞTERİNİN GÜVENLİĞİNİ CİDDİ BİÇİMDE
ETKİLEYEBİLECEK KARMAŞIK BİR İŞLEM OLABİLİR. BU NEDENLE, BU İŞLEM MESLEKİ YETERLİLİĞE SAHİP BİR KİŞİ
TARAFINDAN, YÜRÜRLÜKTEKİ TEKNİK MEVZUATA UYGUN OLARAK GERÇEKLEŞTİRİLMELİDİR. BU ÖNERİNİN GÖZ ARDI EDİLMESİ
VE KURULUMUN YETKİSİZ BİR KİŞİ TARAFINDAN YAPILMASI DURUMUNDA ÜRETİCİ, İSTER ÜRÜNLERİN, İSTER KİŞİLERİN ZARAR
GÖRMESİYLE SONUÇLANSIN, ÜRÜNÜN HİÇBİR TEKNİK ARIZASINDA SORUMLULUK KABUL ETMEZ.
Bu talimatlar sadece ehliyet sahibi uzman personel için
hazırlanmıştır, ekipmanın kurulumu geçerli ulusal standartlara uygun
olmalıdır.
Tüm işler elektrik bağlantısı kesilmiş durumda yapılmalıdır.Ocak
üzerindeki değer plakası, ocakla birlikte kullanılması tasarlanmış olan
gaz türünü göstermektedir. Ana gaz kaynağına veya gaz tüpüne
yapılan bağlantı, cihazın verilecek gaz türüne göre ayarlandığı kontrol
edildikten sonra, gerçekleştirilmelidir.
Doğru şekilde ayarlanmamışsa, gaz ayarını değiştirmek için
aşağıdaki paragraflardaki talimatlara bakın.
Likit gaz için (tüp gaz), geçerli ulusal standartlara uyumlu olan basınçlı
regülatörleri kullanın.
Sadece ulusal standartlara uyumlu olan boru, pul veya conta pulu
kullanın.
Bazı modeller için, konik bağlantı tipinin zorunlu olduğu ülkelerde,
montaj için konik bir bağlantı verilmektedir; Resim 8'de farklı bağlantı
türlerinin nasıl tanınacağı anlatılmaktadır (CY= silindirik, CO = konik).
Her tür durumda, bağlantının konik parçası ocağa bağlanmalıdır.
Ocağı gaz kaynağına esnek hortumlarla bağlayacaksanız, lütfen
hortumun kaplayacağı maksimum mesafenin 2 metreyi geçmemesini
temin edin.
Esnek hortum, ocağın yerleştirildiği mobilyanın çekmece gibi
hareketli parçalarına temas etmeyecek şekilde montajlanmalı ve
tıkanıklık yaratabilecek hassas bölümlerden geçmemelidir.
Ocağın herhangi bir şekilde zarar görmesinin önüne geçmek için,
lütfen aşağıdaki adımları sırayla takip ederek montaj işlemini
gerçekleştirin (Resim 6)
1) Gösterildiği şekilde, parçaları sırayla birleştirin:
A: 1/2 Erkek Adaptör Silindirik,
B: 1/2Conta,
C: 1/2 Dişi Gaz Adaptörü Konik-Silindirik veya Silindirik-Silindirik
2) Boruları pozisyona sokmak için, anahtarlarla bağlantı yerlerini
sıkın.
3) Sert bakır boru veya esnek çelik boru kullanarak ana gaz
kaynağına C rakoru takın.
ÖNEMLİ: Sabunlu bir çözelti yardımıyla son kez borularda sızıntı
olup olmadığını kontrol edin. Asla ateş kullanmayın. Ayrıca
esnek boruyu, kabinin hareket eden bir parçasıyla (örn çekmece)
ile temas etmeyecek şekilde ayarlayın veya borunun zarar
görebilecek bir konumda olmamasını temin edin.
Uyarı: Bu cihazın yanında herhangi bir gaz kokusu aldığınız zaman,
cihaza giden gaz kaynağını kapatın ve doğrudan mühendisi arayın.
Sızıntıyı tespit etmek için çıplak ateş kullanmayın.
2.2. GAZ BAĞLANTISI
