D-EOMZC00106-17_04RU - 31/68

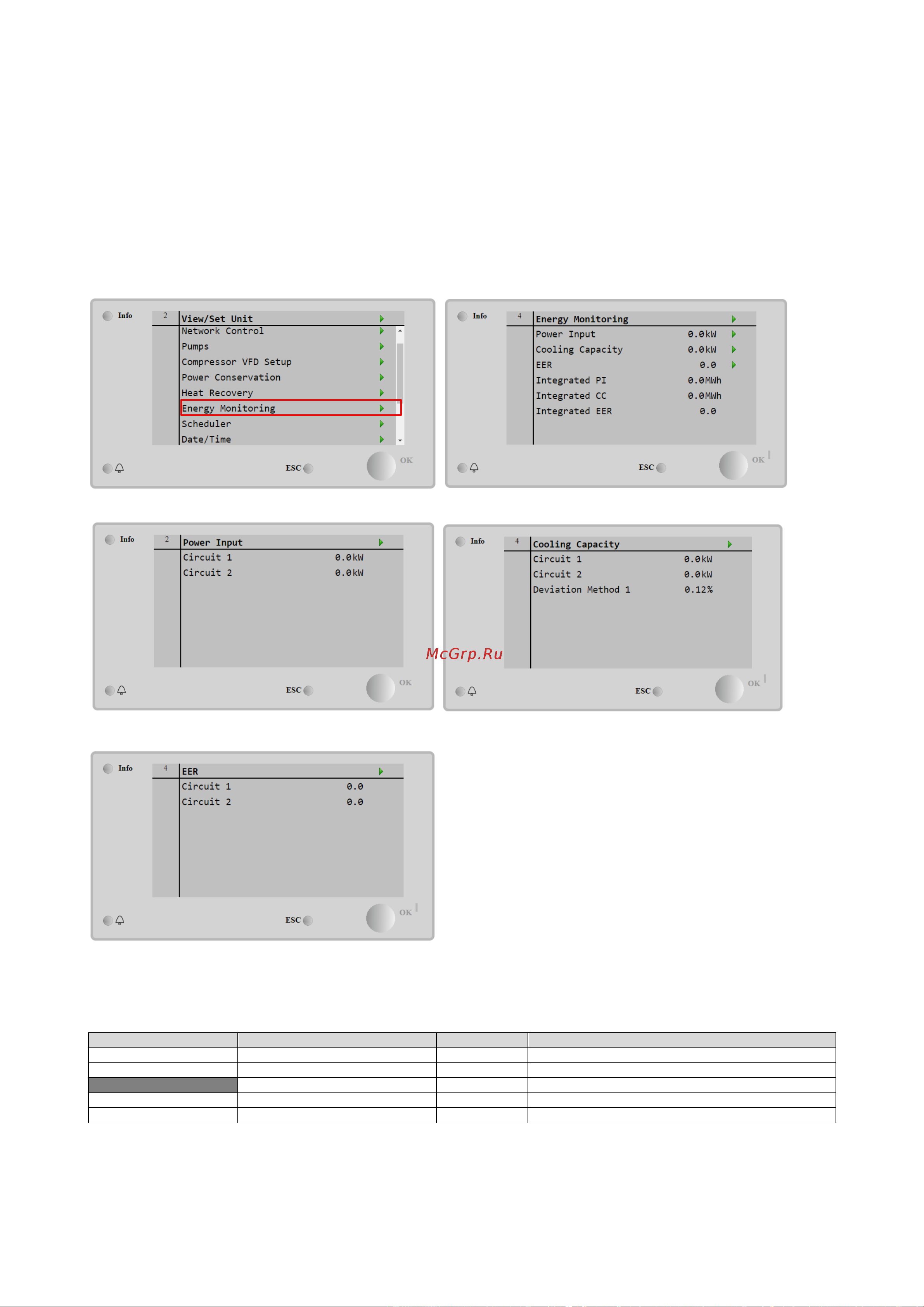

4.14 Контроль энергопотребления (дополнительно для MicroTech™ 4)
Контроль энергопотребления (Energy Monitoring) - это опция ПО, для которой не требуется никакого дополнительного аппаратного
обеспечения. Она может быть активирована, чтобы получить оценку (с 5 % точностью) мгновенных рабочих характеристик чиллера в
отношении:
• Холодопроизводительности;
• Входной мощности;
• Эффективности преобразования энергии.
Приводится комплексная оценка указанных показателей. Перейти на страницу:
Main Menu→View / Set Unit→Energy Monitoring
4.15 About this Chiller (Информация об охладителе)
На данной странице обобщена информация, которая может потребоваться для идентификации агрегата и версии установленного ПО. Такая
информация может понадобиться в случае аварийных сигналов или выхода агрегата из строя
Уставка/подменю
Значение по умолчанию
Диапазон
Описание
Model
Модель и кодовое наименование агрегата
Unit S/N=
Серийный номер агрегата
OV14-00001
BSP Ver=
Версия микропрограммного обеспечения
App Ver=
Версия программного обеспечения
