3.7 Встроенный веб-интерфейс
Встроенный веб-интерфейс контроллера Microtech позволяет отслеживать работу агрегата по локальной сети. В зависимости от
конфигурации сети IP-адрес Microtech может быть статическим или может выдаваться DHCP-сервером.
Используя обычный веб-браузер, с обычного ПК можно зайти на контроллер агрегата, введя его IP-адрес или имя хоста, которые
отображаются на странице About Chiller («О чиллере»), доступной без ввода пароля.
При подключении будет выдан запрос на ввод имени пользователя и пароля. Чтобы получить доступ к веб-интерфейсу, введите следующие
учетные данные:
Имя пользователя: ADMIN
Пароль: SBTAdmin!

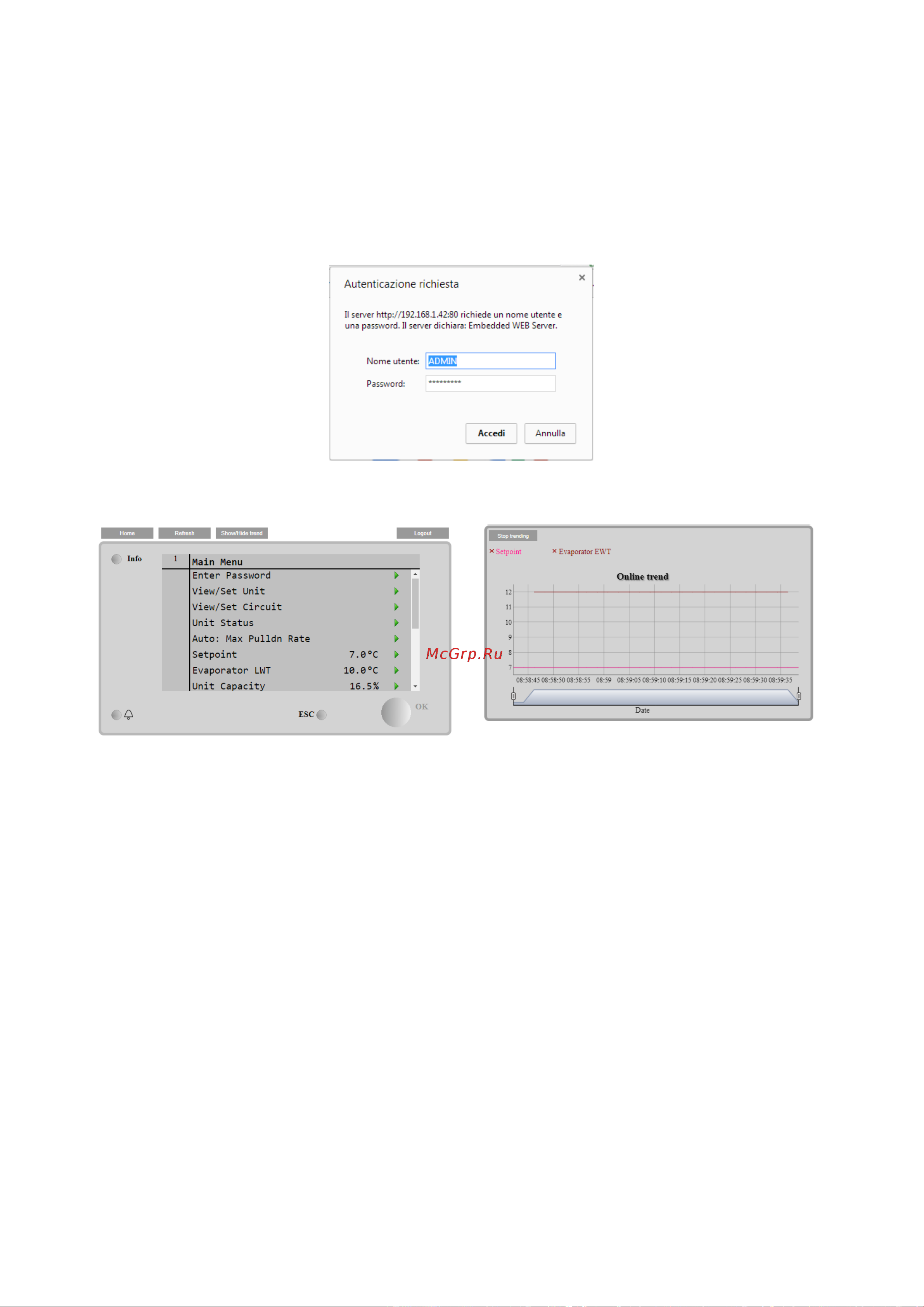

Откроется страница Main Menu («Главное меню»). Страница является копией встроенного ЧМИ, имеет те же уровни доступа и ту же
структуру.
Кроме того, она позволяет отображать журнал трендов для 5 различных величин. Необходимо нажать на значение величины, чтобы
посмотреть ее тренд, в результате откроется следующее дополнительное окно:
В зависимости от веб-браузера и его версии, функция отображения журналов трендов может быть недоступна. Веб-браузер должен
поддерживать HTML 5, например, один из следующих:
• Microsoft Internet Explorer v.11,
• Google Chrome v.37,
• Mozilla Firefox v.32.
Перечисленные программы приведены для примера, а указанные версии — минимально необходимые.
