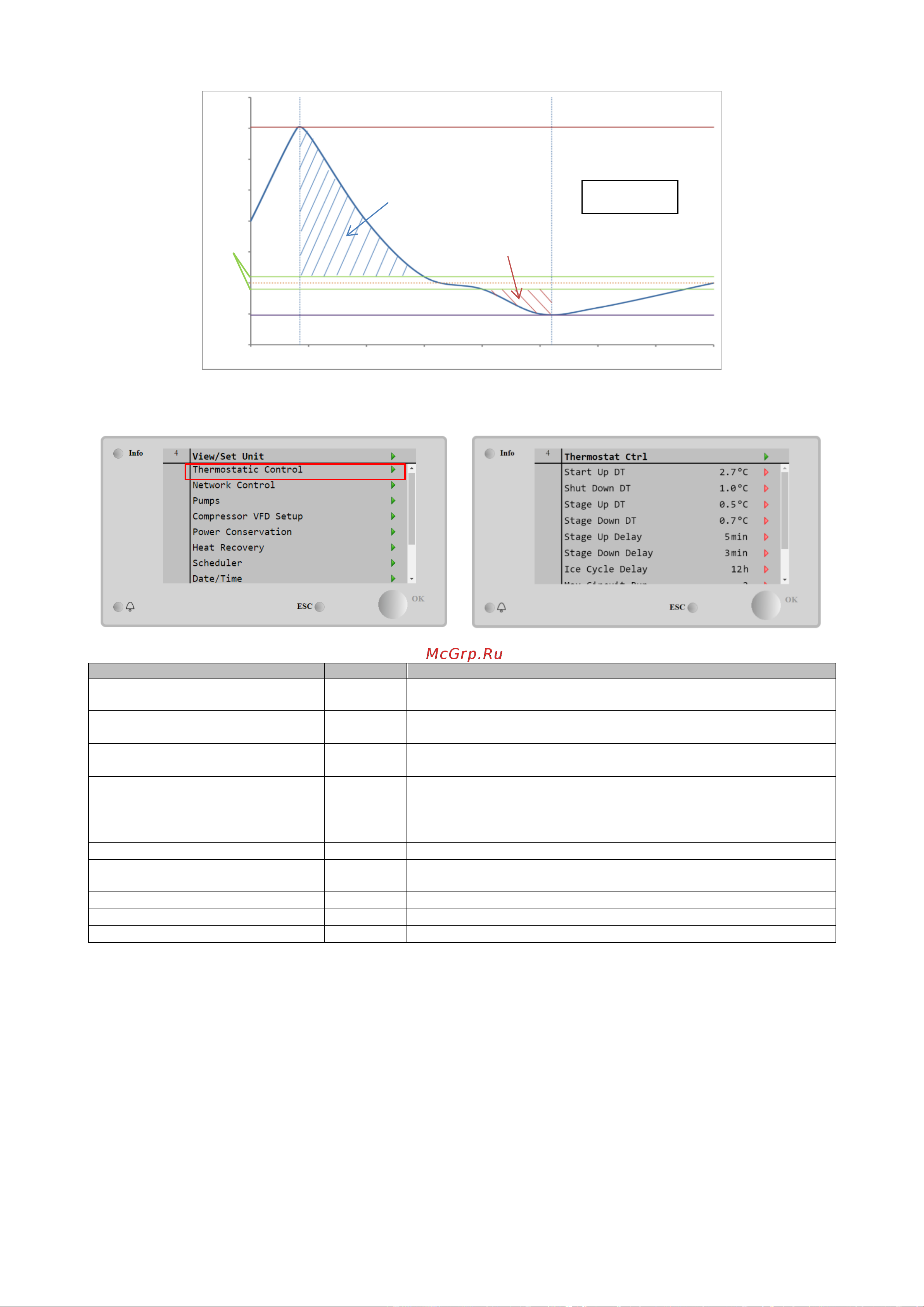

D-EOMZC00309-19_02RU - 19/66
Настройки управления терморегулятором можно найти в Main Page→Thermostatic Control
Параметр
Значение
Описание
Start Up DT (Разница температур при
запуске)
Разница температур по отношению к активной уставке для запуска агрегата
(пуск первого компрессора)
Shut Down DT (Разница температур при
отключении)
Разница температур по отношению к активной уставке для остановки
агрегата (отключение первого компрессора)
Stage Up DT (Разница температур при
ступенчатом повышении)
Разница температур по отношению к активной уставке для запуска
компрессора
Stage Down DT (Разница температур при
ступенчатом понижении)
Разница температур по отношению к активной уставке для остановки
компрессора
Stage Up Delay (Задержка ступенчатого
повышения)
Минимальный интервал между запуском компрессоров
Stage Down Delay
Минимальный интервал между отключением компрессоров
Ice Cycle Delay (Задержка цикла
хранения льда)
Время ожидания агрегата в режиме хранения льда
Max Circuits Run
Ограничение числа используемых контуров
Следующий контур вкл.
Показывает новый контур для запуска
Next Circuit Off
Показывает новый контур для останова
Управление терморегулятором ВКЛ
Управление
терморегулятором
ОТКЛ
Полная загрузка
Разгрузка
AS
AS+SU
AS-SD
Управление терморегулятором ОТКЛ
Контролируемая
температура
DB
РЕЖИМ
