Daikin RXG35E2V1B [12/15] Монтажная схема
![Daikin RXG25E2V1B [12/15] Монтажная схема](/views2/1773689/page12/bgc.png)
3
1
7
• Сплит-система Sky Air • Наружные блоки 12
• Наружные блоки • R-410A • RXG-E2V1B

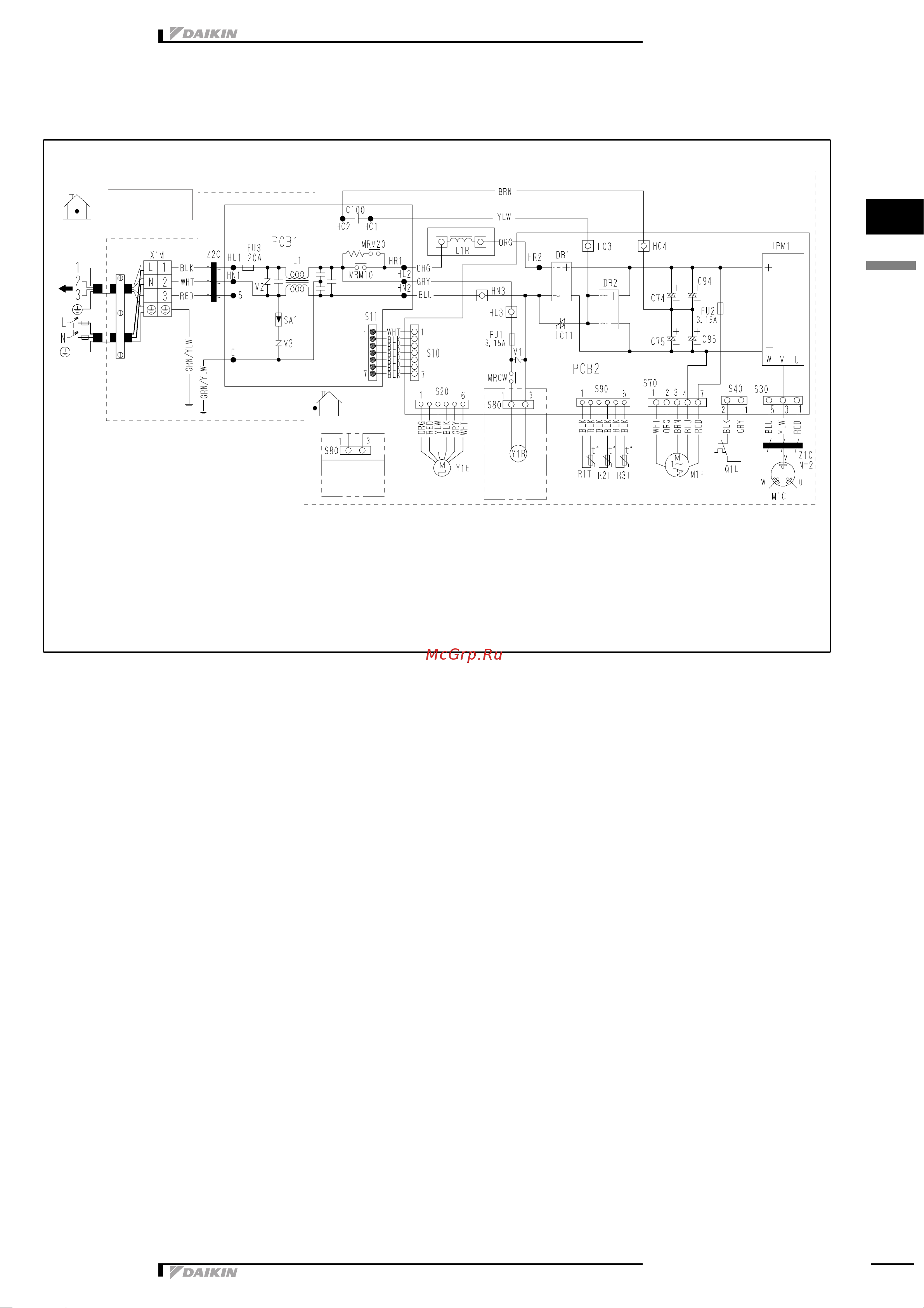

7 Монтажная схема
7 - 1 Монтажная схема
3D042576H
RXG25-35E
R
: Защитное заземление
C74, C75
C94, C95, C100 : Конденсатор
DB1, DB2 : Диодный мостик
FU1, FU2, FU3 : Плавкий предохранитель
LC11 : Твердотельное реле
LPM1 : Микропроцессорный модуль питания
L : Под напряжением
L1 : Теплообменник
L1R : Реактор
M1C : Двигатель компрессора
M1F : Двигатель вентилятора
MRCW,
MRM10, MRM20 : Магнитное реле
N : Нейтраль
PCB1, PCB2 : Печатная плата
Q1L : Устройство защиты от перегрузки
R1T, R2T, R3T, S10 : Термистор
S11, S20, S30, S40
S70, S80, S90, S91
HC3, HC4, HL3, HN3 : Соединитель
SA1 : Поглотитель перенапряжений
Z1C, Z2C : Ферритовый сердечник
X1M : Контактная пластина
V1, V2, V3 : Варистор
Y1E : Катушка электронного
расширительного клапана
Y1R : Катушка реверсивного
электромагнитного клапана
g
Местная проводка
Внутр.
Наружн.
(наружн.)
(Конденсатор)
(выпуск)
Для системы с
тепловым насосом
Для системы
только с
охлаждением
Примечание
1. Требования к электропитанию показаны на
паспортной табличке.
