Daikin RXG35E2V1B [9/15] Чертеж в масштабе и центр тяжести
![Daikin RXG25E2V1B [9/15] Чертеж в масштабе и центр тяжести](/views2/1773689/page9/bg9.png)
• Наружные блоки • R-410A • RXG-E2V1B
1
5
• Сплит-система Sky Air • Наружные блоки9

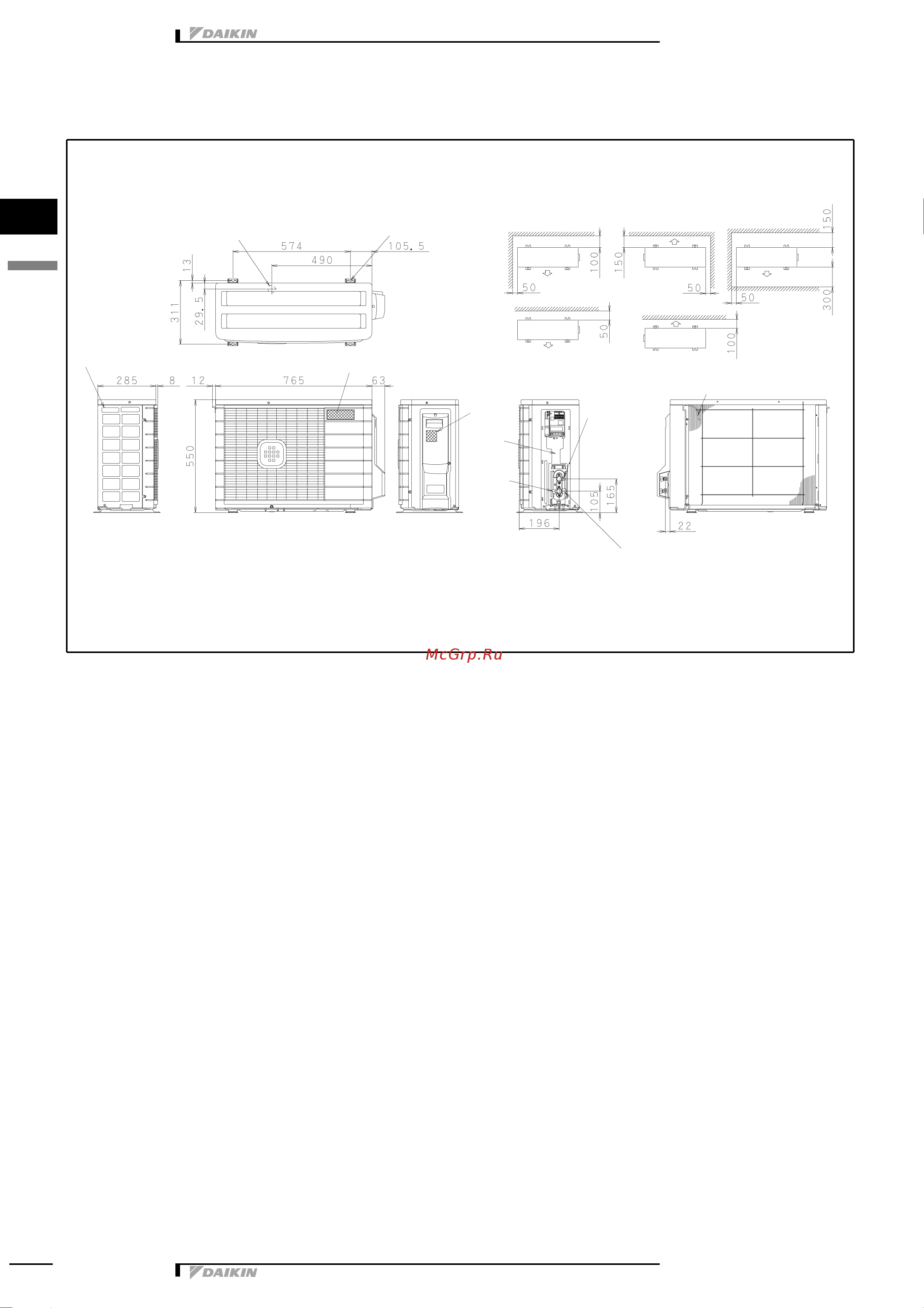

5 Чертеж в масштабе и центр тяжести
5 - 1 Чертеж в масштабе
RXG25-35E
ед-ца изм-я (мм)
3D041800F
Минимальное пространство,
требуемое для прохождения
воздуха
Высота стены на стороне
выпуска воздуха = меньше 1200
Выпускное дренажное отверстие
(В.Д. J 15,9 соединит. шланг)
4 отв. для анкерных болтов (M8 или
M10)
Паспортная
табличка
Клеммная колодка с
выводом для заземления
Вход для
проводки
Запорный клапан для
газа
(J9.5 CuT)
Запорный
клапан для
жидкости
(J6.4 CuT)
Канал
обслуживания
Термистор температуры
наружного воздуха
Табличка с торговой маркой
При снятой
крышке
запорного
клапана
Ручка
