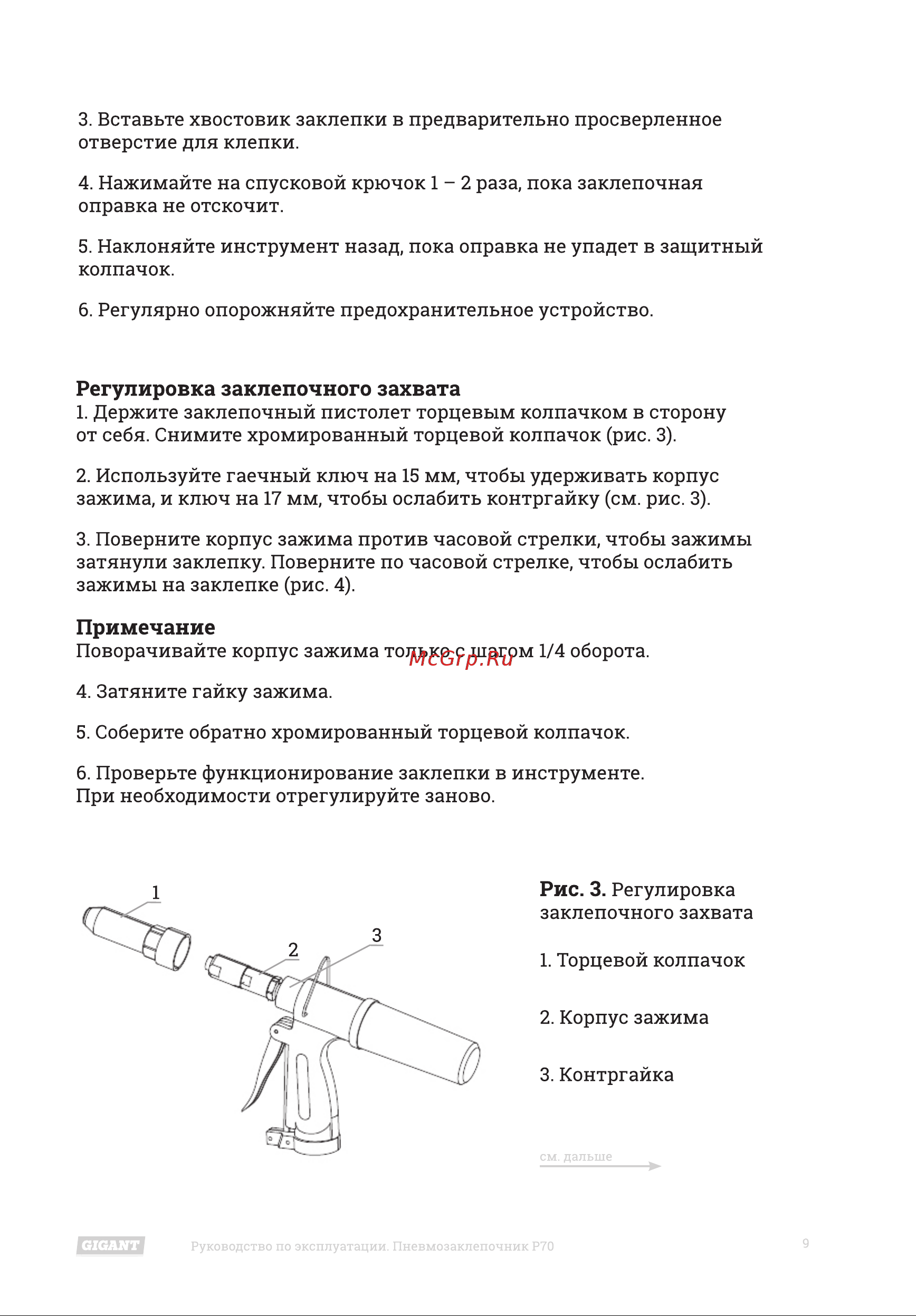

3 Вставьте хвостовик заклепки в предварительно просверленное отверстие для клепки 4 Нажимайте на спусковой крючок 1 2 раза пока заклепочная оправка не отскочит 5 Наклоняйте инструмент назад пока оправка не упадет в защитный колпачок 6 Регулярно опорожняйте предохранительное устройство Регулировка заклепочного захвата 1 Держите заклепочный пистолет торцевым колпачком в сторону от себя Снимите хромированный торцевой колпачок рис 3 2 Используйте гаечный ключ на 15 мм чтобы удерживать корпус зажима и ключ на 17 мм чтобы ослабить контргайку см рис 3 3 Поверните корпус зажима против часовой стрелки чтобы зажимы затянули заклепку Поверните по часовой стрелке чтобы ослабить зажимы на заклепке рис 4 Примечание Поворачивайте корпус зажима только с шагом 1 4 оборота 4 Затяните гайку зажима 5 Соберите обратно хромированный торцевой колпачок 6 Проверьте функционирование заклепки в инструменте При необходимости отрегулируйте заново Рис 3 Регулировка заклепочного захвата 1 Торцевой колпачок 2 Корпус зажима 3 Контргайка см дальше гмин Руководство по эксплуатации Пневмозаклепочник Р70
