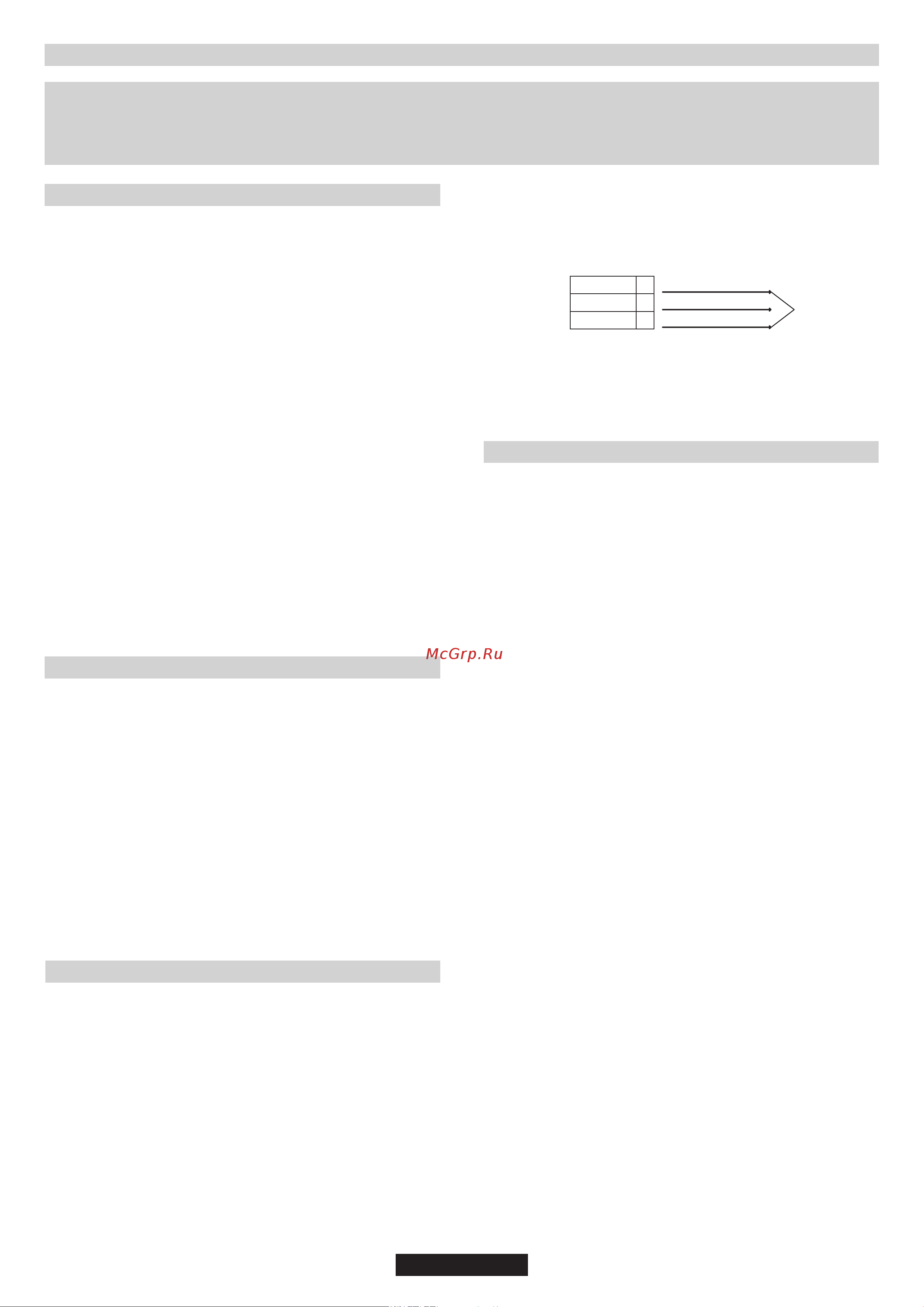

1. ISTRUZIONI PER L'INSTALLATORE
Il plano cottura può essere Installato In qualsiasi top che sia resistente
ad una temperatura di 100°C e abbia uno spessore di 25-45 mm. La
dimensione del vano di Inserimento del plano cottura è mostrata In
Figura 2.
Qualora II plano venga Incassato In modo che sul suo lato sinistro o
destro ci sia una parete, la distanza non dev'essere Inferiore a 15 cm
(vedere Figura 4); mentre la distanza tra la parete posteriore e II plano
deve essere di almeno 5,5 cm.
La distanza tra II plano cottura e qualsiasi altro apparecchio sopra di
esso (es. una cappa) non deve essere Inferiore a 70 cm (Figura 4).
Qualora sotto II plano cottura vi sia un vano accessibile bisogna
predisporre un parete di divisione In materiale Isolante (legno o slmili)
(Figura 3).
Importante - Il diagramma In figura 1 mostra come deve essere
applicato il sigillante.
Il piano cottura è fissato grazie a morsetti di supporto agganciati alla
base.
Se un piano cottura da 60 cm è posizionato sopra un forno non
equipaggiato con un sistema di raffreddamento a ventola si
raccomanda di predisporre delle aperture che assicurino una corretta
circolazione d'aria.
La dimensione di queste aperture deve essere di almeno 300 cm² e
posizionate come in Figura 5.
Quando un piano cottura da 75 cm viene posizionato sopra un forno,
la parte posteriore deve essere raffreddata ad aria.
43 IT
INSTALLARE UN ELETTRODOMESTICO PUÒ ESSERE UN'OPERAZIONE COMPLICATA CHE, SE NON ESEGUITA CORRETTAMENTE, PUÒ
COMPROMETTERE SERIAMENTE LA SICUREZZA DELL'UTENTE. È PER QUESTA RAGIONE CHE L'OPERAZIONE DEV'ESSERE CONDOTTA
DA PERSONALE PROFESSIONALMENTE QUALIFICATO CHE TENGA PRESENTE LE NORME VIGENTI. NEL CASO IN CUI QUESTO AVVISO
VENGA IGNORATO E L'INSTALLAZIONE VENGA ESEGUITA DA PERSONALE NON QUALIFICATO, IL PRODUTTORE DECLINA OGNI
RESPONSABILITÀ PER OGNI PROBLEMA TECNICO DEL PRODOTTO SIA IN CASO DI DANNI A COSE O PERSONE SIA IN ASSENZA DI ESSI.
1.1. INSTALLAZIONE
1.2. LOCAZIONI CONSIGLIATE
Questo apparecchio può essere installato in accordo con il
regolamento vigente e solo in un ambiente ben ventilato. Leggere le
istruzzioni prima dell'installazione o l'uso dell'apparecchio.
Un piano gas produce umidità e calore nell'area in cui è installato. Per
questa ragione bisogna garantire una buona ventilazione sia tramite
passaggio di aria naturale sia grazie all'installazione di una cappa
d'aspirazione. Un uso intensivo e prolungato dell'apparecchio
richiede una ventilazione maggiore, come l'apertura di una finestra o
aumentando la velocità di ventole di raffreddamento, se possibile. Se
non vi è la possibilità di installare una cappa, un aspiratore può essere
installato su una parete esterna o su una finestra affinché ci siano
delle correnti d'aria nell'area.
Una ventola elettrica è in grado di assicurare un cambio d'aria
completo nella cucina 3-5 volte ogni ora. L'installatore dovrà seguire
gli standard nazionali pertinenti.
2.2. CONNESSIONE GAS
Queste istruzioni sono per personale qualificato, l'installazione
dell'apparecchio deve seguire le direttive standard nazionali. (Solo
per U.K.: per legge l'installazione deve essere commissionata ad
un operatore "Corgi")
Qualsiasi operazione deve essere svolta staccando la corrente
elettrica.
La placca segnaletica sotto il piano cottura mostra il tipo di gas con cui
bisogna allacciare l'apparecchio. La connessione all'alimentazione
gas principale deve essere apportata dopo aver controllato che sia
regolata in base al tipo di gas previsto dall'apparecchio. Se non è
regolata correttamente guardare le istruzioni nei paragrafi seguenti
per cambiare le impostazioni gas.
Per il gas liquido GPL usare dei regolatori di pressione che siano
conformi con gli standard nazionali.
Usare solo tubazioni, guarnizioni e sigillanti che siano conformi con gli
standard nazionali.
2.1. CONNESSIONE ELETTRICA
Controllare i dati sulla placca segnaletica, situata sotto l'unità, per
assicurarsi che il collegamento elettrico sia corretto. Prima della
connessione, controllare l'impianto di messa a terra. Per legge,
quest'apparecchio deve avere la messa a terra. Se questa
operazione non viene eseguita, il produttore non sarà responsabile di
eventuali danni occorsi a persone o proprietà. Se non è già applicata
una spina, applicarne una appropriata come indicato sulla placca
segnaletica. Il cavo di messa a terra è di color verde/giallo. La spina
deve essere posizionata in modo tale che sia sempre accessibile.
Qualora il piano cottura sia connesso direttamente all'alimentazione
principale, bisognerà predisporre anche un salvavita. Se il cavo di
alimentazione è danneggiato dovrà essere sostituito da personale
qualificato in modo da prevenire qualsiasi potenziale rischio.
Il cavo di messa a terra (di color verde/giallo) deve essere più lungo di
almeno 10 mm rispetto ai cavi neutro e fase. La sezione del cavo
usato deve essere delle giuste dimensioni in base all'assorbimento
dell'apparecchio.
FASE
TERRA
NEUTRA
F
N
Cavo di
alimentazione
Cavo Marrone
Cavo Verde/Giallo
Cavo Blu
Alimentazione
principale
Per il collegamento diretto alla rete, è necessario prevedere un
dispositivo che assicuri la disconnessione dalla rete, con una distanza
di apertura dei contatti che consenta la disconnessione completa
nelle condizioni della categoria di sovratensione III, conformemente
alle regole di installazione.
Si prega di controllare la placca segnaletica per i dettagli riguardanti la
potenza dell'aparecchio e assicurare che il cavo di connessione sia
dei tipi 3x0.75 mm² H05 V2V2-F.
Per alcuni modelli viene fornito in dotazione una raccordo conico,
come attrezzatura per l'installazione, nei paesi dove è obbligatorio per
legge; in Figura 8 viene mostrato come riconoscere i diversi tipi di
raccordi (CY=cilindrico, CO=conico). In qualsiasi caso la parte
cilindrica del raccordo sarà connessa al piano cottura.
Quando la connessione del piano all'alimentazione gas verrà
effettuata utilizzando manicotti flessibili assicurarsi che la distanza
massima coperta dal tubo non superi i 2 metri.
Il tubo flessibile deve essere sistemato in modo tale che non possa
entrare in contatto con parti mobile dell'unità abitativa (ad esempio un
cassetto) e non passi attraverso alcuno spazio che sia suscettibile a
congestionamento.
Per prevenire qualsiasi danno al piano seguire l'installazione
seguendo questa sequenza (Figura 6):
1) Come illustrato, assemblare le parti in sequenza:
A: 1/2 Adattatore cilindrico maschio
B: ½ Sigillante
C: 1/2 Adattatore gas femmina conico-cilindrico o cilindrico-cilindrico
2) Stringere le giunture con la chiave inglese, ricordando di
mettere le tubature in posizione.
3) Attaccare l'elemento C all'alimentazione gas usando tubi di
rame o manicotti flessibili in acciaio.
IMPORTANTE: eseguire un ultimo controllo con una soluzione a
base di sapone per controllare che le tubature non perdano. Non
