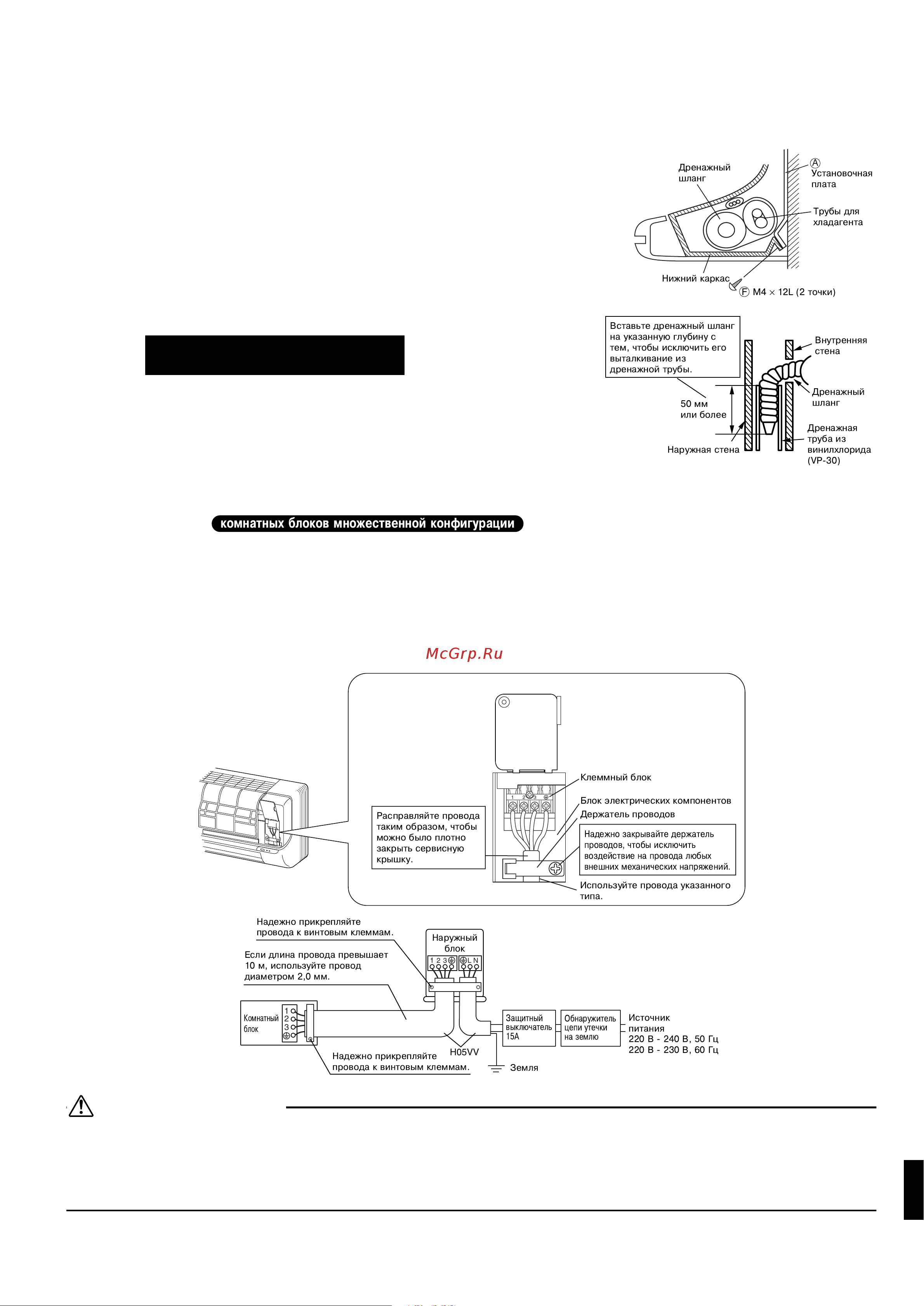

Примечание 1 Обмотайте трубы для хладагента вместе с дренажным шлангом изоляционной лентой как показано на рисунке справа для случая подвода дренажного шланга через заднюю часть комнатного блока 2 Если трудно закрепить кулачковые захваты нижнего каркаса на защелках установочной платы Прикрепите комнатный блок к установочной плате винтами М4 х 12Ц 3 3 Встроенный в стену трубопровод Следуйте приводимым ниже инструкциям Подвод труб с левой стороны слева сзади или слева снизу 1 Вставьте дренажный шланг на указанную глубину с тем чтобы исключить его выталкивание из дренажной трубы VP ЗО 4 Электропроводка I комнатных блоков множественной конфигурации выполняйте работу по инструкции из При монтаже руководства по монтажу поставляемого с наружным блоком для множественной конфигурации 1 Оголяемые концы проводов 15 мм 2 Следите за соответствием цвета изоляции проводов номерам контактных выводов клеммных блоков комнатного и наружного блоков и надежно привинчивайте провода к соответствующим клеммам 3 Присоединяйте провода заземления к соответствующим контактным выводам 4 Протягивайте провода для их надежной фиксации и далее закрепляйте провода держателем проводов 5 Расправьте провода таким образом чтобы они не препятствовали закрытию сервисной крышки и плотно закройте сервисную крышку Надежно прикрепляйте К Предупреждения 1 Не используйте провода с отводами распределительную проводку удлинители или радиальные соединения поскольку они могут привести к перегреву поражению электрическим током или пожару 2 Не используйте электрические детали приобретенные в местной торговой сети Не разветвляйте провод подающий питание для насоса например от терминального блока на другие устройства Это может привести к возгоранию или поражению электротоком Russian 8
