Gigant WY-1050 [5/12] Функции

Содержание

• Gigant 1
• Важная информация о безопасности 2
• Перед использованием 2
• Правила техники безопасности 2
• Перечень деталей 3
• Инструкции по сборке 4
• Регулировка высоты 7 уровней 5
• Функции 5
• Регулировка верхней части верстака 6
• Регулировка угла наклона 4 уровня 6
• Для заметок 8
• Адреса сервисных центров 10
• Москва 10
• Санкт петербург 10
• F gigant 11
• ________ 11
• Гарантийный талон 11
• Гарантийный талон является документом дающим право на гарантийное обслуживание приобретенного инструмента гарантия на проданное изделие подразумевает под собой его бесплатный ремонт либо замену на аналогичное изделие в случае невозможности ремонта в течение гарантийного срока гарантия покрывает расходы на работу по гарантийному ремонту и на стоимость запасных частей стоимость почтовых отправлений страховки и отгрузки изделий для ремонта не входит в гарантийные обязательства в случае утери гарантийного талона владелец лишается права на гарантийное обслуживание условия гарантии не предусматривают профилактику и чистку изделия а также выезд мастера к месту установки изделия с целью его подключения настройки ремонта или консультаций 11

Похожие устройства

• Gigant WY-760 Инструкция по эксплуатации
• Daikin FTYN20CVMB9 Сервис мануал
• Daikin FTYN25CVMB9 Сервис мануал
• Daikin FTYN35CVMB9 Сервис мануал
• Gigant WY-770 Инструкция по эксплуатации
• Gigant ECI 1000 MT Инструкция по эксплуатации
• Gigant ECI 1500 MT Инструкция по эксплуатации
• Gigant ECI 2000 MT Инструкция по эксплуатации
• Gigant Professional ECI 1500 ET Инструкция по эксплуатации
• Gigant Professional ECI 2000 ET Инструкция по эксплуатации
• Gigant Professional ECI 1000 ET Инструкция по эксплуатации
• Gigant Comfort CH-1 Инструкция по эксплуатации
• Gigant Comfort CH-1,5 Инструкция по эксплуатации
• Gigant Comfort CH-2 Инструкция по эксплуатации
• Gigant IHI-3,0 Инструкция по эксплуатации
• Gigant IHI-1,5 Инструкция по эксплуатации
• Gigant IHI-0,6 Инструкция по эксплуатации
• Gigant IHI-0,8 Инструкция по эксплуатации
• Gigant IHI-1,0 Инструкция по эксплуатации
• Gigant IHI-2,0 Инструкция по эксплуатации

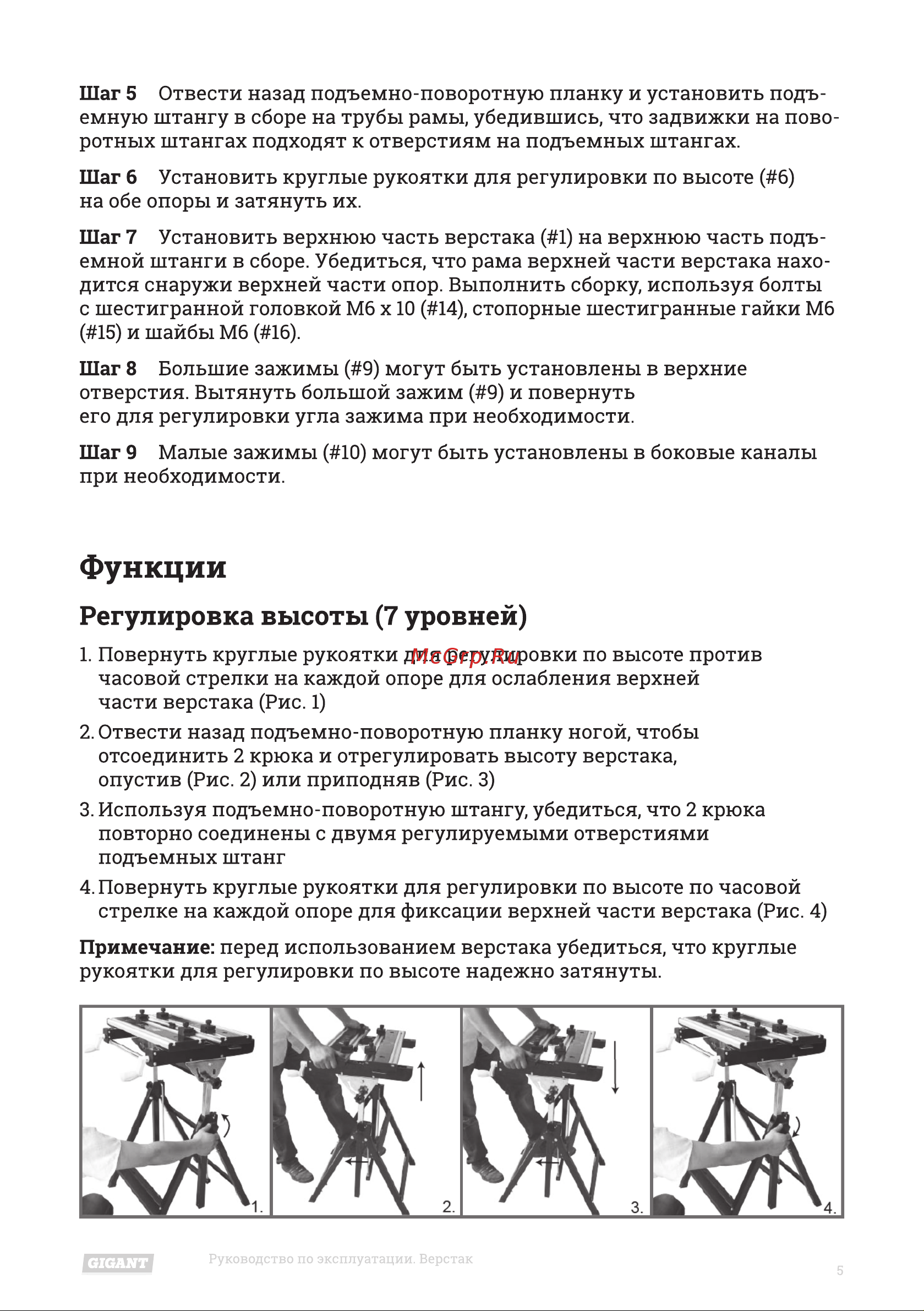

Шаг 5 Отвести назад подъемно поворотную планку и установить подъ емную штангу в сборе на трубы рамы убедившись что задвижки на пово ротных штангах подходят к отверстиям на подъемных штангах Шаг 6 Установить круглые рукоятки для регулировки по высоте 6 на обе опоры и затянуть их Шаг 7 Установить верхнюю часть верстака 1 на верхнюю часть подъ емной штанги в сборе Убедиться что рама верхней части верстака нахо дится снаружи верхней части опор Выполнить сборку используя болты с шестигранной головкой Мб х 10 14 стопорные шестигранные гайки Мб 15 и шайбы Мб 16 Шаг 8 Большие зажимы 9 могут быть установлены в верхние отверстия Вытянуть большой зажим 9 и повернуть его для регулировки угла зажима при необходимости Шаг 9 Малые зажимы 10 могут быть установлены в боковые каналы при необходимости Функции Регулировка высоты 7 уровней 1 Повернуть круглые рукоятки для регулировки по высоте против часовой стрелки на каждой опоре для ослабления верхней части верстака Рис 1 2 Отвести назад подъемно поворотную планку ногой чтобы отсоединить 2 крюка и отрегулировать высоту верстака опустив Рис 2 или приподняв Рис 3 3 Используя подъемно поворотную штангу убедиться что 2 крюка повторно соединены с двумя регулируемыми отверстиями подъемных штанг 4 Повернуть круглые рукоятки для регулировки по высоте по часовой стрелке на каждой опоре для фиксации верхней части верстака Рис 4 Примечание перед использованием верстака убедиться что круглые рукоятки для регулировки по высоте надежно затянуты Руководство по эксплуатации Верстак 5
