7
• Наружные блоки сплитсистем • R410A • RXH202535CVMB
• Серия SPLIT – Sky Air • Наружные блоки
10
RXH20,25,35C
3D042575A

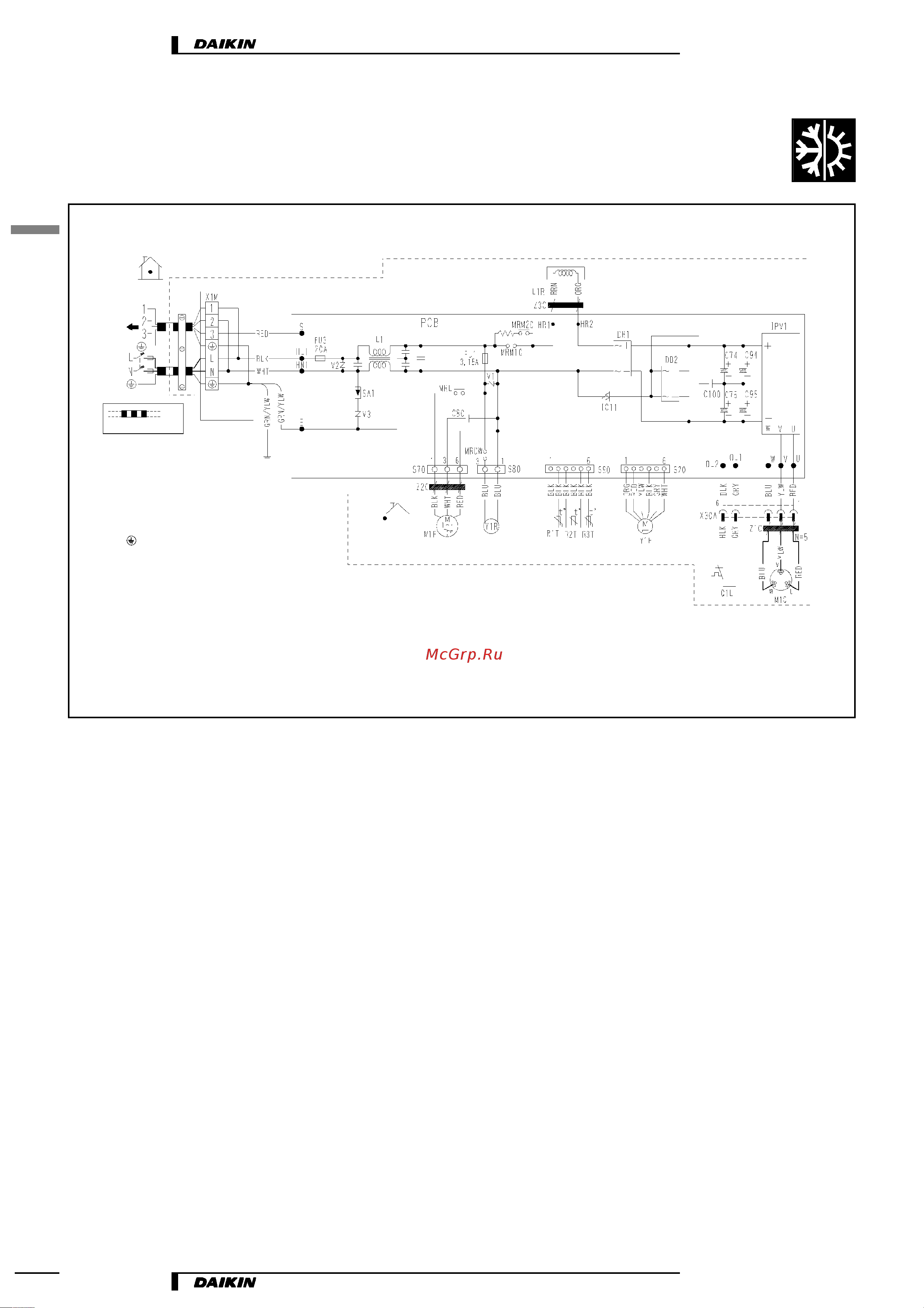

7 Электрические схемы
(нагнетание)
(Конденсатор)
Наружный
блок
(наружный блок)
: Защитное заземление
X1M : Клеммная колодка
С74, С75, С80,
C94, C95, С100 : Конденсатор
DB1, DB2 : Диодный мостик
FU1, FU3 : Предохранитель
L : Фазовый провод
L1 : Катушка
L1R : Электрический реактор
M1C : Электродвигатель компрессора
M1F : Электродвигатель вентилятора
PCB : Печатная плата
MRCW, MRL,
MRM10, MRM20 : Магнитное реле
N : Нейтраль
Q1L : Защита от перегрузки
Внутренний
блок
Обозначения цветов: BLK: Черный, WHT: Белый, BRN: коричневый,
RED: Красный, GRN: Зеленый, YLW: Желтый, ORG: оранжевый, GRY: серый
Электропроводка по месту
R1T, R2T, R3T : Термистор
S20, S75, S80, S90 : Разъем
SA1 : Разрядник для защиты от
перенапряжений
Z1C, Z2C, Z3C : Ферритовый сердечник
IC11 : Твердотельное реле
IMP1 : Микропроцессорный силовой
модуль
V1, V2, V3 : Варистор
Y1E : Регулирующий вентиль
(электронного типа)
Y1R : Реверсивный соленоидный клапан
ПРИМЕЧАНИЕ
1. Требования по электропитанию приведены на шильдике
