• Наружные блоки сплитсистем • R410A • RXH202535CVMB
• Серия SPLIT – Sky Air • Наружные блоки
7

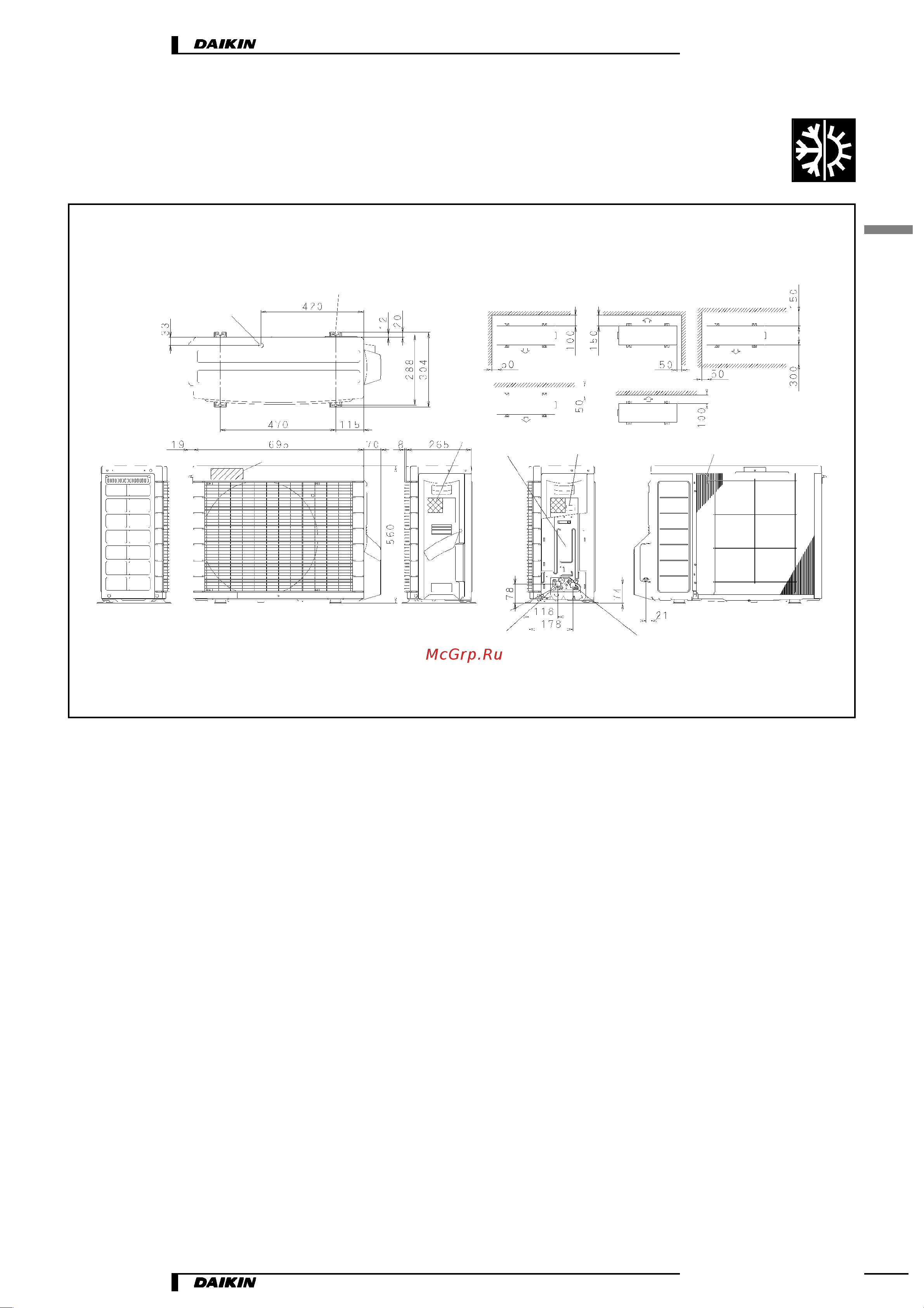

4 Габаритные и установочные чертежи
RXH20,25,35C
3D042721A
Выход дренажа
(для присоединения шланга ВД 15,9)
4 отв. под анкерные болты (М8 или М10)
Термистор наружного воздуха
Клеммная колодка с
клеммой заземления
Подвод
электропитания
Минимальное пространство для обдува
воздухом
Сервисный порт
Запорный вентиль в контуре газообразного хладагента
(теплоизолированная медная трубка ∅B)
При снятой крышке
запорного вентиля
Запорный вентиль в контуре жидкого хладагента
(теплоизолированная медная трубка ∅A)
Высота стены на стороне выхода
воздуха = не более 1200
Шильдик
Табличка производителя
единица измерения (мм)
