www.amatek.su
Подробная информация:
www.amatek.su
Служба поддержки: info@amatek.su
Тел:
8-800-707-10-40 (звонок по России бесплатный)
14

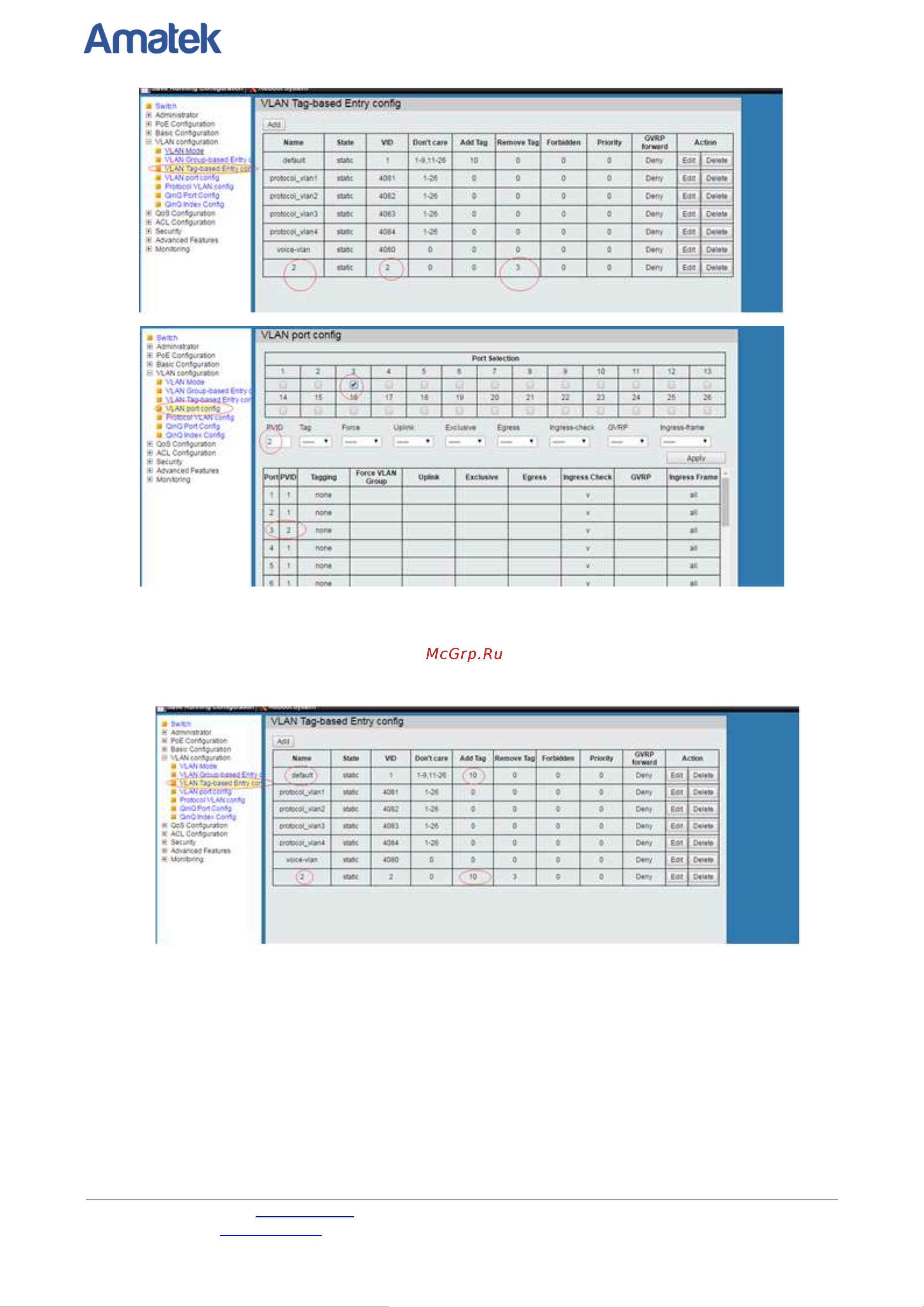

3. Задайте транковый порт для связи коммутаторов с VLAN
Перейдите в закладку VLAN Tag-based Entry config. Установите порт 10 для VLAN1 и
VLAN2 как транковый (Add Tag).
4. Проверьте результаты конфигурации
PC1, PC3, PC2 и PC4 сконфигурированы в сетевом сегменте 192.168.100.0/24.
PC1 и PC3 могут пинговать друг друга, но не могут пинговать PC2 и PC4.
PC2 и PC4 могут пинговать друг друга, но не могут пинговать PC1 и PC3.
