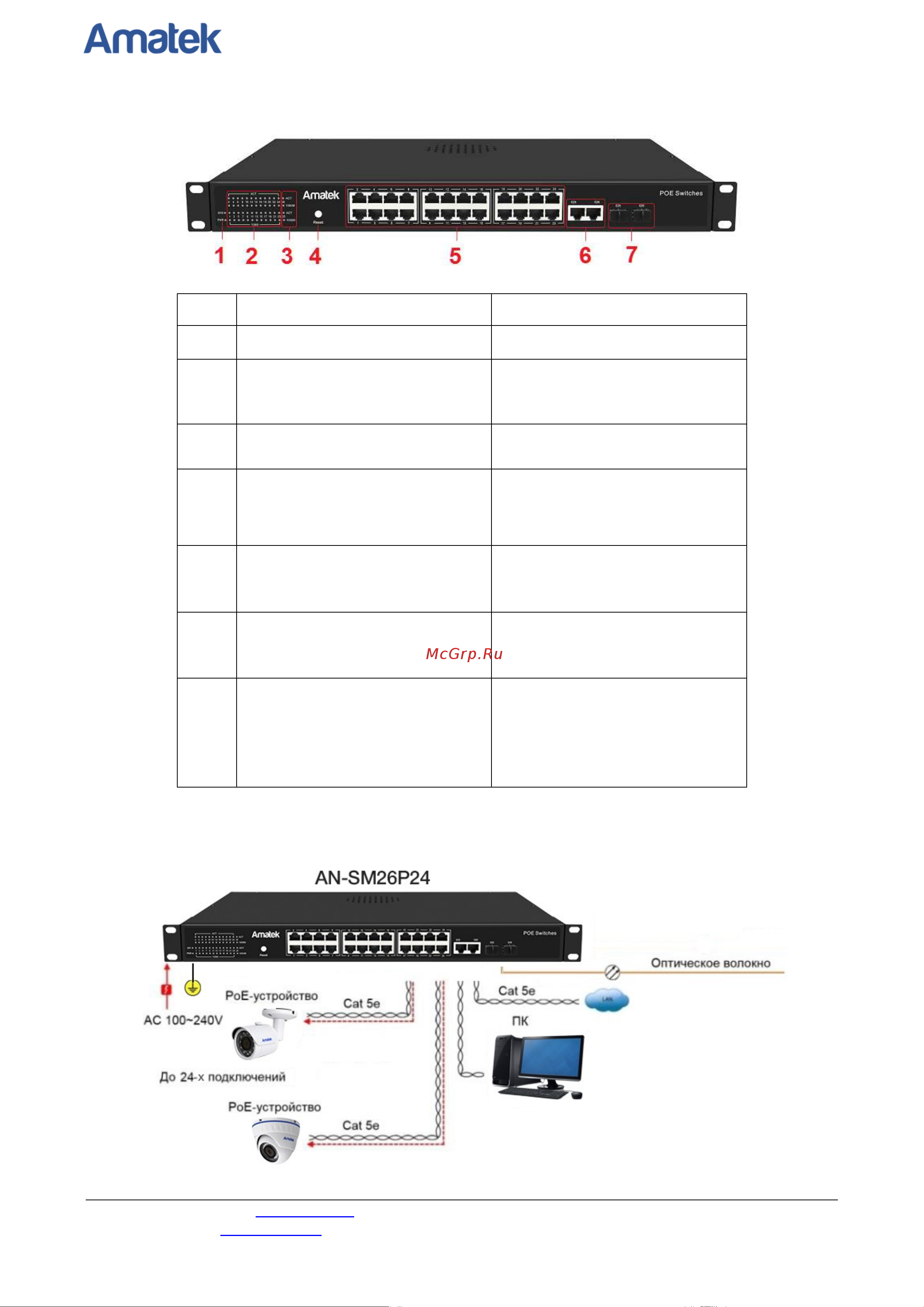

1.3 Внешний вид и органы управления коммутатора
№
Обозначение
Описание
1
PWR
Индикатор питания от сети 220В
2
ACT / 1 – 24 / 100M
Индикаторы сетевой активности
портов c 1 по 24 / Индикаторы
питания PoE
3
ACT / 25, 26 / 1000M
Индикаторы сетевой активности
Gigabit Combo Uplink портов 25 и 26
4
Reset
Кнопка сброса. Для сброса настроек
коммутатора нажмите кнопку
«Reset» на 5 секунд (индикаторы
начнут мигать).
5
1 -24
Разъемы RJ-45 портов с 1 по 24 для
подключения сетевых устройств
(10/100 Base-T) с поддержкой PoE
6
G25, G26
Разъемы RJ-45 портов 25 и 26 для
подключения сетевых устройств
(1000 Base-T)
7
G25, G26
Разъемы SFP портов 25 и 26 для
подключения сетевых устройств
(1000 Base-X) с использованием
оптоволоконного кабеля (SFP
модули в комплект поставки не
входят)
1.4 Типовая схема подключения PoE коммутатора
