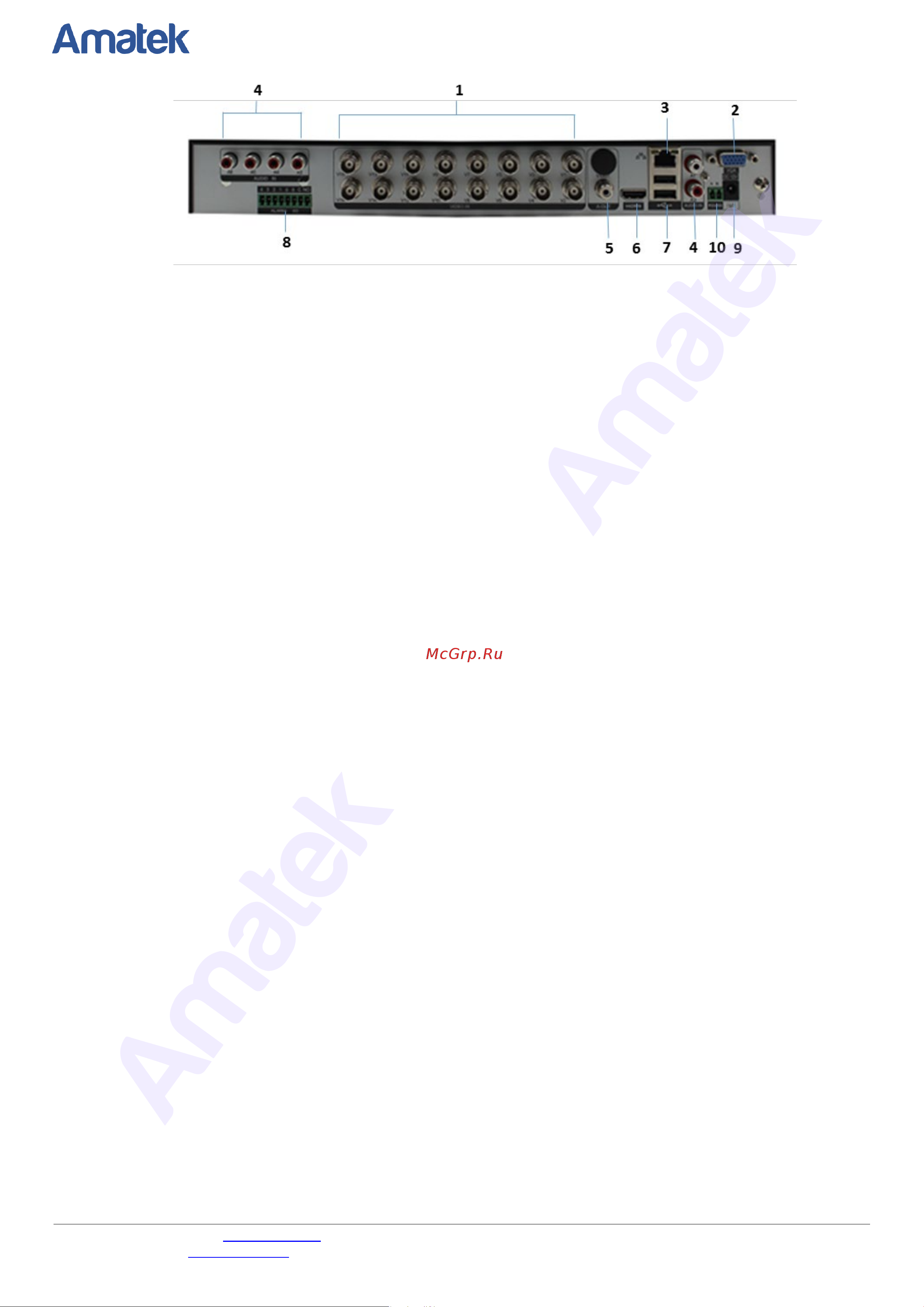

(1) Входы видео (2) Разъем VGA (3) Сеть Ethernet (4) Входы аудио

(5) Выход аудио (6) Разъем HDMI (7) Разъем USB

(8) В

ход/выход тревоги (9) Разъем питания (10) RS-485

Примечание: Описание задней панели носит справочный характер. Количество и наличие

некоторых разъемов может меняться в зависимости от модели видеорегистратора.

2.6 Подключение видео/аудио входов и выходов

2.6.1 Подключение видеовхода

Вход видео представляет собой разъем BNC. Входной сигнал должен быть формата PAL/NTSC

(1.0V

P-P

,75Ω). Возможно подключение видеокамер стандартов AHD/TVI/CVI/XVI/CVBS. Максимальное

разрешение подключаемых видеокамер зависит от модели видеорегистратора.

Убедитесь, что сигнал с камеры устойчив

Видеокамеру необходимо установить в таком месте, где будет отсутствовать сильная встречная

засветка. Кронштейн и кабель питания видеокамеры должны быть надежно закреплены.

Убедитесь в надежности линии передачи видеосигнала

Линия передачи видеосигнала должна состоять из качественного коаксиального кабеля, марка

которого выбирается исходя из расстояния передачи сигнала. Если расстояние велико, необходимо

использовать витую пару с устройством передачи видеосигнала по витой паре, видеоусилитель и т.п.

Линию передачи видеосигнала не следует размещать рядом с источником сильного

электромагнитного излучения. Особо следует избегать линий с высоким напряжением.

Убедитесь в надежности соединения

Все передающие сигнал линии должны быть надежно закреплены и качественно подключены,

чтобы избежать искажений сигнала и повреждений кабеля.

2.6.2 Подключение видеовыхода

Видеорегистратор имеет два синхронных видеовыхода VGA и HDMI.

2.6.3 Вход аудиосигнала

Аудиовходы выполнены в виде разъемов RCA.
