16. РЕКОМЕНДУЕМЫЕ ПИЛЬНЫЕ ДИСКИ «АТАКА» С ТВЕРДОСПЛАВНЫМИ ПЛАСТИНАМИ

Пильные диски изготовлены из высококачественной стали, что обеспечивает их долгий ресурс и высокое качество

пиления. Пильные диски предназначены для пиления твердых и мягких пород древесины, ДСП, пластиков, ламината и

алюминиевых профилей (см. приведенную ниже таблицу).

Код Внешний

диаметр (мм)

Внутренняя

посадка (мм

)

Число

зубьев (Z)

Форма

зуба

Применение

7405 250 30 40 К

Черновое пиление древесины мягких и

твердых пород

12820 255 30 32 К

Черновое пиление древесины мягких и

твердых пород

7460 255 30 100 ТП

Пиление алюминиевых профилей,

пластика, МДФ, различных плит, в том

числе, с покрытием

косой, переменный К



трапециевидный Т

Форма зуба



плоский П

17. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ВНИМАНИЕ: Не приступайте к техническому

обслуживанию пилы пока не убедитесь, что пила

отключена от источника электрического тока (вилка

шнура питания 8 (Рис. 2а) отсоединена от питающей

розетки).

В процессе эксплуатации пилы периодически проверяйте её

регулировки. Со временем могут потребоваться

дополнительные или повторные регулировки (см. раздел

11,12).

17.1. Общее регламентное

обслуживание

Периодически удаляйте с пилы пыль и опилки ветошью; не

допускайте загрязнения пилы.

Содержите в чистоте электродвигатель 37 (Рис. 2в).

Следите за наполнением пылесборника 52 (Рис. 2г) (см.

п.12.2), регулярно снимайте и очищайте от остатков пыли и

опилок кожух 55 (Рис. 4).

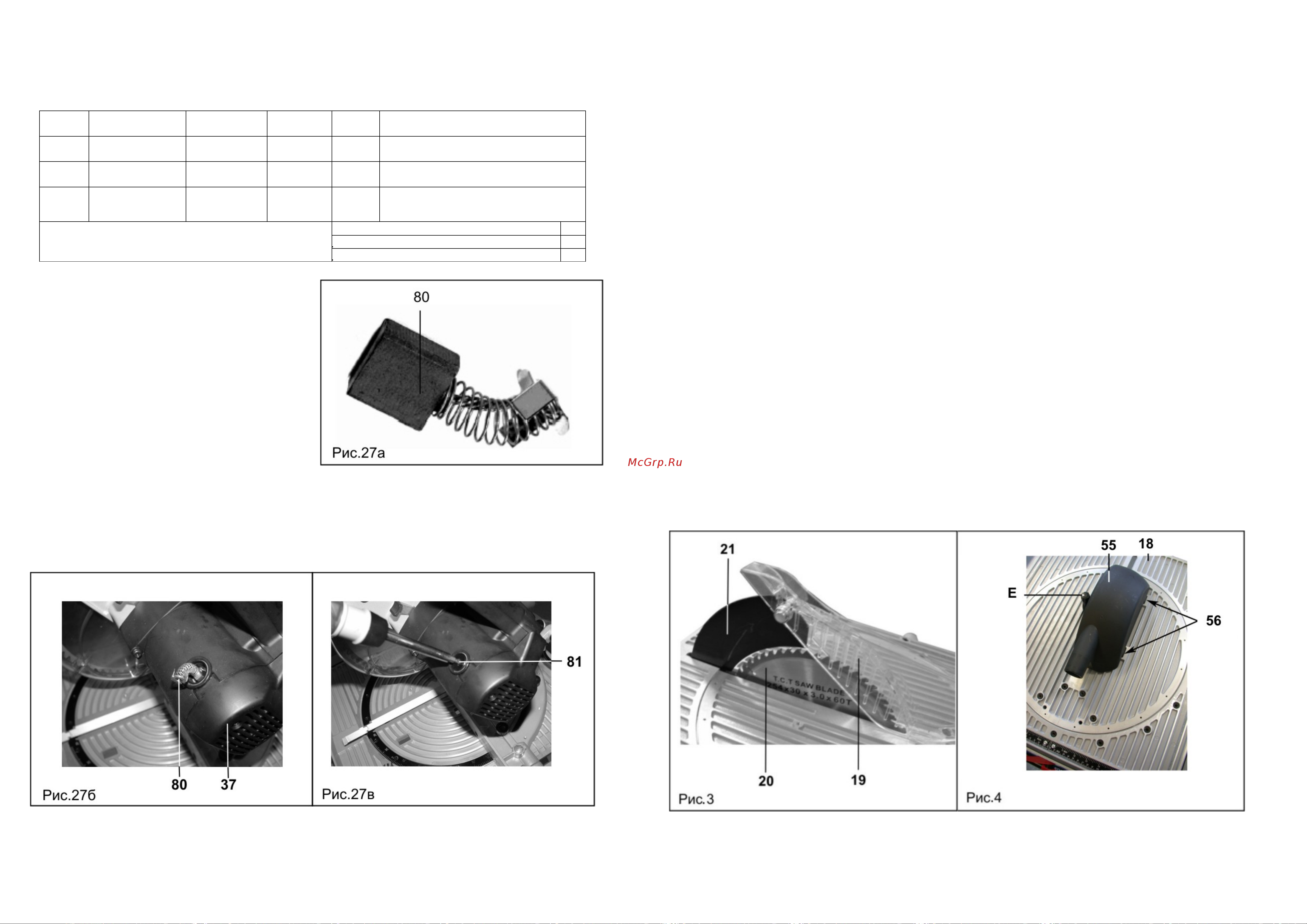

17.2. Осмотр и замена угольных щеток (Рис. 27а, 27б, 27в)

Заменяйте угольные щетки 80 ,

когда они изношены до 4,8 мм их длины. Щетки необходимо менять парами.

Замену щеток для безопасной и надежной работы пилы необходимо проводить специалисту. Для замены щеток 80

необходимо выкрутить две крышки 81 щеткодержателей с обеих сторон на корпусе электродвигателя 37, извлечь старые

щетки 80 , на их место поставить новые и зафиксировать их положение, закрутив крышками 81.

Помните, что ремонт пилы должен проводиться в условиях сервисных центров с использованием только оригинальных

запасных частей и расходных материалов.

10. СБОРКА

Установите пилу на ровную устойчивую поверхность (см. Раздел 8).

Установите ключ (К) в специальный зажим на основании пилы, как показано на рисунке 2а.

Внимание!!!! Ваша пила предназначена для распиловочных или торцово - усовочных работ.

Поворотом рабочего стола 18 на осях 53 (Рис. 2а,2г) пила переводится из одного положения в другое. Фиксатор 26 (Рис

2а) удерживает положение рабочего стола (18). При нажатии на фиксатор 26 (Рис. 2а) рабочий стол 18 может быть

перевернут в другое положение, например, из положения дисковой пилы в положение торцово-усовочной пилы и

наоборот. При переводе из одного положения в другое пила должна быть отключена от сети электропитания и от

системы пылеудаления. Пылесборник 52 (Рис. 2г) необходимо снять.

10.1. Положение дисковой пилы, Рис. 2а

- Прежде всего, убедитесь в том, что пила отключена от сети электропитания;

- Узел пильного диска 28 (Рис. 2б) должен находиться в нижнем положении (пильный диск 20 находится в пазе 33 (Рис. 2б)) и

зафиксирован стопором 39 (Рис. 2в). Расклиниватель 21 (Рис. 2а) должен находиться перед пильным

диском. Указатель 41должен

находиться на отметке «0» шкалы 43 (Рис. 2в) и винт фиксации 54 (Рис. 2г) должен быть надежно затянут.

Такие комплектующие, как струбцина 49 (Рис. 2г), пылесборник 52 в этом режиме не устанавливаются;

Именно в таком положении пила находится при продаже.

- Установите защитный кожух 19 в специальную прорезь в расклинивателе 21, нажав на фиксатор на кожухе 19 (Рис. 3);

- В зависимости от предполагаемой операции установите на рабочий стол 18 (Рис.2а) упор 22 или планку для косого пиления 17.

Планка 22 устанавливается в поперечный паз 13 и фиксируется винтами 23 и 24 в нужном положении. Планка для косого пиления

17 устанавливается в один из продольных пазов 25 (Рис. 2а) и фиксируется в нужном положении винтами 15

и 16.

- На раструб 6 установите патрубок 5 (Рис. 2а). К патрубку 5 необходимо подключить систему пылеудаления – пылесос (не

комплектуется).

10.2. Положение торцово – усовочной пилы

- Прежде всего, убедитесь в том, что пила отключена от сети электропитания;

- Убедитесь, что ручка 7 (Рис. 2а) надежно затянута;

- Снимите защитный кожух 19, нажав на фиксатор на кожухе 19 (Рис. 3);

- С

рабочего стола 18 (Рис. 2а) снимите направляющую планка 22 или планку для косого пиления 17;

- Снимите патрубок 5 с раструба 6 (Рис. 2а);

- В специальные пазы 56 рабочего стола 18 установите кожух 55 и зафиксируйте его винтом Е (Рис. 4);

- Нажмите на фиксатор 26 (Рис. 2а) и переворачивайте рабочий стол 18 в положение торцово-усовочной пилы до момента

срабатывания фиксатора 26 и до упора в подушки 11;

- Убедитесь в том, что концевой выключатель 12 находится в нажатом состоянии под действием рабочего стола 18; в этом случае

магнитный пускатель 10 блокируется, так как в режиме торцово – усовочной пилы используются другие органы управления;

- Нажмите на ручку 44 (Рис. 2г) до упора вниз, затем потяните стопор 39 (Рис. 2в)

на себя и поверните его, переведя его в

положение, при котором он не мешает подъему узла 28 (Рис. 2б) вверх. Если это не удается, поверните рукоятку 4 (Рис. 2г) по

часовой стрелке или против часовой стрелки и снова попробуйте разблокировать стопор 39 (Рис. 2в), после чего под действием

возвратной пружины узел 28 (Рис. 2б) должен

принять верхнее положение;

- Ослабьте фиксатор 35 (Рис. 2в) и выдвиньте вставку 34. Вращением вставки 34 (Рис. 2в) переведите расклиниватель 21 в

заднее положение, как показано на рисунке 2б. Надежно затяните фиксатор 35 (Рис. 2б);

- Установите на раструб кожуха 55 (Рис. 4) патрубок 5 (Рис. 2а). К патрубку 5 необходимо подключить систему пылеудаления –

пылесос (не комплектуется);

- На раструб 6 установите

пылесборник 52 (Рис. 2б,2г).

11. ПОДГОТОВКА К РАБОТЕ И РЕГУЛИРОВКИ В РЕЖИМЕ ДИСКОВОЙ ПИЛЫ

Примечание:

Пила точно отрегулирована на заводе-изготовителе, но при транспортировке регулировочные винты могут ослабнуть и точность

установки нарушиться.

Проверьте точность регулировок, указанных в этом разделе и, при необходимости, произведите повторную регулировку

с целью получения наилучших результатов при работе с пилой.
