• Split - Sky Air • Внутренние блоки
9
• Внутренние блоки • R-410A • FFQ-B8V1B
6 Чертеж в масштабе и центр тяжести

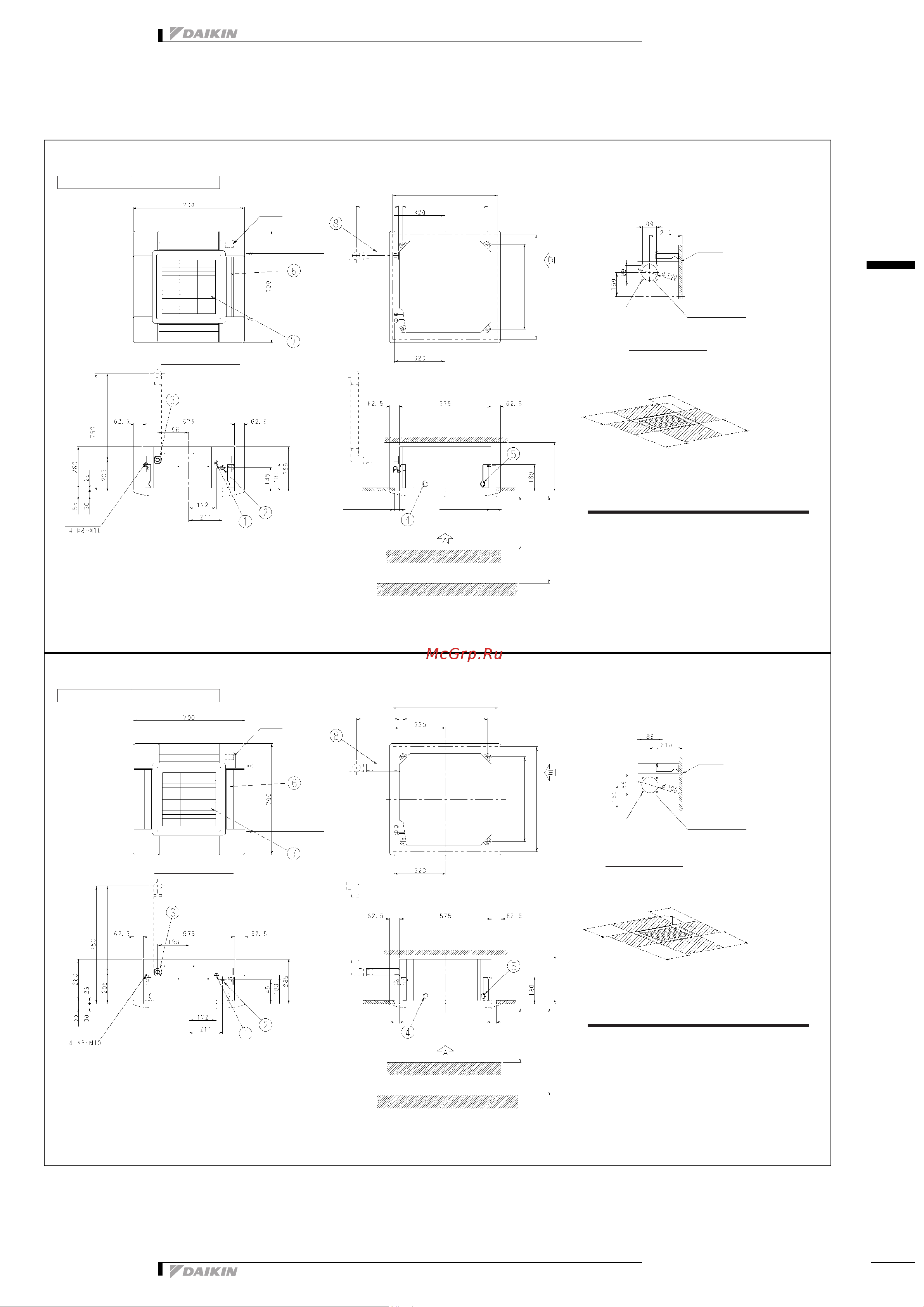

6 - 1 Чертеж в масштабе
3D039003B
FFQ25-35B
A Вид по стрелке
533 Положение подвешивания
533 (Положение
подвешивания)
585∼660 (Проем в потолке)
Примечание:
1. Место наклеивания таблички изготовителя S
Табличка изготовителя для внутреннего блока: на раструбе с внутренней стороны воздухозаборной
решетки.
Табличка изготовителя для декоративной панели: на внутренней раме с внутренней стороны
воздухозаборной решетки.
2. При использовании беспроводного пульта дистанционного управления в этом месте размещается
приемник сигналов. Более подробно: см. чертеж беспроводного пульта дистанционного управления.
3. Если температура воздуха у потолка превышает 30°С, а относительная влажность -80%,или наружный
воздух всасывается в межпотолочное пространство, или блок работает в непрерывном круглосуточном
режиме, то требуется дополнительная изоляция (толщиной стекловаты и пенополиэтилена не менее 10
мм).
4. Хотя блок может устанавливаться в квадратный потолочный проем со стороной до 660 мм, зазор
между основным блоком и краями потолочного отверстия не должен превышать 45 мм. Это
необходимо для обеспечения возможности установки декоративной панели внахлест.
1 Подсоединение трубопровода для
жидкости J6.4 Соединение с развальцовкой
2 Подсоединение трубопровода для газаJ9.5 Соединение с
развальцовкой
3 Соединение дренажного трубопровода VP20 (Нар.диам. J26)
4 Подсоединение электропитания
5 Код пульта дистанционного управления и подсоединение
проводки управления
6 Воздухораспределительная решетка
7 Воздухозаборная решетка
8 Сливной шланг ВН.Д.J25
Требуемое место для монтажа
Когда воздухораспределительная решетка закрыта,
требуемое пространство должно быть не менее 200 мм
585∼660 (Проем в потолке)
Болт для
подвешивания
Не менее 1500 мм
Расстояние от поверхности
4-M4 Отверстие
Воздухозаборное отверстие
наружного воздуха
(непосредственное подсоединение)
Не менее 1500 мм z
Не менее 1500 мм z
Примечание 2
Не более 300
45 и менее
B Вид по стрелке
Потолок
Для подсоединения комплекта для забора свежего
воздуха (прямая установка)
Место
подсоединения
трубы хладагента
Место
подсоединения
дренажного
трубопровода
BYFQ60BW1 Белый Ral 9010
Не менее 1500 мм z
Не менее 1500 мм z
Расстояние от поверхности
2500 и более
45 и менее
Примечание 4
295 и более
Требуемое пространство
Регулировка 0∼545
3D039005B
FFQ50-60B
A Вид по стрелке
533 Положение подвешивания
533 (Положение
подвешивания)
585∼660 (Проем в потолке)
Примечание:
1. Место наклеивания таблички изготовителя S
Табличка изготовителя для внутреннего блока: на раструбе с внутренней стороны воздухозаборной
решетки.
Табличка изготовителя для декоративной панели: на внутренней раме с внутренней стороны
воздухозаборной решетки.
2. При использовании беспроводного пульта дистанционного управления в этом месте размещается
приемник сигналов. Более подробно: см. чертеж беспроводного пульта дистанционного управления.
3. Если температура воздуха у потолка превышает 30°С, а относительная влажность -80%,или наружный
воздух всасывается в межпотолочное пространство, или блок работает в непрерывном круглосуточном
режиме, то требуется дополнительная изоляция (толщиной стекловаты и пенополиэтилена не менее 10
мм).
4. Хотя блок может устанавливаться в квадратный потолочный проем со стороной до 660 мм, зазор между
основным блоком и краями потолочного отверстия не должен превышать 45 мм. Это необходимо для
обеспечения возможности установки декоративной панели внахлест.
1 Подсоединение трубопровода для
жидкости J6.4 Соединение с развальцовкой
2 Подсоединение трубопровода для газаJ12.7 Соединение с
развальцовкой
3 Соединение дренажного трубопровода VP20 (Нар.диам. J26)
4 Подсоединение электропитания
5 Код пульта дистанционного управления и подсоединение
проводки управления
6 Воздухораспределительная решетка
7 Воздухозаборная решетка
8 Сливной шланг ВН.Д.J25
Требуемое место для монтажа
Когда воздухораспределительная решетка закрыта,
требуемое пространство должно быть не менее 200 мм
585∼660 (Проем в потолке)
Болт для
подвешивания
Не менее 1500 мм
Расстояние от поверхности
4-M4 Отверстие
Воздухозаборное отверстие
наружного воздуха
(непосредственное подсоединение)
Не менее 1500 мм z
Не менее 1500 мм z
Примечание 2
Не более 300
45 и менее
B Вид по стрелке
Потолок
Для подсоединения комплекта для забора свежего
воздуха (прямая установка)
Место подсоединения
трубы хладагента
Место
подсоединения
дренажного
трубопровода
BYFQ60BW1 Белый Ral 9010
Не менее 1500 мм z
Не менее 1500 мм z
Расстояние от
поверхности 2500 и более
45 и менее
Примечание 4
295 и более
Требуемое пространство
Регулировка 0∼545
