Daikin FFQ50B8V1B [12/24] Данные по шуму
![Daikin FFQ50B8V1B [12/24] Данные по шуму](/views2/1775140/page12/bgc.png)
3
8
• Split - Sky Air • Внутренние блоки
11
• Внутренние блоки • R-410A • FFQ-B8V1B

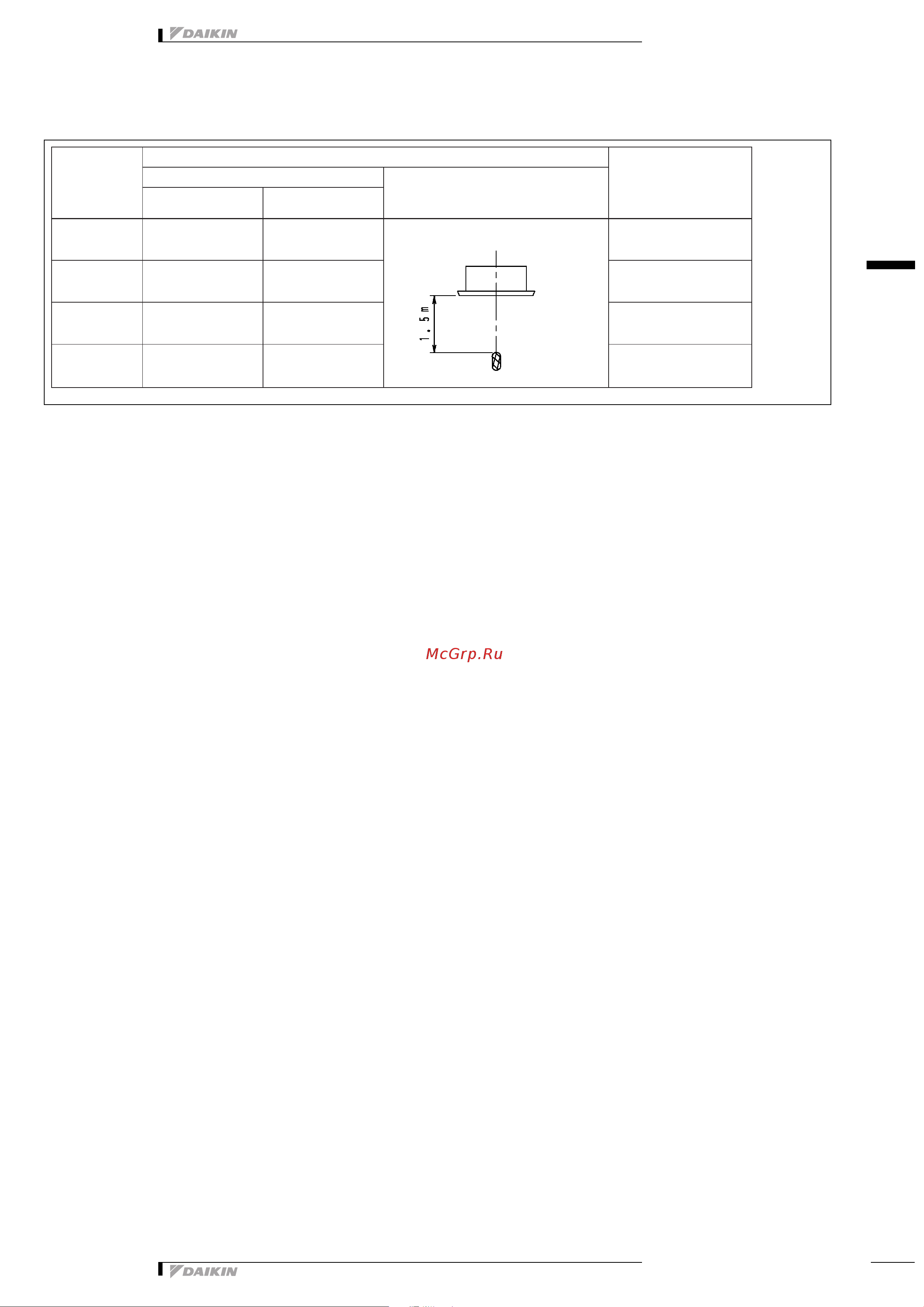

8 Данные по шуму
8 - 1 Данные по уровню шума
Расположение микрофона
Модель
Уровень звукового давления
Уровень звуковой
мощности (В)
230V, 50Hz
Схема замеров
HL
FFQ25B 29.5 24.5 46.5
FFQ35B 32 25 49
FFQ50B 36 27 53
FFQ60B 41 32 58
Микрофон
