![Daikin FTX20GV1B [7/9] Wiring diagram](/img/pdf.png)
Daikin FTX20GV1B [7/9] Wiring diagram
![Daikin FTX20GV1B [7/9] Wiring diagram](/views2/1775600/page7/bg7.png)
• Indoor Units • R-410A • FTX-GV1B
1
5
• Split Sky Air • Indoor Units
7

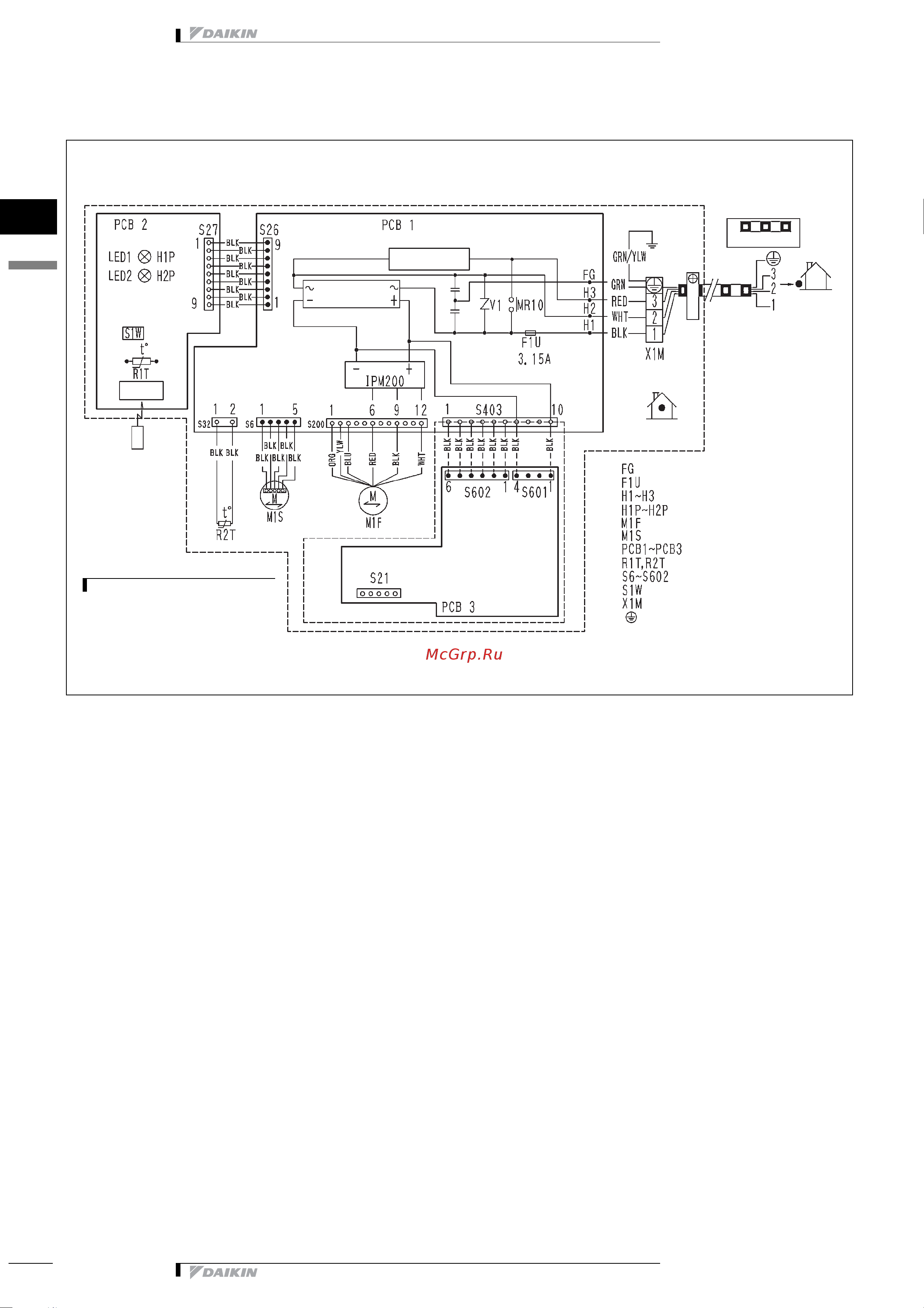

5 Wiring diagram
5 - 1 Wiring diagram
FTX20-35GV
3D058454
OPTION
: Frame ground
: Fuse
: Harness
: Pilot lamp
: Fan motor
: Swing motor
: Printed circuit board
: Thermistor
: Connector
: Operation switch
: Terminal strip
: Protective earth
CAUTION
Note that operation will restart
automatically if the main power
supply is turned off and then
back on again.
OUTDOOR
FIELD WIRING
INDOOR
TRANSMISSION
CIRCUIT
RECTIFIER
SIGNAL
RECEIVER
INFRARED
REMOTE
CONTROL
NOTE
1 1. PCB3 is shows the case of option
connection.
