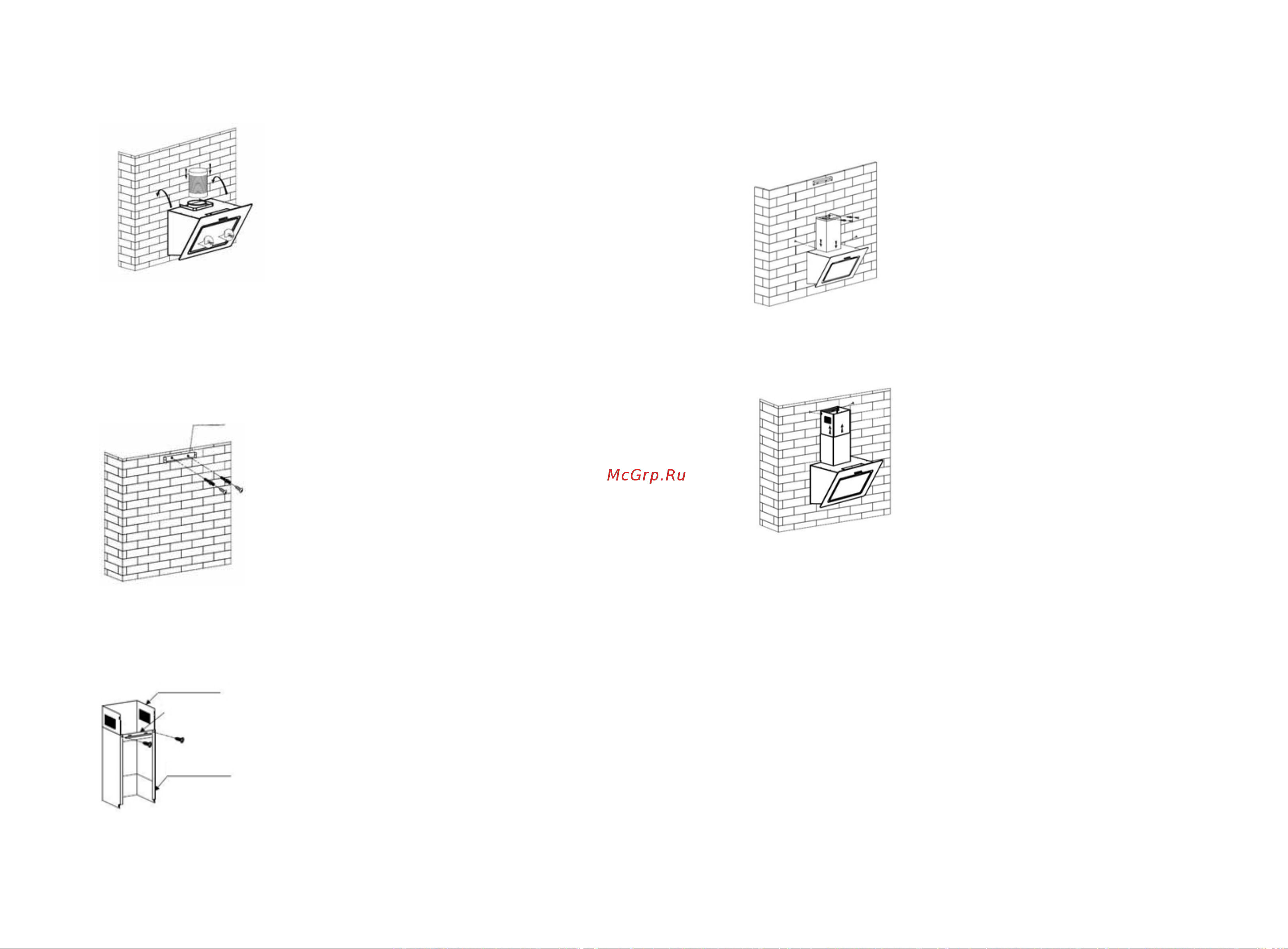

5. Insérez la vis auto-taraudeuse ST4*30 mm dans les trous de sécurité et fixez-la

totalement pour garantir une fixation correcte de la hotte. Voir photo 3.

Photo 3

6. Connectez le raccord à la sortie de la hotte, puis connectez le tuyau au raccord.

L'autre extrémité du tuyau doit être raccordée à une sortie d'évacuation adaptée

pour les vapeurs de cuisson.

7. Utilisez une vis auto-taraudeuse ST4*40 mm pour fixer le support de conduit

intérieur dans le mur. Voir photo 4.

Photo 4

8. Placez le conduit intérieur et le conduit extérieur ensemble et utilisez une vis auto-

taraudeuse ST4*8 mm pour fixer le support de conduit extérieur sur ce dernier.

Assurez-vous que le conduit intérieur est réglable à l'intérieur du conduit extérieur.

Voir photo 5.

Photo 5

Support de conduit intérieur

Conduit intérieur

Support de conduit extérieur

Conduit extérieur

9. Postavite vanjski dimnjak na vrh kuhinjske nape i vijkom za samonarezivanje

unutarnjih navoja ST4*8 mm pričvrstite nosač dimnjaka na kuhinjsku napu. Vijkom

za samonarezivanje unutarnjih navoja ST4*40 mm pričvrstite nosač vanjskog

dimnjaka na zid. Pogledajte sliku 6.

Slika 6.

10. Izvucite unutarnji dimnjak iz vanjskog dimnjaka dok ne dosegne nosač na zidu;

učvrstite ga rabeći 2 vijka za samonarezivanje unutarnjih navoja ST4*8 mm.

Pogledajte sliku 7.

Slika 7.

Napomene:

● Bilo kakve radnje ugradnje moraju obaviti kvalificirani električar ili stručna osoba.

● Ne spajajte sustav zračnih kanala nape na bilo koji postojeći sustav ventilacije

koji se rabi za druge uređaje, npr. za cijev za grijanje, plinsku cijev, cijev za topli

zrak.

● Kut savijanja ventilacijske cijevi ne bi smio biti manji od 120º, morate usmjeriti

cijev vodoravno, ili, cijev bi trebala ići prema gore od početne točke i voditi do

vanjskog zida.

● Nakon ugradnje kuhinjska napa mora biti ravna da se masnoće ne bi nakupljale

na jednom kraju. Pogledajte Sliku 8.
